СИСТЕМА G-BOOK (для моделей с приемопередатчиком системы обработки и передачи информации) Цепь передаваемого голосового сигнала

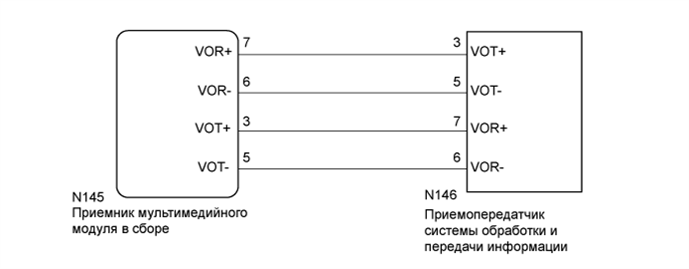

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРИЕМНИК МУЛЬТИМЕДИЙНОГО МОДУЛЯ В СБОРЕ - ПРИЕМОПЕРЕДАТЧИК СИСТЕМЫ ОБРАБОТКИ И ПЕРЕДАЧИ ИНФОРМАЦИИ)




   1. Отсоедините разъем N145 приемника мультимедийного модуля в сборе.

   2. Отсоедините разъем N146 приемопередатчика системы обработки и передачи информации.

   3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора Условие Заданные условия N145-7 (VOR+) - N146-3 (VOT+) Всегда Менее 1 Ом N145-6 (VOR-) - N146-5 (VOT-) Всегда Менее 1 Ом N145-3 (VOT+) - N146-7 (VOR+) Всегда Менее 1 Ом N145-5 (VOT-) - N146-6 (VOR-) Всегда Менее 1 Ом N145-7 (VOR+) - масса Всегда 10 кОм или более N145-6 (VOR-) - масса Всегда 10 кОм или более N145-3 (VOT+) - масса Всегда 10 кОм или более N145-5 (VOT-) - масса Всегда 10 кОм или более




   NG

   ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

   OK

2. ПРОВЕРЬТЕ ПРИЕМНИК МУЛЬТИМЕДИЙНОГО МОДУЛЯ В СБОРЕ



   1.

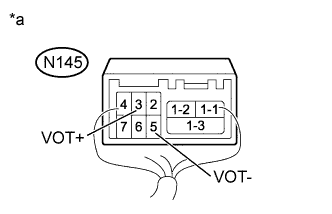

      Обозначения на рисунке

      *a	Устройство с подсоединенным жгутом проводов (приемник мультимедийного модуля в сборе)

      Проверьте форму сигнала в соответствии со значениями, приведенными в таблице ниже.

      Номинальное значение/Номинальный режим
      Подключение диагностического прибора Условие Заданные условия N145-3 (VOT+) - масса Вызов при использовании службы оператора Выводится сигнал, синхронизированный с передаваемым голосом. N145-5 (VOT-) - масса Вызов при использовании службы оператора Выводится сигнал, синхронизированный с передаваемым голосом.




   NG

   ЗАМЕНИТЕ ПРИЕМНИК МУЛЬТИМЕДИЙНОГО МОДУЛЯ В СБОРЕ Click here

   OK

   ЗАМЕНИТЕ ПРИЕМОПЕРЕДАТЧИК СИСТЕМЫ ОБРАБОТКИ И ПЕРЕДАЧИ ИНФОРМАЦИИ Click here
