ЖЕСТКИЙ ДИСК УСТАНОВКА

Tech Tips


  • Порядок выполнения работ одинаков для моделей с левосторонним и правосторонним рулевым управлением.

  • Ниже рассмотрен порядок выполнения работ для моделей с левосторонним рулевым управлением.


  1. УСТАНОВИТЕ ЖЕСТКИЙ ДИСК

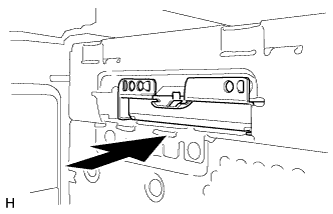

    1. A01FU9P

      Для установки жесткого диска вдвиньте его в направлении, указанном на рисунке стрелкой.

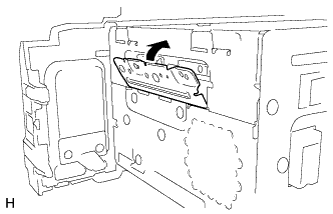

    2. A01FVMC

      Установите крышку в направлении, указанном на рисунке стрелкой.

    3. Заверните 2 винта.

  2. УСТАНОВИТЕ КРОНШТЕЙН РАДИОПРИЕМНИКА № 2


    1. A01FTW7E02

      Закрепите кронштейн радиоприемника № 2 с помощью 3 винтов.

    2. Установите кронштейн ионного генератора и закрепите его винтом, обозначенным A.

  3. УСТАНОВИТЕ ПРИЕМНИК МУЛЬТИМЕДИЙНОГО МОДУЛЯ В СБОРЕ


    1. Подсоедините разъемы.

    2. A01FTJJ

      Вставьте приемник мультимедийного модуля в сборе с кронштейном.

      Note

      Вставляя приемник мультимедийного модуля, не нажимайте кнопки на нем.

    3. Присоедините 2 захвата и 2 фиксатора.

    4. Установите приемник мультимедийного модуля в сборе с кронштейном и закрепите его 2 винтами.

  4. УСТАНОВИТЕ ЦЕНТРАЛЬНУЮ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ


    1. Подсоедините разъем.

    2. Установите центральную облицовку панели управления, закрепив ее 9 фиксаторами и направляющей.

  5. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ

    Note

    После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).

  6. УСТАНОВИТЕ ЛЕВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ БАГАЖНОГО ОТДЕЛЕНИЯ


    1. Установите левую облицовочную накладку багажного отделения.

  7. УСТАНОВИТЕ НАПОЛЬНЫЙ КОВРИК БАГАЖНОГО ОТДЕЛЕНИЯ


    1. Установите напольный коврик багажного отделения.
