ИСТОЧНИК ПИТАНИЯ СИСТЕМЫ УПРАВЛЕНИЯ ТОРМОЗАМИ УСТАНОВКА

Note

Когда вспомогательная аккумуляторная батарея подсоединена, система управления тормозами включается при нажатии педали тормоза и при включении любого выключателя освещения дверного проема даже в том случае, если питание выключено. Поэтому при обслуживании узлов тормозной системы не нажимайте на педаль тормоза и не открывайте/закрывайте двери.


  1. УСТАНОВИТЕ КРОНШТЕЙН ИСТОЧНИКА ПИТАНИЯ СИСТЕМЫ УПРАВЛЕНИЯ ТОРМОЗАМИ № 1


    1. Установите кронштейн источника питания системы управления тормозами № 1 таким образом, чтобы захваты вошли в отверстия источника питания системы управления тормозами.

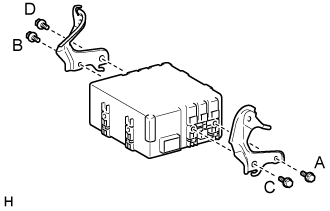

    2. A01FT2GE01

      Закрепите 2 кронштейна источника питания системы управления тормозами № 1 4 болтами.

      Torque:
      8,5 Н*м  { 87 кгс*см, 75 фунт-сила-дюймов }

      Note


      • Вверните болты в алфавитном порядке.

      • Не допускайте падения источника питания системы управления тормозами. Если источник питания системы управления тормозами падал, замените его новым.

  2. УСТАНОВИТЕ ИСТОЧНИК ПИТАНИЯ СИСТЕМЫ УПРАВЛЕНИЯ ТОРМОЗАМИ В СБОРЕ


    1. Подсоедините разъем.

    2. Присоедините захваты кронштейна источника питания системы управления тормозами № 1 к кузову, чтобы закрепить его на месте.

    3. A01FVB9E01

      Установите источник питания системы управления тормозами в сборе и закрепите его 2 болтами.

      Note

      Вверните болты в алфавитном порядке.

      Torque:
      8,5 Н*м  { 87 кгс*см, 75 фунт-сила-дюймов }

  3. УСТАНОВИТЕ СПИНКУ МНОГОМЕСТНОГО НЕРАЗДЕЛЬНОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

    (см. стр. Click here).

  4. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ ВСПОМОГАТЕЛЬНОЙ АККУМУЛЯТОРНОЙ БАТАРЕИ

    Note

    После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).

  5. УСТАНОВИТЕ ЛЕВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ БАГАЖНОГО ОТДЕЛЕНИЯ


    1. Установите облицовочную накладку багажного отделения.

  6. УСТАНОВИТЕ НАПОЛЬНЫЙ КОВРИК БАГАЖНОГО ОТДЕЛЕНИЯ


    1. Установите напольный коврик багажного отделения.

  7. ПРОВЕРЬТЕ И СБРОСЬТЕ КОДЫ DTC

    (см. стр. Click here)
