ИСТОЧНИК ПИТАНИЯ СИСТЕМЫ УПРАВЛЕНИЯ ТОРМОЗАМИ СНЯТИЕ

Note

Когда вспомогательная аккумуляторная батарея подсоединена, система управления тормозами включается при нажатии педали тормоза и при включении любого выключателя освещения дверного проема даже в том случае, если питание выключено. Поэтому при обслуживании узлов тормозной системы не нажимайте на педаль тормоза и не открывайте/закрывайте двери, когда вспомогательная аккумуляторная батарея подсоединена.


  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

    Note

    После выключения двигателя следует подождать некоторое время, прежде чем отсоединять провод от вывода вспомогательной аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от вывода вспомогательной аккумуляторной батареи (см. стр. Click here).

  2. СНИМИТЕ НАПОЛЬНЫЙ КОВРИК БАГАЖНОГО ОТДЕЛЕНИЯ


    1. Снимите напольный коврик багажного отделения.

  3. СНИМИТЕ ЛЕВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ БАГАЖНОГО ОТДЕЛЕНИЯ


    1. Снимите облицовочную накладку багажного отделения.

  4. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА ВСПОМОГАТЕЛЬНОЙ АККУМУЛЯТОРНОЙ БАТАРЕИ

    CAUTION:

    После отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

    Note

    После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).

  5. СНИМИТЕ СПИНКУ МНОГОМЕСТНОГО НЕРАЗДЕЛЬНОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

    (см. стр. Click here)

  6. СНИМИТЕ ИСТОЧНИК ПИТАНИЯ СИСТЕМЫ УПРАВЛЕНИЯ ТОРМОЗАМИ В СБОРЕ

    CAUTION:

    После снятия источника питания системы управления тормозами в сборе с автомобиля на внутреннем конденсаторе может оставаться электрический заряд. Если планируется выполнять проверку внутри источника питания системы управления тормозами, после снятия с автомобиля оставьте его на время более 24 часов (для разрядки). Затем выполните проверку.


    1. A01FVB9

      Отсоедините разъем.

    2. Выверните 2 болта и снимите источник питания системы управления тормозами.

  7. СНИМИТЕ КРОНШТЕЙН ИСТОЧНИКА ПИТАНИЯ СИСТЕМЫ УПРАВЛЕНИЯ ТОРМОЗАМИ № 1

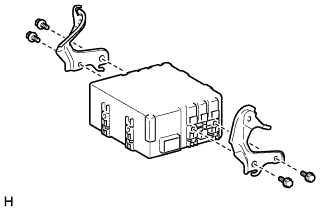

    1. A01FT2G

      Выверните 4 болта и снимите 2 кронштейна.

      Note

      Не допускайте падения источника питания системы управления тормозами. Если источник питания системы управления тормозами падал, замените его новым.
