ПЕРЕДНИЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ СНЯТИЕ

Tech Tips


  • За исключением участков, для которых приведены специальные указания, порядок выполнения работ справа и слева одинаков.

  • Ниже рассмотрен порядок выполнения работ для левой стороны.

  • Ротор датчика является компонентом ступицы переднего колеса в сборе. Если ротор датчика нуждается в замене, его следует заменять вместе со ступицей переднего колеса в сборе.


  1. СНИМИТЕ ПЕРЕДНЕЕ КОЛЕСО

  2. СНИМИТЕ ПРОВОД ДАТЧИКА СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ


    1. A01FU5H

      Отсоедините разъем от переднего датчика частоты вращения.

    2. Выверните болт и снимите зажим жгута проводов.

    3. Частично снимите передний подкрылок.

    4. A01FQG0

      Освободите фиксатор.

    5. Выверните 2 болта и снимите 2 зажима жгута проводов.

    6. Отсоедините разъем.

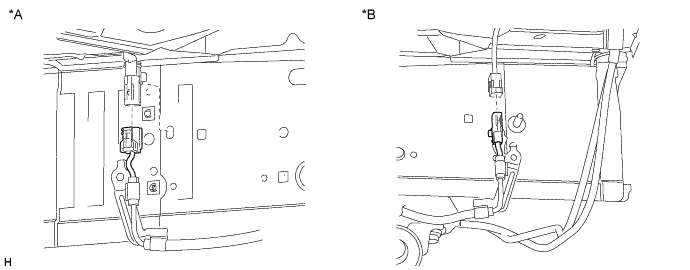

      A01FS62E01
      Обозначения на рисунке
      *A Для левой стороны *B Для правой стороны

    7. Снимите провод датчика системы противоскольжения.

  3. СНИМИТЕ КОЛЕСНЫЙ ТОРМОЗНОЙ ЦИЛИНДР ЛЕВОГО ДИСКОВОГО ТОРМОЗА В СБОРЕ


    1. для моделей с передним дисковым тормозом 17 дюймов:

      (См. стр. Click here)

    2. для моделей с передним дисковым тормозом 18 дюймов:

      (См. стр. Click here)

  4. СНИМИТЕ ПЕРЕДНИЙ ДИСК


    1. для моделей с передним дисковым тормозом 17 дюймов:

      (см. стр. Click here)

    2. для моделей с передним дисковым тормозом 18 дюймов:

      (см. стр. Click here)

  5. СНИМИТЕ СТУПИЦУ ПЕРЕДНЕГО КОЛЕСА В СБОРЕ (ДАТЧИК СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ)

    (см. стр. Click here)
