ПЕРЕДНИЙ АМОРТИЗАТОР СНЯТИЕ


  1. СНИМИТЕ ПЕРЕДНЕЕ КОЛЕСО

  2. ОТСОЕДИНИТЕ КАБЕЛЬ ДАТЧИКА СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ


    1. A01FVGK

      Выверните 2 болта и снимите провод датчика системы противоскольжения с переднего амортизатора с цилиндрической винтовой пружиной.

      Note

      При выворачивании болта соблюдайте осторожность, чтобы не деформировать скобу переднего амортизатора с цилиндрической винтовой пружиной.

  3. ОТСОЕДИНИТЕ ПЕРЕДНИЙ ВЕРХНИЙ РЫЧАГ ПОДВЕСКИ В СБОРЕ


    1. A01FQIS

      Снимите фиксатор и отверните корончатую гайку.

    2. Установите 2 распорные втулки (SST "втулка B") на верхний рычаг передней подвески в сборе таким образом, чтобы между ними и рычагом оставался зазор примерно 1 мм (0,0394 дюйма).

      SST
      09960-20010   ( 09961-02060 )
      A01FV4WE02
      Обозначения на рисунке
      *1 Захват *2 Кузов
      *3 Гайка *4 Дистанционная шайба
      *a Параллельно *b Расстояние примерно 1 мм
      *c Поверните - -

      Note


      • Обязательно устанавливайте распорные втулки (SST "втулка B"), так как распорная втулка поворотного кулака может сместиться.

      • Зазор между рычагом и распорными втулками должен составлять не менее 1 мм (0,0394 дюйма), иначе может быть поврежден SST.

    3. С помощью SST отсоедините верхний рычаг передней подвески от поворотного кулака.

      SST
      09960-20010   ( 09961-02010 )

      CAUTION:

      Нанесите молибденовую консистентную смазку на резьбу и конец болта SST.

      Note


      • Действуйте осторожно, чтобы не повредить пыльник.

      • Отрегулируйте SST вместе с центральной гайкой таким образом, чтобы кузов и захват располагались параллельно, иначе может быть поврежден защитный кожух.

      • Обязательно закрепите строп SST на автомобиле, чтобы SST не упал.

  4. СНИМИТЕ ВЕРХНЮЮ КРЫШКУ АМОРТИЗАТОРА


    1. A01FRX6

      Отверните 3 гайки и снимите верхнюю крышку переднего амортизатора.

    2. Отсоедините разъем.

  5. СНИМИТЕ ПРИВОД АМОРТИЗАТОРА


    1. A01FQUFE01
      Обозначения на рисунке
      *a 40°

      Поверните привод амортизатора на 40° против часовой стрелки и снимите его с переднего амортизатора вместе с цилиндрической винтовой пружиной.

  6. СНИМИТЕ ПЕРЕДНИЙ АМОРТИЗАТОР ВМЕСТЕ С ЦИЛИНДРИЧЕСКОЙ ВИНТОВОЙ ПРУЖИНОЙ


    1. A01FVCEE01

      Поддомкратьте нижний рычаг передней подвески. Чтобы не допустить повреждения деталей, обязательно поместите деревянный брусок между домкратом и нижним рычагом передней подвески.

    2. Ослабьте болт, удерживая гайку. Отделите нижнюю часть переднего амортизатора от нижнего рычага передней подвески.

      Note

      Гайку не отворачивайте.

    3. A01FRLZ

      Ослабьте контргайку переднего амортизатора.

      Note


      • Не снимайте контргайку.

      • При снятии переднего амортизатора с цилиндрической винтовой пружиной просто ослабьте контргайку.

    4. A01FQBF

      Отверните 3 гайки с верхней стороны опоры передней подвески.

    5. Медленно опустите домкрат. Выверните болт с нижней стороны, чтобы снять передний амортизатор с цилиндрической винтовой пружиной и усиление опоры передней пружины № 3.

  7. СНИМИТЕ ПЕРЕДНИЙ АМОРТИЗАТОР В СБОРЕ


    1. A01FQBXE02

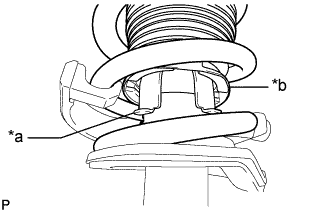

      Обозначения на рисунке
      *a Захваты левого переднего амортизатора
      *b Конец верхней изолирующей прокладки левой передней цилиндрической винтовой пружины

      Отсоедините конец верхней изолирующей прокладки левой передней цилиндрической винтовой пружины от захвата левого переднего амортизатора в сборе.

    2. A01FR8PE01

      Закрепите SST в тисках.

      SST
      09727-30021   ( 09727-00010, 09727-00021, 09727-00031 )
    3. A01FRRNE04
      Обозначения на рисунке
      *a Правильно
      *b Неправильно

      Присоедините рычаг SST по диаметру цилиндрической винтовой пружины.

      CAUTION:


      • Убедитесь, что цилиндрическая винтовая пружина установлена таким образом, что расстояние между верхним и нижним захватами SST максимально.

      • Убедитесь, что захваты надежно присоединены.

    4. С помощью SST сожмите цилиндрическую винтовую пружину.

      CAUTION:


      • Если цилиндрическая винтовая пружина сгибается во время сжатия, немедленно прекратите сжатие и переустановите SST.

      • На сжимайте пружину до состояния, когда ее витки соприкоснутся друг с другом.

    5. Убедитесь, что цилиндрическая винтовая пружина освободилась, и отверните контргайку.

      CAUTION:

      Не отворачивайте контргайку, пока цилиндрическая винтовая пружина не освободится.

    6. Снимите кронштейн опоры привода.

    7. Снимите опору передней подвески в сборе с верхней изолирующей прокладкой передней цилиндрической винтовой пружины.


      1. Снимите верхнюю изолирующую прокладку передней цилиндрической винтовой пружины с опоры передней подвески в сборе.

      2. Снимите буфер хода сжатия передней пружины с опоры передней подвески в сборе.

    8. Снимите переднюю цилиндрическую винтовую пружину и SST.

      Note

      Не пользуйтесь пневматическим ключом ударного действия.

    9. Снимите изолирующую прокладку передней цилиндрической винтовой пружины.
