ПОВОРОТНЫЙ КУЛАК СНЯТИЕ


  1. СНИМИТЕ ПЕРЕДНЕЕ КОЛЕСО

  2. ОТСОЕДИНИТЕ РАЗЪЕМ ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ


    1. A01FUL5

      Отсоедините разъем датчика частоты вращения от переднего датчика частоты вращения.

      Note


      • Будьте осторожны, чтобы не повредить датчик частоты вращения.

      • Не допускайте налипания на датчик частоты вращения посторонних частиц.

  3. ОТСОЕДИНИТЕ СУППОРТ ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА В СБОРЕ


    1. A01FUTL

      Выверните 2 болта и снимите суппорт тормоза в сборе.

      Note

      Суппорт тормоза не должен повисать на гибком шланге, поэтому его следует закрепить проводом или каким-либо аналогичным средством.

  4. СНИМИТЕ ПЕРЕДНИЙ ДИСК (для моделей с передними тормозными дисками 17 дюймов)


    1. A01FS2QE02
      Обозначения на рисунке
      *a Метка

      Если передний диск планируется использовать повторно, нанесите метки на передний диск и ступицу колеса.

    2. Снимите передний диск.

  5. СНИМИТЕ ПЕРЕДНИЙ ДИСК (для моделей с передними тормозными дисками 18 дюймов)


    1. A01FRXOE01
      Обозначения на рисунке
      *a Метка

      Если передний диск планируется использовать повторно, нанесите метки на передний диск и ступицу колеса.

    2. Снимите передний диск.

  6. ОТСОЕДИНИТЕ ПЕРЕДНИЙ НИЖНИЙ ШАРОВОЙ ШАРНИР В СБОРЕ


    1. A01FRY1

      Выверните 2 болта и снимите поворотный кулак с нижнего шарового шарнира.

  7. СНИМИТЕ СТУПИЦУ ПЕРЕДНЕГО КОЛЕСА В СБОРЕ


    1. A01FV3G

      Выверните 4 болта и снимите ступицу переднего колеса и защитный кожух переднего дискового тормоза.

  8. СНИМИТЕ ПОВОРОТНЫЙ КУЛАК


    1. A01FQIS

      Снимите фиксатор и ослабьте гайку.

    2. Установите 2 распорные втулки (SST "втулка B") на левый верхний рычаг передней подвески в сборе таким образом, чтобы между ними и рычагом оставался зазор примерно 1 мм (0,0394 дюйма).

      SST
      09960-20010   ( 09961-02060 )

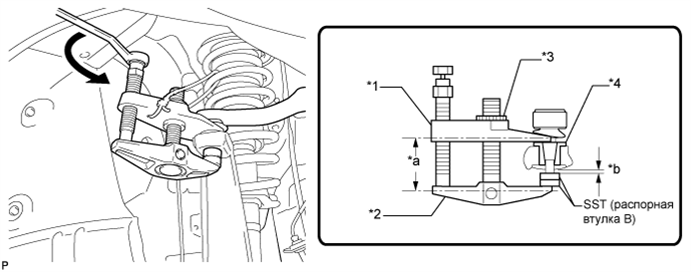

      A01FV4WE01
      Обозначения на рисунке
      *1 Захват *2 Кузов
      *3 Гайка *4 Дистанционная шайба
      *a Параллельно *b Расстояние примерно 1 мм

      Note


      • Обязательно устанавливайте распорные втулки (SST "втулка B"), так как распорная втулка поворотного кулака может сместиться.

      • Зазор между рычагом и распорными втулками должен составлять не менее 1 мм (0,0394 дюйма), иначе может быть поврежден SST.

    3. Используя SST, снимите поворотный кулак с левого верхнего рычага передней подвески в сборе, как показано на рисунке.

      SST
      09960-20010   ( 09961-02010 )

      CAUTION:

      Нанесите молибденовую консистентную смазку на резьбу и конец болта SST.

      Note


      • Действуйте осторожно, чтобы не повредить пыльник.

      • Отрегулируйте SST вместе с центральной гайкой таким образом, чтобы кузов и захват располагались параллельно, иначе может быть поврежден защитный кожух.

      • Обязательно закрепите строп SST на автомобиле, чтобы SST не упал.
