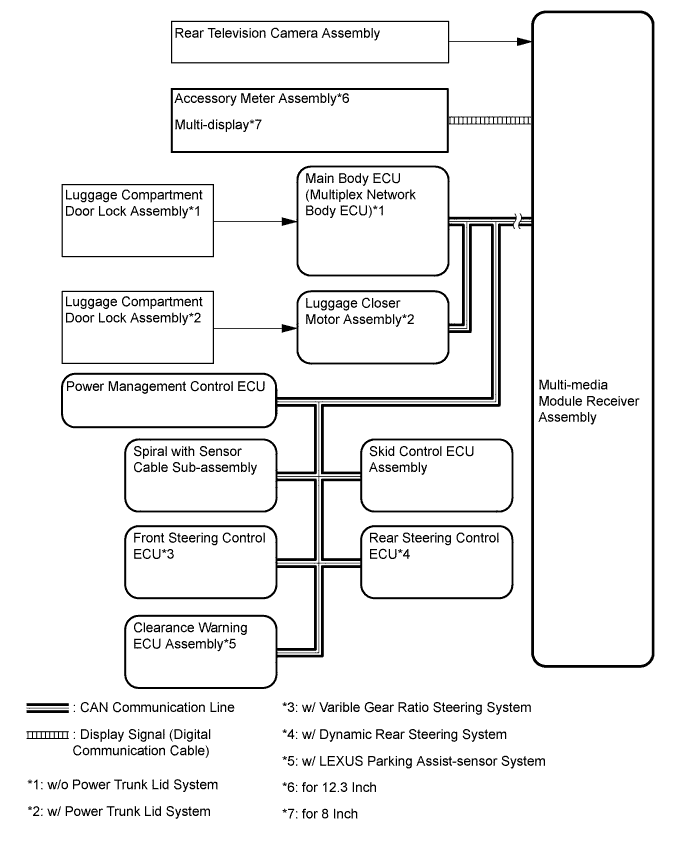

PARKING ASSIST MONITOR SYSTEM SYSTEM DIAGRAM

A01FTCNE05
Communication Table
Sender Receiver Signal Line
Skid control ECU Assembly Multi-media Module Receiver Assembly Vehicle speed signal CAN
Power Management Control ECU Multi-media Module Receiver Assembly Shift position signal CAN
Spiral with Sensor Cable Sub-assembly Multi-media Module Receiver Assembly
  • Steering angle signal

  • VGRS setting signal

CAN

Main Body ECU (Multiplex Network Body ECU)*1

Luggage Closer Motor Assembly*2

Multi-media Module Receiver Assembly Back door courtesy light switch signal CAN
Clearance Warning ECU Assembly*3 Multi-media Module Receiver Assembly Clearance detection data signal CAN
Front Steering Control ECU*4 Multi-media Module Receiver Assembly VGRS relative angle signal CAN
Rear Steering Control ECU5* Multi-media Module Receiver Assembly DRS (Dynamic Rear Steering) steering angle signal CAN
Multi-media Module Receiver Assembly

Accessory Meter Assembly*6

Multi-display*7

Display Digital communication cable
