СИСТЕМА КОНТРОЛЯ СЛЕПЫХ ЗОН Цепь главного выключателя

ОПИСАНИЕ

При включении главного выключателя системы контроля слепых зон (интегрированной панели управления) сигнал передается в правый датчик системы контроля слепых зон. Система контроля слепых зон работает в соответствии с этим сигналом.

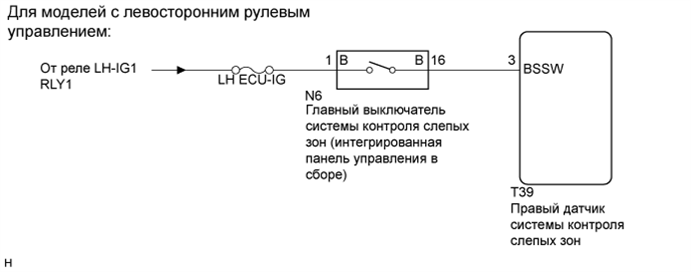

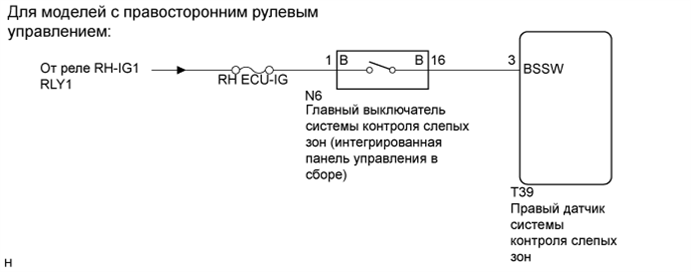

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. СНИМИТЕ ПОКАЗАНИЯ GTS (ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН)




   1. Подключите GTS к DLC3.

   2. Включите зажигание (IG).

   3. Включите GTS.

   4. Войдите в следующие меню: Body Electrical / Blind Spot Monitor Master / Data List.

   5. Снимите показания параметров в режиме Data List, отображаемые на дисплее GTS.

      Ведущее устройство системы контроля слепых зон

      Информация на дисплее прибора	Измеряемая величина / диапазон измерения	Нормальное состояние	Замечание по диагностике
      BSM Main SW	Главный выключатель системы контроля слепых зон (интегрированная панель управления в сборе) / ON (ВКЛ) или OFF (ВЫКЛ)	ON (ВКЛ): Главный выключатель системы контроля слепых зон (интегрированная панель управления в сборе) ON (ВКЛ) OFF (ВЫКЛ): Главный выключатель системы контроля слепых зон (интегрированная панель управления в сборе) OFF (ВЫКЛ)	-

      Результат

      Результат	Перейти к
      При управлении главным выключателем системы контроля слепых зон (интегрированной панелью управления) информация на дисплее не меняется, как описано выше.	А
      При управлении главным выключателем системы контроля слепых зон (интегрированной панелью управления) информация на дисплее изменяется, как описано выше.	B




   B

   ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ Click here

   А

2. ПРОВЕРЬТЕ ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН (ИНТЕГРИРОВАННАЯ ПАНЕЛЬ УПРАВЛЕНИЯ В СБОРЕ)




   1. Снимите главный выключатель системы контроля слепых зон (интегрированную панель управления) (см. стр. Click here).

   2. Проверьте главный выключатель системы контроля слепых зон (интегрированную панель управления) (см. стр. Click here).




   NG

   ЗАМЕНИТЕ ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН (ИНТЕГРИРОВАННАЯ ПАНЕЛЬ УПРАВЛЕНИЯ В СБОРЕ) Click here

   OK

3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН - АККУМУЛЯТОРНАЯ БАТАРЕЯ)



   1.

      Обозначения на рисунке

      *a	Вид спереди разъема со стороны жгута проводов: (к главному выключателю системы контроля слепых зон [интегрированная панель управления в сборе])

      Отсоедините разъем главного выключателя системы контроля слепых зон (интегрированной панели управления).

   2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Положение переключателя Заданные условия N6-1 (B) - масса Зажигание включено (IG) 11 - 14 В N6-1 (B) - масса Зажигание выключено Менее 1 В




   NG

   ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

   OK

4. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРАВЫЙ ДАТЧИК СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН - ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН)




   1. Отсоедините разъем T39 правого датчика системы контроля слепых зон.

   2. Отсоедините разъем N6 главного выключателя системы контроля слепых зон (интегрированной панели управления).

   3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия T39-3 (BSSW) - N6-16 (B) Всегда Менее 1 Ом T39-3 (BSSW) - масса Всегда 10 кОм или более




   NG

   ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

   OK

   ЗАМЕНИТЕ ПРАВЫЙ ДАТЧИК СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН Click here
