СИСТЕМА КОНТРОЛЯ СЛЕПЫХ ЗОН КОНТАКТЫ ЭБУ


  1. ПРОВЕРЬТЕ ПРАВЫЙ ДАТЧИК СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН (ВЕДУЩЕЕ УСТРОЙСТВО)

    A01FHKRE29

    Tech Tips

    Для правого датчика системы контроля слепых зон используется водонепроницаемый разъем. Поэтому напряжение сигналов невозможно проверить, не отсоединяя разъем от автомобиля.

    Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
    T54-4 (OMIR) - T54-10 (BRGD) L - W-B Сигнал питания индикатора правого наружного зеркала заднего вида Индикатор наружного зеркала заднего вида светится от 2,5 до 7,5 В
    Индикатор наружного зеркала заднего вида мигает Переключается между 0 и 7,5 В
    Индикатор наружного зеркала заднего вида не светится Менее 1 В
    T54-5 (BRB) - T54-10 (BRGD) V - W-B Сигнал питания выключателя питания Зажигание выключено Менее 1 В
    Выключатель зажигания в состоянии ON (ВКЛ) (IG) 11—14 В
    T54-8 (BSSW) - T54-10 (BRGD) P - W-B Сигнал источника питания главного выключателя системы контроля слепых зон (интегрированная панель управления в сборе) Зажигание включено (IG), главный выключатель системы контроля слепых зон (интегрированная панель управления) включен 11—14 В
    Зажигание включено (IG), главный выключатель системы контроля слепых зон (интегрированная панель управления) выключен Менее 1 В
    T54-10 (BRGD) - масса W-B - масса Масса Всегда Менее 1 В

  2. ПРОВЕРЬТЕ ЛЕВЫЙ ДАТЧИК СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН (ПОДЧИНЕННОЕ УСТРОЙСТВО)

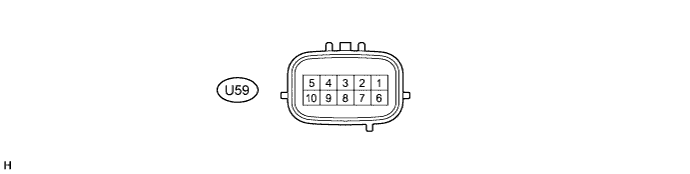

    A01FHKRE30

    Tech Tips

    Для левого датчика системы контроля слепых зон используется водонепроницаемый разъем. Поэтому напряжение сигналов невозможно проверить, не отсоединяя разъем от автомобиля.

    Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
    U59-3 (BUZ) - U59-10 (BLGD) P - W-B Сигнал управления зуммера уведомления о движении транспорта в пересекающем направлении позади автомобиля (зуммера системы контроля слепых зон) Зуммер уведомления о движении транспорта в пересекающем направлении позади автомобиля (зуммер системы контроля слепых зон) не звучит 11—14 В
    Зуммер уведомления о движении транспорта в пересекающем направлении позади автомобиля (зуммер системы контроля слепых зон) звучит Переключается между 0 и 14 В
    U59-5 (BLB) - U59-10 (BLGD) R - W-B Сигнал питания выключателя питания Зажигание выключено Менее 1 В
    Выключатель зажигания в состоянии ON (ВКЛ) (IG) 11—14 В
    U59-4 (OMIL) - U59-10 (BLGD) L - W-B Сигнал питания индикатора левого наружного зеркала заднего вида Индикатор наружного зеркала заднего вида светится от 2,5 до 7,5 В
    Индикатор левого наружного зеркала заднего вида мигает Переключается между 0 и 7,5 В
    Индикатор наружного зеркала заднего вида не светится Менее 1 В
    U59-10 (BLGD) - масса W-B - масса Масса Всегда Менее 1 В
