СИСТЕМА КОНТРОЛЯ СЛЕПЫХ ЗОН, Diagnostic DTC:C1ABD, C1ABE

Код DTC Наименование DTC
C1ABD Короткое замыкание на +B в зуммере
C1ABE Короткое замыкание на GND или обрыв в зуммере

ОПИСАНИЕ


Код DTC Условие обнаружения DTC Неисправный участок
C1ABD

  • При выполнении обоих следующих условий:


    • Главный выключатель системы контроля слепых зон (интегрированная панель управления) включен, когда включено зажигание (IG).

    • Датчик системы контроля слепых зон не подает напряжение на зуммер, но на зуммер подается напряжение, превышающее заданный уровень в течение определенного промежутка времени.

  • Левый датчик системы контроля слепых зон

  • Зуммер уведомления о движении транспорта в пересекающем направлении (зуммер системы контроля слепых зон)

  • Жгут проводов или разъем
C1ABE

  • При выполнении обоих следующих условий:


    • Главный выключатель системы контроля слепых зон (интегрированная панель управления) включен, когда включено зажигание (IG).

    • Ток, подающийся на зуммер, ниже заданного значения, тогда как рабочее напряжение подается на зуммер.

  • Левый датчик системы контроля слепых зон

  • Зуммер уведомления о движении транспорта в пересекающем направлении (зуммер системы контроля слепых зон)

  • Жгут проводов или разъем

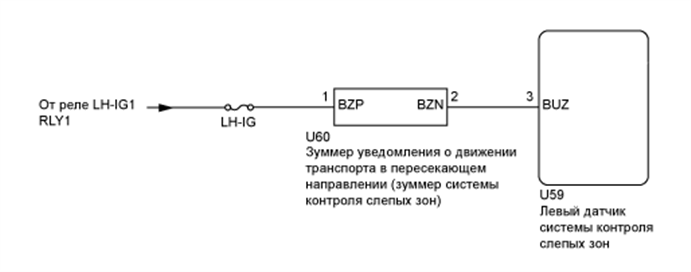

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A01FIEJE15

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

Note


  • При проверке кодов DTC убедитесь, что главный выключатель системы контроля слепых зон (интегрированная панель управления) включен.

  • Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ DTC


    1. Сбросьте коды DTC (см. стр. Click here).

    2. Повторно проверьте наличие кодов DTC и определите, выводятся ли вновь те же коды DTC (см. стр. Click here).

      OK
      DTC C1ABD не выводится.

    NG

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЗУММЕР УВЕДОМЛЕНИЯ О ДВИЖЕНИИ ТРАНСПОРТА В ПЕРЕСЕКАЮЩЕМ НАПРАВЛЕНИИ ПОЗАДИ АВТОМОБИЛЯ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И ЛЕВЫЙ ДАТЧИК СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН) Click here

    OK

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ Click here

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЗУММЕР УВЕДОМЛЕНИЯ О ДВИЖЕНИИ ТРАНСПОРТА В ПЕРЕСЕКАЮЩЕМ НАПРАВЛЕНИИ ПОЗАДИ АВТОМОБИЛЯ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И ЛЕВЫЙ ДАТЧИК СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН)


    1. Отсоедините разъем U60 зуммера уведомления о движении транспорта в пересекающем направлении позади автомобиля (зуммера системы контроля слепых зон).

    2. Отсоедините разъем U59 левого датчика системы контроля слепых зон.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      U60-2 (BZN) - U59-3 (BUZ) Всегда Менее 1 Ом
      U60-2 (BZN) - масса Всегда 10 кОм или более

    4. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Положение переключателя Заданные условия
      U60-1 (BZP) - масса Зажигание включено (IG) 11 - 14 В
      U60-1 (BZP) - масса Зажигание выключено Менее 1 В

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  3. ПРОВЕРЬТЕ ЗУММЕР УВЕДОМЛЕНИЯ О ДВИЖЕНИИ ТРАНСПОРТА В ПЕРЕСЕКАЮЩЕМ НАПРАВЛЕНИИ ПОЗАДИ АВТОМОБИЛЯ (ЗУММЕР СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН)


    1. Замените зуммер уведомления о движении транспорта в пересекающем направлении позади автомобиля (зуммер системы контроля слепых зон) (см. стр. Click here).

    2. Сбросьте коды DTC (см. стр. Click here).

    3. Повторно проверьте наличие кодов DTC и определите, выводятся ли вновь те же коды DTC (см. стр. Click here).

      OK
      DTC C1ABD не выводится.

    NG

    ЗАМЕНИТЕ ЛЕВЫЙ ДАТЧИК СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН Click here

    OK

    КОНЕЦ (ЗУММЕР УВЕДОМЛЕНИЯ О ДВИЖЕНИИ ТРАНСПОРТА В ПЕРЕСЕКАЮЩЕМ НАПРАВЛЕНИИ ПОЗАДИ АВТОМОБИЛЯ (ЗУММЕР СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН) НЕИСПРАВЕН)
