СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ, Diagnostic DTC:C1621, C1622

Код DTC Наименование DTC
C1621 Неисправность источника питания камеры заднего вида
C1622 Обрыв или короткое замыкание в цепи сигнала камеры заднего вида

ОПИСАНИЕ

Эти коды DTC регистрируются, если приемник мультимедийного модуля в результате самодиагностики определяет, что сигналы или линии их передачи между приемником мультимедийного модуля и задней телекамерой не в норме.

Код DTC Условие обнаружения DTC Неисправный участок
C1621 Неисправность источника питания задней телекамеры

  • Жгут или разъем

  • Задняя телекамера в сборе

  • Приемник мультимедийного модуля в сборе
C1622 Обрыв или короткое замыкание в сигнальной цепи задней телекамеры

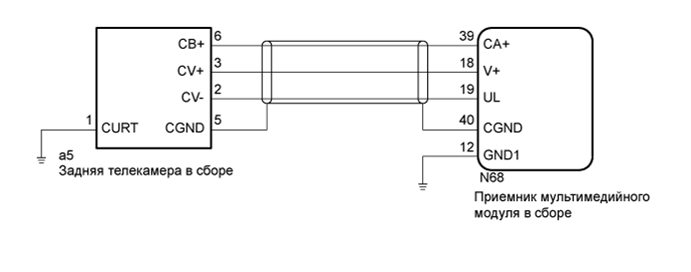

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A01FFBRE01

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

Note


  • Если после отсоединения провода от отрицательного (-) вывода аккумуляторной батареи на многофункциональном дисплее появляется сообщение "System initializing" (инициализация системы), скорректируйте нейтральное положение рулевого колеса (см. стр. Click here).

  • В зависимости от замененных деталей или операций, которые были выполнены при проверке или обслуживании автомобиля, может потребоваться калибровка других систем, а также системы помощи при парковке (см. стр. Click here).

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРИЕМНИК МУЛЬТИМЕДИЙНОГО МОДУЛЯ В СБОРЕ - ЗАДНЯЯ ТЕЛЕКАМЕРА В СБОРЕ И МАССА)


    1. Отсоедините разъем N68 приемника мультимедийного модуля в сборе.

    2. Отсоедините разъем a5 задней телекамеры в сборе.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      N68-19 (V-) - a5-2 (CV-) Всегда Менее 1 Ом
      N68-18 (V+) - a5-3 (CV+) Всегда Менее 1 Ом
      N68-40 (CGND) - a5-5 (CGND) Всегда Менее 1 Ом
      N68-39 (CA+) - a5-6 (CB+) Всегда Менее 1 Ом
      N68-12 (GND1) - масса Всегда Менее 1 Ом
      a5-1 (CURT) - масса Всегда Менее 1 Ом
      N68-19 (V-) - масса Всегда 10 кОм или более
      N68-18 (V+) - масса Всегда 10 кОм или более
      N68-40 (CGND) - масса Всегда 10 кОм или более
      N68-39 (CA+) - масса Всегда 10 кОм или более

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  2. ПРОВЕРЬТЕ ПРИЕМНИК МУЛЬТИМЕДИЙНОГО МОДУЛЯ (CA+, CGND)


    1. A01FHV0E01
      Обозначения на рисунке
      *a

      Устройство с подсоединенным жгутом проводов

      (приемник мультимедийного модуля в сборе)

      Подсоедините разъем приемника мультимедийного модуля.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      N68-40 (CGND) - масса Всегда Менее 1 Ом

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      N68-39 (CA+) - N68-40 (CGND) Двигатель запущен, рычаг переключения передач в положении R 5,5 - 7,05 В

    NG

    ЗАМЕНИТЕ ПРИЕМНИК МУЛЬТИМЕДИЙНОГО МОДУЛЯ В СБОРЕ Click here

    OK

  3. ПРОВЕРЬТЕ ЗАДНЮЮ ТЕЛЕКАМЕРУ В СБОРЕ (CV+, CGND)


    1. Подсоедините разъем a5 задней телекамеры.

      A01FHMZE01
      Обозначения на рисунке
      *a

      Устройство с подсоединенным жгутом проводов

      (Приемник мультимедийного модуля в сборе)

      		 *b Осциллограмма A
      *c Осциллограмма A *d Сигнал синхронизации
      *e Сигнал видеоизображения - -

    2. Проверьте форму сигнала задней телекамеры с помощью осциллографа.

      Tech Tips

      Задняя телекамера имеет водонепроницаемый разъем. Поэтому проверяйте форму сигнала на приемнике мультимедийного модуля с подсоединенным разъемом.

      Параметр / Устройство Описание
      Номера контактов (обозначения) N68-18 (V+) - N68-40 (CGND)
      Настройки прибора 0,2 В / дел., 50 мкс / дел.
      Условие

      Осциллограмма A: Двигатель запускается, рычаг переключения передач в положении R (объектив камеры не закрыт, изображение выводится)

      Осциллограмма B: Двигатель запускается, рычаг переключения передач в положении R (объектив камеры закрыт, экран затемнен)

      Tech Tips

      Форма видеосигнала изменяется в соответствии с изображением, которое передает задняя телекамера.

      OK
      Форма сигнала соответствует показанной на рисунке.

    NG

    ЗАМЕНИТЕ ЗАДНЮЮ ТЕЛЕКАМЕРУ В СБОРЕ Click here

    OK

    ЗАМЕНИТЕ ПРИЕМНИК МУЛЬТИМЕДИЙНОГО МОДУЛЯ В СБОРЕ Click here
