СЕНСОРНАЯ СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ LEXUS КОНТАКТЫ ЭБУ


  1. ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ В СБОРЕ

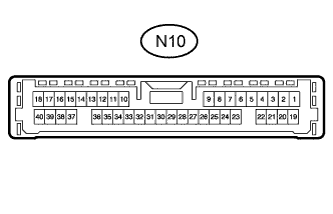

    A01FI8KE01

    1. Отсоедините разъем N10 от ЭБУ предупреждения о недопустимой дистанции.

    2. Измерьте напряжение и сопротивление в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения) Цвет проводки Описание контактов Условие Номинальное сопротивление
      N10-9 (CLSW) - N10-30 (E) SB - W-B Сигнал питания выключателя заднего ультразвукового локатора или системы ультразвуковой локации Зажигание включено (IG), задний ультразвуковой локатор или система ультразвуковой локации включены 11—14 В
      Зажигание включено (IG), задний ультразвуковой локатор или система ультразвуковой локации выключены Менее 1 В
      N10-1 (IG) - N10-30 (E) LG - W-B Сигнал питания выключателя зажигания Зажигание выключено Менее 1,5 В
      Выключатель зажигания в состоянии ON (ВКЛ) (IG) 11 - 14 В
      N10-30 (E) - масса W-B - масса Масса Всегда Менее 1 Ом

    3. Подсоедините разъем N10 к ЭБУ предупреждения о недопустимой дистанции в сборе.

    4. Измерьте напряжение и сопротивление и проверьте импульсы в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения) Цвет проводки Описание контактов Условие Номинальное сопротивление
      N10-22 (BOR) - N10-30 (E) GR - W-B Источник питания для цепи заднего датчика Зажигание выключено Менее 1,5 В
      Зажигание включено (IG), сенсорная система помощи при парковке LEXUS включена 7,2 - 8,8 В
      N10-8 (SOF) - N10-30 (E) SB - W-B Сигнал передачи данных переднего датчика (переднего датчика системы ультразвуковой локации) Двигатель запущен, сенсорная система помощи при парковке LEXUS включена, рычаг переключения передач в положении заднего хода (R)

      Формирование импульсов:

      (см. осциллограмму 2)
      N10-15 (CBZ) - N10-30 (E) LG - W-B Сигнал зуммера предупреждения о недопустимой дистанции Выключатель зажигания в состоянии OFF (ВЫКЛ) Менее 1 В
      Двигатель запущен, сенсорная система помощи при парковке LEXUS включена, рычаг переключения передач в положении заднего хода (R) 11—14 В
      N10-16 (EF) - N10-30 (E) L - W-B Цепь массы зуммера предупреждения о недопустимой дистанции Датчик обнаруживает препятствие (звучит зуммер)

      Формирование импульсов

      (см. осциллограмму 1)
      N10-23 (E1) - N10-30 (E) W - W-B Масса заднего датчика системы ультразвуковой локации Всегда Менее 1 Ом
      N10-6 (E5) - N10-30 (E) G - W-B Масса переднего датчика системы ультразвуковой локации Всегда Менее 1 Ом
      N10-4 (BOF) - N10-30 (E) R - W-B Источник питания для цепи переднего датчика Зажигание выключено Менее 1,5 В
      Зажигание включено (IG), сенсорная система помощи при парковке LEXUS включена 7,2 - 8,8 В
      N10-24 (SOR) - N10-30 (E) P - W-B Сигнал передачи данных заднего датчика (заднего датчика системы ультразвуковой локации) Двигатель запущен, сенсорная система помощи при парковке LEXUS включена, рычаг переключения передач в положении заднего хода (R)

      Формирование импульсов:

      (см. осциллограмму 2)

    5. С помощью осциллографа проверьте форму сигнала 1.

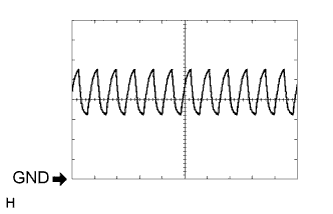

      1. A01FDKKE01

        Осциллограмма 1 (для справки)

        Пункт Описание
        Номера контактов (обозначения) N10-16 (EF) - N10-30 (E)
        Настройки прибора 2 В/дел., 500 мкс/дел.
        Состояние автомобиля Датчик обнаруживает препятствие (звучит зуммер)

        Tech Tips

        Амплитуда сигнала изменяется в соответствии с установленной громкостью.

    6. С помощью осциллографа проверьте форму сигнала 2.

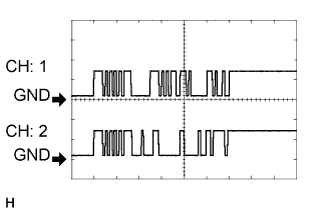

      1. A01FFIGE01

        Осциллограмма 2 (для справки)

        Пункт Описание
        Номера контактов (обозначения)

        • CH: 1 N10-8 (SOF) - N10-30 (E)

        • CH: 2 N10-24 (SOR) - N10-30 (E)
        Настройки прибора 5 В/дел., 1 мс/дел.
        Режим Двигатель запущен, сенсорная система помощи при парковке LEXUS включена, рычаг переключения передач в положении заднего хода (R)

        Tech Tips

        Формы сигналов CH1 и CH2 одинаковы.
