ПЕРЕДНИЙ ТОРМОЗ (для моделей с передними тормозными дисками 17 дюймов) УСТАНОВКА

Tech Tips


  • Порядок выполнения работ для левой и правой стороны одинаков.

  • Ниже рассмотрен порядок выполнения работ для левой стороны.


  1. УСТАНОВИТЕ ПЕРЕДНИЙ ДИСК

    A01FF1GE01

    Note

    Передний диск имеет идентификационную метку. При установке диска проверьте идентификационную метку.


    1. A01FGE5E02
      Обозначения на рисунке
      *a Метка

      Совместите метки и установите передний диск.

      Tech Tips

      В случае замены переднего тормозного диска новым выберите положение установки, в котором передний диск имеет минимальное биение.

  2. УСТАНОВИТЕ КОЛЕСНЫЙ ТОРМОЗНОЙ ЦИЛИНДР ЛЕВОГО ДИСКОВОГО ТОРМОЗА В СБОРЕ


    1. Закрепите цилиндр дискового тормоза в сборе 2 болтами.

      Torque:
      135 Н*м  { 1377 кгс*см, 100 фунт-сила-футов }

  3. ПОДСОЕДИНИТЕ ГИБКИЙ ШЛАНГ ПЕРЕДНЕГО ТОРМОЗА


    1. Подсоедините гибкий шланг переднего тормоза, используя при этом новый пустотелый соединительный болт-штуцер и новую прокладку.

      Torque:
      39 Н*м  { 400 кгс*см, 29 фунт-сила-футов }

      Note

      Надежно вставьте замок шланга в замковое отверстие колесного тормозного цилиндра дискового тормоза.

  4. УСТАНОВИТЕ КОМПЛЕКТ КОЛОДОК ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА

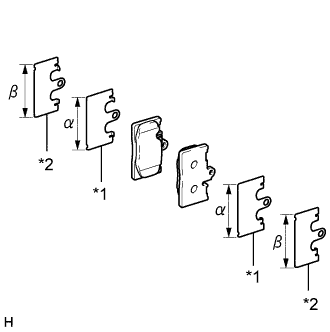

    1. A01FISUE01
      Обозначения на рисунке
      *1 Пластина от скрипа № 1
      *2 Пластина от скрипа № 2

      Установите на каждую колодку переднего дискового тормоза противоскрипную пластину № 1 и противоскрипную пластину № 2.

      Note


      • Убедитесь в том, что пластины от скрипа №№ 1 и 2 установлены в правильное положение.

      • Как показано на рисунке, пластины от скрипа №№ 1 и 2 можно различить по длине (длина β превышает длину α).

    2. Установите 2 тормозных колодки переднего дискового тормоза на колесный тормозной цилиндр дискового тормоза.

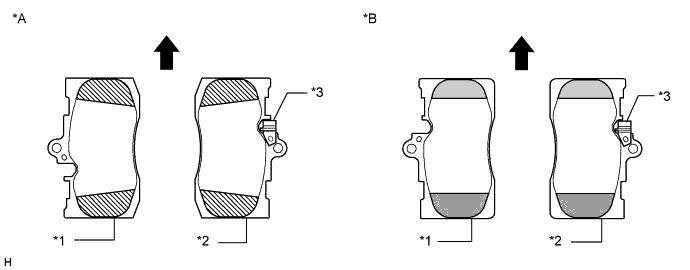

      A01FG5PE01
      Обозначения на рисунке
      *A для типа A *B для типа B
      *1 Наружная колодка *2 Внутренняя колодка
      *3 Индикатор износа колодки - -
      A01FGIV Направление вращения диска при движении вперед A01FGK8 Скошенная кромка (большая)
      A01FHQY Скошенная кромка (малая) A01FE8R Скошенная кромка (того же размера)

      Note


      • Для типа A: Верхняя и нижняя кромки тормозных колодок скошены одинаково.

      • Для типа B: Верхняя и нижняя кромки тормозных колодок скошены по-разному. Установите каждую тормозную колодку с правильной стороны и в правильном положении, как показано на рисунке.

      • Колодка переднего дискового тормоза с пластиной-индикатором износа устанавливается с внутренней стороны автомобиля.

      • Соблюдайте ориентацию установки колодок дискового тормоза.

      • На трущихся поверхностях колодок переднего дискового тормоза и переднего тормозного диска не должно быть следов консистентной смазки и масла.

    3. A01FEKZ

      Установите штифт с отверстием, нажимая на виброгасящую пружину колодок переднего дискового тормоза.

    4. Установите фиксатор штифта.

  5. УДАЛИТЕ ВОЗДУХ ИЗ ТРУБОПРОВОДА ТОРМОЗНОЙ СИСТЕМЫ


    1. Снимите крышку наливного отверстия бачка главного цилиндра тормозной системы в сборе.

    2. Добавляйте тормозную жидкость до тех пор, пока ее уровень не окажется между отметками MIN и MAX бачка.

      Тормозная жидкость
      SAE J1703 или FMVSS № 116 DOT 3

    3. Ослабьте прокачной штуцер колесного тормозного цилиндра правого переднего дискового тормоза.

    4. Многократно нажимая на педаль тормоза, удалите воздух из прокачного штуцера колесного тормозного цилиндра правого переднего дискового тормоза.

      Note

      Добавьте тормозную жидкость в расширительный бачок таким образом, чтобы ее уровень не опускался ниже отметки MIN.

    5. Когда воздух будет удален полностью, затяните прокачной штуцер, удерживая нажатой педаль тормоза.

      Torque:
      11 Н*м  { 110 кгс*см, 8 фунт-сила-футов }

    6. Удалите воздух из прокачного штуцера колесного тормозного цилиндра левого переднего дискового тормоза таким же образом, как с правой стороны.

    7. Ослабьте прокачной штуцер колесного тормозного цилиндра правого заднего дискового тормоза.

    8. Многократно нажимая на педаль тормоза, удалите воздух из прокачного штуцера колесного тормозного цилиндра правого заднего дискового тормоза.

      Note

      Добавьте тормозную жидкость в расширительный бачок таким образом, чтобы ее уровень не опускался ниже отметки MIN.

    9. Когда воздух будет удален полностью, затяните прокачной штуцер, удерживая нажатой педаль тормоза.

      Torque:
      8,3 Н*м  { 85 кгс*см, 73 фунт-сила-дюйма }

    10. Удалите воздух из прокачного штуцера колесного тормозного цилиндра левого заднего дискового тормоза таким же образом, как с правой стороны.

    11. Проверьте, нет ли утечек тормозной жидкости.

    12. Проверьте уровень тормозной жидкости в бачке (см. стр. Click here).

  6. УСТАНОВИТЕ ПЕРЕДНЕЕ КОЛЕСО

    Torque:
    103 Н*м  { 1050 кгс*см, 76 фунт-сила-футов }
