СИСТЕМА ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ Цепь контрольной лампы предупреждения о ненадлежащем давлении в шинах

ОПИСАНИЕ

Если ЭБУ и приемник системы предупреждения о ненадлежащем давлении в шинах обнаруживает неисправности, начинает мигать контрольная лампа предупреждения о ненадлежащем давлении в шинах (после мигания в течение 1 мин она горит постоянно), и система предупреждения о ненадлежащем давлении в шинах отключается. В этот момент ЭБУ сохраняет DTC в памяти.

При соединении контактов TC и CG разъема DLC3 контрольная лампа предупреждения о ненадлежащем давлении в шинах мигает и выводит коды DTC.

ЭБУ и приемник системы предупреждения о ненадлежащем давлении в шинах передает сигнал запроса включения контрольной лампы предупреждения о ненадлежащем давлении в шинах в главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) по линии прямой связи. Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) передает сигнал в щиток приборов по шине CAN.

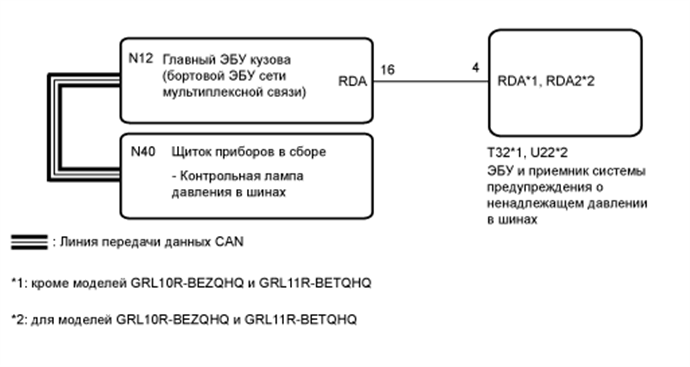

СХЕМА СОЕДИНЕНИЙ

A01FGNBE03

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

Note


  • В случае замены ЭБУ и приемника системы предупреждения о ненадлежащем давлении в шинах перед их снятием считайте значения идентификаторов передатчиков, сохраненные в ЭБУ, с помощью GTS и запишите их.

  • В случае замены ЭБУ необходимо выполнить инициализацию (см. стр. Click here), предварительно зарегистрировав (см. стр. Click here) идентификаторы передатчиков в ЭБУ и приемнике системы предупреждения о ненадлежащем давлении в шинах.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ DTC (СИСТЕМЫ ПЕРЕДАЧИ ДАННЫХ CAN)


    1. Проверьте, выводятся ли DTC, относящиеся к мультиплексной шине CAN (для моделей с левосторонним рулевым управлением см. стр. Click here, для моделей с правосторонним рулевым управлением: см. стр. Click here).

      Результат
      Результат Перейти К
      DTC не выводится. А
      DTC выводится (для моделей с левосторонним рулевым управлением). B
      DTC выводится (для моделей с правосторонним рулевым управлением). C

    B

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN" Click here

    C

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN" Click here

    А

  2. ПРОВЕРЬТЕ, ВЫВОДИТСЯ ЛИ DTC (B1247)


    1. Удалите коды DTC (см. стр. Click here).

    2. Выключите зажигание.

    3. Включите зажигание (IG).

    4. Проверьте коды DTC (см. стр. Click here).

      OK
      DTC B1247 не выводится.

    NG

    ПЕРЕЙДИТЕ К КОДУ DTC B1247 Click here

    OK

  3. ПРОВЕРЬТЕ РАБОТУ КОНТРОЛЬНОЙ ЛАМПЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ (ACTIVE TEST)


    1. Выключите зажигание.

    2. Подключите GTS к DLC3.

    3. Включите зажигание (IG).

    4. Включите GTS.

    5. Войдите в следующие меню: Body Electrical / Combination Meter / Active Test.

    6. Проверьте состояние контрольной лампы предупреждения о ненадлежащем давлении в шинах с помощью GTS.

      Щиток приборов
      Информация на дисплее прибора Испытываемое устройство Диапазон регулирования Замечание по диагностике
      Indicat. Tire Pressure Warning System Контрольная лампа предупреждения о ненадлежащем давлении в шинах OFF (ВЫКЛ) или ON (ВКЛ) Убедитесь в том, что автомобиль остановлен, и двигатель работает на холостом ходу.
      OK
      Контрольная лампа предупреждения о ненадлежащем давлении в шинах включается и выключается в соответствии с командами GTS.
      Результат
      Результат Следующий шаг
      NG А
      OK (кроме моделей GRL10R-BEZQHQ и GRL11R-BETQHQ) B
      OK (для моделей GRL10R-BEZQHQ и GRL11R-BETQHQ) C

    B

    ЗАМЕНИТЕ ЭБУ И ПРИЕМНИК СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ Click here

    C

    ЗАМЕНИТЕ ЭБУ И ПРИЕМНИК СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ Click here

    А

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ" Click here
