РЫЧАГ РЕГУЛИРОВКИ СХОЖДЕНИЯ ПРОВЕРКА


  1. ПРОВЕРЬТЕ РЫЧАГ РЕГУЛИРОВКИ СХОЖДЕНИЯ В СБОРЕ

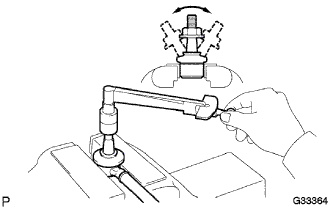

    1. A01FI61

      Проверьте момент затяжки шарового шарнира.


      1. Закрепите рычаг регулировки схождения в тисках между алюминиевых пластин.

      2. Временно установите гайку и 5 раз качните палец шарового шарнира вперед-назад, как показано на рисунке.

      3. Используя динамометрический ключ, непрерывно поворачивайте гайку со скоростью 1 оборот за 3–5 с. На 5-ом обороте снимите показания крутящего момента.

        Номинальный крутящий момент
        4,9 Н*м (50 кгс*см, 43 фунт-сила-дюйма) или менее

      4. Поверните шпильку.

        OK
        Поворот втулки не сопровождается ненормальным заеданием или дребезжанием.

        Если результат не удовлетворяет требованиям, замените левый рычаг регулировки схождения задней подвески в сборе новым рычагом.

    2. Проверьте противопылевой колпак.


      1. Убедитесь в том, что на противопылевом колпаке нет трещин и следов смазки.
