СИСТЕМА SFI, Diagnostic DTC:P0190, P0192, P0193

Код DTC Наименование DTC
P0190 Цепь датчика давления в распределителе топлива
P0192 Низкий уровень сигнала на входе цепи датчика давления в распределителе топлива
P0193 Высокий уровень сигнала на входе цепи датчика давления в распределителе топлива

ОПИСАНИЕ

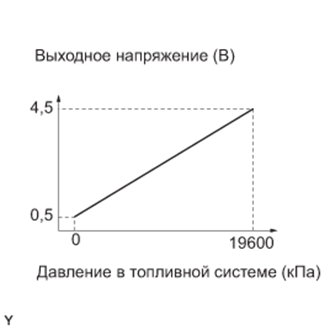

Датчик давления в топливной системе установлен на топливной рампе. Датчик преобразует давление в топливной системе в электрический сигнал, который направляет в ECM. Затем ECM в режиме обратной связи регулирует производительность насоса, чтобы поддерживать давление в топливной системе в пределах заданного диапазона 4-13 МПа (40,8-132,6 кгс/см2, 580-1886 фунтов на кв. дюйм). В случае сбоя датчика ECM прекращает работу топливного насоса высокого давления, и подача топлива осуществляется посредством топливного насоса низкого давления.

A01FHT3E03
№ DTC Условие обнаружения DTC Неисправный участок
P0190

Обрыв или короткое замыкание в цепи датчика давления в топливной системе в течение более 5 секунд

(логика диагностирования за 1 поездку)

  • Обрыв или короткое замыкание в цепи датчика давления в топливной системе

  • Датчик давления в топливной системе

  • ECM
P0192

Короткое замыкание в цепи датчика давления в топливной системе в течение более 5 секунд

(логика диагностирования за 1 поездку)

  • Короткое замыкание в цепи датчика давления в топливной системе

  • Датчик давления в топливной системе

  • ECM
P0193

Обрыв в цепи датчика давления в топливной системе в течение более 5 секунд

(логика диагностирования за 1 поездку)

  • Обрыв в цепи датчика давления в топливной системе

  • Датчик давления в топливной системе

  • ECM

Tech Tips

Если выводится код DTC P0190, измерьте давление в топливной рампе с помощью GTS, войдя в следующие меню: Powertrain / Engine and ECT / Data List / Fuel Press.

Давление в топливной системе (кПа) Неисправность
Приблизительно 0

  • Короткое замыкание цепи PR на массу

  • Короткое замыкание между цепями E2 и PR
Не менее 19600

  • Короткое замыкание в цепи контакта PR, VC

  • Обрыв в цепи контакта PR

  • Обрыв в цепи E2

ОПИСАНИЕ РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

Эти DTC регистрируются, если значение выходного напряжения датчика давления в топливной системе выходит за пределы диапазона допустимых значений. Они указывают на обрыв или короткое замыкание в цепи датчика.

При регистрации одного из кодов блок ЕСМ переходит в аварийный режим работы и ограничивает мощность двигателя. Аварийный режим работы продолжается до тех пор, пока зажигание не будет выключено.

ПРИНЦИП РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

Требуемые датчики/устройства Датчик давления в распределителе топлива
Продолжительность работы Непрерывно

ТИПИЧНЫЕ ПОРОГОВЫЕ ЗНАЧЕНИЯ НЕИСПРАВНОСТИ

P0190
Напряжение датчика давления в распределителе топлива Менее 0,25 В или более 4,5 В
P0192
Напряжение датчика давления в распределителе топлива менее 0,25 В
P0193
Напряжение датчика давления в распределителе топлива Более 4,5 В

ПРОВЕРОЧНАЯ ПОЕЗДКА


  1. Подключите GTS к DLC3.

  2. Включите зажигание (IG) и включите GTS.

  3. Удалите DTC (даже если нет сохраненных DTC, выполните процедуру удаления DTC) (см. стр. Click here).

  4. Выключите зажигание и подождите не менее 30 с.

  5. Включите зажигание (IG) и включите GTS.

  6. Подождите не менее 3 с.

  7. Запустите двигатель.

  8. Дайте двигателю поработать на холостом ходу в течение 10 секунд [A].

  9. Войдите в следующие меню: Powertrain / Engine and ECT / Trouble Codes [B].

  10. Считайте коды DTC, ожидающие обработки.

    Tech Tips


    • Если выводятся ожидающие обработки DTC, система неисправна.

    • Если ожидающие обработки DTC не выводятся, выполните следующую процедуру.

  11. Войдите в следующие меню: Powertrain / Engine and ECT / Utility / All Readiness.

  12. Введите DTC: P0190, P0192 или P0193.

  13. Проверьте результат проверки DTC.

    Дисплей GTS Описание
    NORMAL

    • Проверка DTC завершена

    • Cистема работает нормально
    ABNORMAL

    • Проверка DTC завершена

    • Нарушения в работе системы
    INCOMPLETE

    • Проверка DTC не завершена

    • Выполните поездку в проверочном режиме после создания условий регистрации DTC
    Не применимо

    • Невозможно выполнить проверку DTC

    • Количество кодов DTC, которые не соответствуют условиям регистрации DTC, достигло предела запоминающего устройства ЭБУ

    Tech Tips


    • Если результат проверки показывает NORMAL, система исправна.

    • Если результат проверки показывает ABNORMAL, система неисправна.

    • Если результат проверки показывает INCOMPLETE или N/A, повторно выполните шаги [A] и [B].

СХЕМА СОЕДИНЕНИЙ

A01FDBUE01

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

Tech Tips


  • Если одновременно выводятся различные коды DTC, относящиеся к разным системам, контактом массы которых является контакт E2, возможно, имеется обрыв в цепи контакта E2.

  • С помощью GTS считайте данные фиксированного набора параметров. Одновременно с записью в память кода DTC ECM сохраняет параметры состояния автомобиля и условий движения как данные фиксированного набора параметров. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, каким было соотношение воздух-топливо (обедненным или обогащенным) и пр.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ ПОКАЗАНИЯ GTS (ДАВЛЕНИЕ В ТОПЛИВНОЙ СИСТЕМЕ)


    1. Подключите GTS к DLC3.

    2. Запустите двигатель.

    3. Включите GTS.

    4. Войдите в следующие меню: Powertrain / Engine and ECT / Data List / Fuel Press.

    5. Считайте значения.

      OK
      4000 - 7000 кПа (40,8 - 71,4 кгс/см2, 580 - 1015 фунтов на кв. дюйм)
      Результат
      Давление в топливной системе (кПа) Следующий шаг
      Не менее 19600 А
      0,0 B
      (4000 - 7000)* C

      Tech Tips

      *: Отображаемое значение должно изменяться при работе или остановке двигателя.


    B

    ПРОВЕРЬТЕ ДАТЧИК ДАВЛЕНИЯ В ТОПЛИВНОЙ СИСТЕМЕ Click here

    C

    ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ Click here

    А

  2. ПРОВЕРЬТЕ ДАТЧИК ДАВЛЕНИЯ В ТОПЛИВНОЙ СИСТЕМЕ (НАПРЯЖЕНИЕ НА КОНТАКТЕ VC)


    1. A01FELTE08
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к датчику давления в топливной системе)

      Отсоедините разъем датчика давления в топливной системе.

    2. Включите зажигание (IG).

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Положение переключателя Заданные условия
      F44-3 (VC) - масса Зажигание включено (IG) 4,5-5,5 В

    4. Подсоедините разъем датчика давления в топливной системе.


    NG

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЕСМ - ДАТЧИК ДАВЛЕНИЯ В ТОПЛИВНОЙ СИСТЕМЕ) Click here

    OK

  3. ПРОВЕРЬТЕ ДАТЧИК ДАВЛЕНИЯ В ТОПЛИВНОЙ СИСТЕМЕ


    1. Проверьте датчик давления в топливной системе (см. стр. Click here).


    NG

    ЗАМЕНИТЕ ДАТЧИК ДАВЛЕНИЯ В ТОПЛИВНОЙ СИСТЕМЕ Click here

    OK

  4. ПРОВЕРЬТЕ ECM (НАПРЯЖЕНИЕ НА КОНТАКТЕ PR)


    1. A01FE6PE31
      Обозначения на рисунке
      *a

      Устройство с подсоединенным жгутом проводов

      (ECM)

      Запустите двигатель.

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условия Номинальное сопротивление
      F4-27 (PR) - F1-28 (E2) Холостые обороты при прогретом двигателе 1,2 - 3,3 В

      Tech Tips

      Давление топлива в топливной рампе составляет 4-13 МПа (40,8-132,6 кгс/см2, 580-1886 фунтов на кв. дюйм).


    NG

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЕСМ - ДАТЧИК ДАВЛЕНИЯ В ТОПЛИВНОЙ СИСТЕМЕ) Click here

    OK

    ЗАМЕНИТЕ ECM Click here

  5. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЕСМ - ДАТЧИК ДАВЛЕНИЯ В ТОПЛИВНОЙ СИСТЕМЕ)


    1. Отсоедините разъемы ECM.

    2. Отсоедините разъем датчика давления в топливной системе.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Условия Заданные условия
      F1-18 (VC) - F44-3 (VC) Всегда Менее 1 Ом
      F4-27 (PR) - F44-2 (PR) Всегда Менее 1 Ом
      F1-28 (E2) - F44-1 (E2) Всегда Менее 1 Ом
      F1-18 (VC) или F44-3 (VC) - масса Всегда 10 кОм или более
      F4-27 (PR) или F44-2 (PR) - масса Всегда 10 кОм или более

    4. Подсоедините разъемы ECM.

    5. Подсоедините разъем датчика давления в топливной системе.


    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

    ЗАМЕНИТЕ ДАТЧИК ДАВЛЕНИЯ В ТОПЛИВНОЙ СИСТЕМЕ Click here

  6. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЕСМ - ДАТЧИК ДАВЛЕНИЯ В ТОПЛИВНОЙ СИСТЕМЕ)


    1. Отсоедините разъем датчика давления в топливной системе.

    2. Отсоедините разъем ЭБУ.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условия Заданные условия
      F1-18 (VC) или F44-3 (VC) - масса Всегда 10 кОм или более

    4. Подсоедините разъем ECM.

    5. Подсоедините разъем датчика давления в топливной системе.


    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

    ЗАМЕНИТЕ ECM Click here
