СИСТЕМА SFI, Diagnostic DTC:P0102, P0103

Код DTC Наименование DTC
P0102 Низкий уровень сигнала на входе цепи датчика массового или объемного расхода воздуха
P0103 Высокий уровень сигнала на входе цепи датчика массового или объемного расхода воздуха

ОПИСАНИЕ

Датчик массового расхода воздуха измеряет объем воздуха, проходящего через дроссельную заслонку.

ECM используется эту информацию для определения продолжительности впрыска топлива и формирования соответствующего состава топливовоздушной смеси.

Внутри датчика массового расхода воздуха имеется нагреваемая платиновый проволочный элемент, подвергающаяся действию входящего воздушного потока.

Путем пропускания через проволоку тока заданной величины ECM нагревает ее до требуемой температуры. Поток поступающего воздуха охлаждает проволоку и внутренний термистор, изменяя их сопротивление. Чтобы поддерживать величину тока постоянной, ECM меняет напряжение, подаваемое к указанным устройствам в датчике массового расхода воздуха. Уровень напряжения оказывается пропорциональным расходу воздуха, проходящего через датчик, и ECM использует этот уровень для вычисления объема воздуха на впуске.

Данная цепь спроектирована таким образом, что нагреваемая платиновая проволока и датчик температуры образуют мостовую схему, а силовой транзистор управляется так, что потенциалы A и B остаются неизменными, вследствие чего поддерживается заданная температура.

Tech Tips

При регистрации любого из следующих кодов блок ЕСМ переходит в аварийный режим работы. Во время работы в аварийном режиме ЕСМ вычисляет угол опережения зажигания в соответствии с частотой вращения коленчатого вала двигателя и положением дроссельной заслонки. Аварийный режим работы продолжается до тех пор, пока не будет обнаружено нормальное состояние.

A01FIA7E01
№ DTC Условие обнаружения DTC Неисправный участок
P0102

Напряжение датчика массового расхода воздуха составляет менее 0,2 В в течение 3 с

(логика диагностирования за 1 поездки: частота вращения коленчатого вала двигателя – ниже 4000 об/мин)

(логика диагностирования за 2 поездки: частота вращения коленчатого вала двигателя – не ниже 4000 об/мин)*

  • Обрыв или короткое замыкание в цепи датчика массового расхода воздуха

  • Датчик массового расхода воздуха

  • ECM
P0103

Напряжение датчика массового расхода воздуха составляет более 4,9 В в течение 3 с

(логика диагностирования за 1 поездки: частота вращения коленчатого вала двигателя – ниже 4000 об/мин)

(логика диагностирования за 2 поездки: частота вращения коленчатого вала двигателя – не ниже 4000 об/мин)*

  • Обрыв или короткое замыкание в цепи датчика массового расхода воздуха

  • Датчик массового расхода воздуха

  • ECM

Tech Tips


  • *: Только для моделей с модулем насоса адсорбера.

  • При регистрации одного из данных кодов DTC проверьте расход воздуха, войдя в следующие меню GTS: Powertrain / Engine and ECT / Data List / MAF.

    Массовый расход воздуха (г/с) Неисправность
    Приблизительно 0,0

    • Обрыв в цепи питания датчика массового расхода воздуха

    • Обрыв или короткое замыкание в цепи VG
    Не ниже 160,0

    • Обрыв в цепи E2G

ОПИСАНИЕ РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

Если в датчике массового расхода воздуха имеется неисправность, обрыв или короткое замыкание, выходное напряжение датчика выходит за пределы диапазона допустимых значений. ECM определяет данное отклонение как неисправность датчика массового расхода воздуха и регистрирует DTC.

Пример:

Если выходное напряжение датчика ниже 0,2 В или превышает 4,9 В в течение 3 с, ECM регистрирует DTC.

Если неисправность не устранена должным образом, через 3 с после следующего запуска двигателя регистрируется DTC.

ПРИНЦИП РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

Продолжительность 3 с

ПРОВЕРОЧНАЯ ПОЕЗДКА

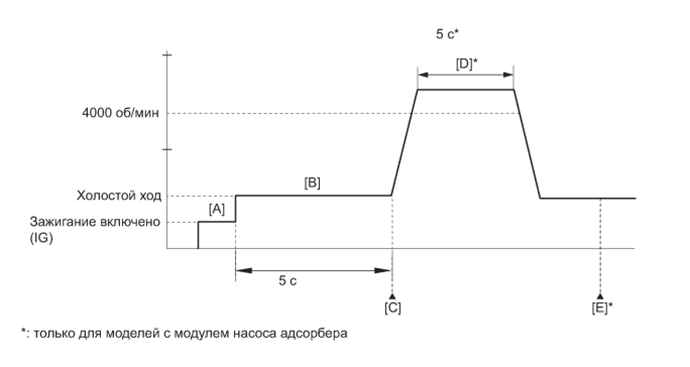

A01FIXRE05

  1. Подключите GTS к DLC3.

  2. Включите зажигание (IG) и включите GTS.

  3. Удалите коды DTC (даже если нет сохраненных DTC, выполните процедуру удаления DTC).

  4. Выключите зажигание и подождите не менее 30 с.

  5. Включите зажигание (IG) и GTS [A].

  6. Запустите двигатель.

  7. Дайте двигателю поработать на холостом ходу в течение 5 секунд [B].

  8. Войдите в следующие меню: Powertrain / Engine and ECT / Trouble Codes [C].

  9. Считайте ожидающие обработки коды DTC.

    Tech Tips


    • Если выводятся ожидающие обработки DTC, система неисправна.

    • Если ожидающие обработки DTC не выводятся, выполните следующую процедуру.

  10. Дайте двигателю поработать с частотой вращения не менее 4000 об/мин в течение 5 секунд* [D].

    Tech Tips

    : Только для моделей с модулем насоса адсорбера.

  11. Войдите в следующие меню: Powertrain / Engine and ECT / Trouble Codes [E].

  12. Считайте ожидающие обработки коды DTC.

    Tech Tips


    • Если выводятся ожидающие обработки DTC, система неисправна.

    • Если ожидающие обработки DTC не выводятся, выполните следующую процедуру.

  13. Войдите в следующие меню: Powertrain / Engine and ECT / Utility / All Readiness.

  14. Введите DTC: P0102 или P0103.

  15. Проверьте результат проверки DTC.

    Информация на дисплее прибора Описание
    NORMAL

    • Проверка DTC завершена

    • Cистема работает нормально
    ABNORMAL

    • Проверка DTC завершена

    • Нарушения в работе системы
    INCOMPLETE

    • Проверка DTC не завершена

    • Выполните поездку в проверочном режиме после создания условий регистрации DTC
    N/A

    • Невозможно выполнить проверку DTC

    • Количество кодов DTC, которые не соответствуют условиям регистрации DTC, достигло предела запоминающего устройства ЭБУ

    Tech Tips


    • Если результат проверки показывает ABNORMAL, система неисправна.

    • Если результат проверки показывает NORMAL, система исправна.

    • Если результат проверки показывает INCOMPLETE или N/A, повторно выполните шаги с [B] по [E].

СХЕМА СОЕДИНЕНИЙ

A01FICLE01

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

Note

Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.

Tech Tips

С помощью GTS считайте данные фиксированного набора параметров. Одновременно с записью в память кода DTC ECM сохраняет параметры состояния автомобиля и условий движения как данные фиксированного набора параметров. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, каким было соотношение воздух-топливо (обедненным или обогащенным) и пр.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ КОДЫ DTC


    1. Подключите GTS к DLC3.

    2. Включите зажигание (IG).

    3. Включите GTS.

    4. Войдите в следующие меню: Powertrain / Engine and ECT / Trouble Codes.

    5. Считайте коды DTC.

      Результат
      Результат Следующий шаг
      DTC P0102 выводится А
      DTC P0103 выводится B

    B

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (МАССА ДАТЧИКА) Click here

    А

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (НАПРЯЖЕНИЕ ИСТОЧНИКА ПИТАНИЯ)


    1. A01FIOQE82
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к датчику масссового расхода воздуха)

      Отсоедините разъем датчика массового расхода воздуха.

    2. Включите зажигание (IG).

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Положение переключателя Заданные условия
      F39-3 (+B) - масса Зажигание включено (IG) 11 - 14 В

    4. Подсоедините разъем датчика массового расхода воздуха.


    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА - ИНТЕГРИРОВАННОЕ РЕЛЕ № 1)

    OK

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА – ECM)


    1. Отсоедините разъем датчика массового расхода воздуха.

    2. Отсоедините разъем ЭБУ.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      F39-5 (VG) - F1-25 (VG) Всегда Менее 1 Ом
      F39-4 (E2G) - F1-24 (E2G) Всегда Менее 1 Ом
      F39-5 (VG) или F1-25 (VG) - масса Всегда 10 кОм или более

    4. Подсоедините разъем датчика массового расхода воздуха.

    5. Подсоедините разъем ECM.


    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА - ECM)

    OK

  4. ПРОВЕРЬТЕ РАБОТУ ДАТЧИКА МАССОВОГО РАСХОДА ВОЗДУХА


    1. Выполните проверку без снятия с автомобиля (см. стр. Click here).

    2. Выполните проверку (см. стр. Click here).

    3. Проверьте работу датчика массового расхода воздуха.


      1. Подключите GTS к DLC3.

      2. Включите зажигание (IG).

      3. Включите GTS.

      4. Войдите в следующие меню: Powertrain / Engine and ECT / Data List / MAF.

      5. Запустите двигатель.

      6. Убедитесь, что при повышении частоты вращения коленчатого вала двигателя показание MAF изменяется.

        OK
        Показания изменяются.

    NG

    ЗАМЕНИТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА Click here

    OK

    ЗАМЕНИТЕ ECM Click here

  5. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (МАССА ДАТЧИКА)


    1. Отсоедините разъем датчика массового расхода воздуха.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      F39-4 (E2G) - масса Всегда Менее 1 Ом

    3. Подсоедините разъем датчика массового расхода воздуха.


    NG

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА – ECM) Click here

    OK

    ЗАМЕНИТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА Click here

  6. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА – ECM)


    1. Отсоедините разъем датчика массового расхода воздуха.

    2. Отсоедините разъем ЭБУ.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Условие Заданные условия
      F39-4 (E2G) - F1-24 (E2G) Всегда Менее 1 Ом

    4. Подсоедините разъем датчика массового расхода воздуха.

    5. Подсоедините разъем ECM.


    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА - ECM)

    OK

    ЗАМЕНИТЕ ECM Click here
