СИСТЕМА ИММОБИЛАЙЗЕРА ДВИГАТЕЛЯ (для моделей с интеллектуальной системой посадки и запуска), Diagnostic DTC:B2799

Код DTC Наименование DTC
B2799 Неисправность системы иммобилайзера двигателя

ОПИСАНИЕ


Код DTC Условие обнаружения DTC Неисправный участок Операция подтверждения вывода DTC
B2799

Выполняется одно из следующих условий (логика диагностирования за 1 поездку*4):


  • Сбой связи или неисправность линий передачи данных между ECM и блоком идентификационного кода (ЭБУ кода иммобилайзера)*1 или ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)*2.

  • При передаче данных между ECM и блоком идентификационного кода (ЭБУ кода иммобилайзера)*1 или ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)*2 не удается проверить передаваемый код.

  • Блок идентификационного кода (ЭБУ кода иммобилайзера)*1

  • ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)*2

  • ECM

  • Телефонный приемопередатчик в сборе*3

  • Жгут проводов или разъем

Выполняется любое из следующих условий:


  • В течение 10 с после начала выполнения операции запуска двигателя (когда рычаг переключения передач находится в положении P, и нажата педаль тормоза, нажмите выключатель зажигания, имея при себе ключ). В случае неисправности двигатель останавливается (передача данных начинается в течение 3 с после выполнения операции запуска двигателя, а коды DTC сохраняются через 6 с).

  • Через 10 с после включения зажигания (IG), если провод подсоединен к отрицательному (-) аккумуляторной батареи после отсоединения (связь начинается в течение 3 с после включения зажигания (IG), а коды DTC сохраняются через 6 с).

Состояние автомобиля и аварийный режим работы при обнаружении неисправности
Состояние автомобиля при обнаружении неисправности Аварийный режим работы при обнаружении неисправности
Двигатель не запускается -
Связанные параметры в режимах Data List и Active Test
Код DTC Режимы Data List и Active Test
B2799 -

СХЕМА СОЕДИНЕНИЙ

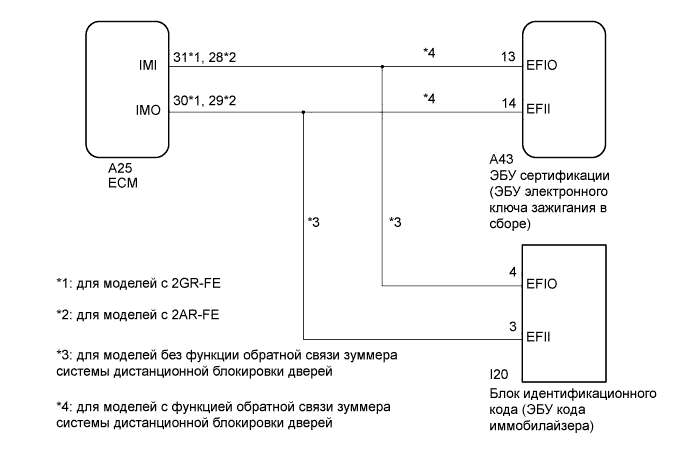

  1. Для моделей без системы блокировки

    A01EUJRE01

  2. Для моделей с системой блокировки

    A01EVQXE01

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

Note


  • В случае замены ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе), блока идентификационного кода (ЭБУ кода иммобилайзера) или телефонного приемопередатчика в сборе* обратитесь к бюллетеню технического обслуживания.

  • После ремонта выполните операцию подтверждения вывода кодов DTC и убедитесь, что коды DTC не выводятся снова.

  • При замене приемопередатчика телефона в сборе необходимо настроить контрактный режим.*


Tech Tips

Если код DTC B2799 и код DTC ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) выводятся одновременно, в первую очередь выполните поиск неисправностей для кода DTC ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРКА СИСТЕМЫ


    1. Проверьте технические характеристики автомобиля.

      Результат
      Результат Перейти к
      для моделей без системы блокировки А
      для моделей с системой блокировки B

    B

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ECM – ТЕЛЕФОННЫЙ ПРИЕМОПЕРЕДАТЧИК В СБОРЕ) Click here

    A

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (БЛОК ИДЕНТИФИКАЦИОННОГО КОДА (ЭБУ КОДА ИММОБИЛАЙЗЕРА)*3 ИЛИ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ)*4 – ECM)


    1. Отсоедините разъем А25 ECM.

    2. Отсоедините разъем I20 блока идентификационного кода (ЭБУ кода иммобилайзера).*3

    3. Отсоедините разъем А43 ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).*4


      • *3: для моделей без функции обратной связи зуммера системы дистанционной блокировки дверей

      • *4: для моделей с функцией обратной связи зуммера системы дистанционной блокировки дверей

    4. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Для моделей с 2GR-FE
      Подключение диагностического прибора Условие Заданные условия

      I20-3 (EFII) - A25-30 (IMO)*3

      A43-14 (EFII) - A25-30 (IMO)*4

      		 Всегда Менее 1 Ом
      A25-30 (IMO) - масса Всегда 10 кОм или более

      I20-4 (EFIO) - A25-31 (IMI)*3

      A43-13 (EFIO) - A25-31 (IMI)*4

      		 Всегда Менее 1 Ом
      A25-31 (IMI) - масса Всегда 10 кОм или более
      Для моделей с 2AR-FE
      Подключение диагностического прибора Условие Заданные условия

      I20-3 (EFII) - A25-29 (IMO)*3

      A43-14 (EFII) - A25-29 (IMO)*4

      		 Всегда Менее 1 Ом
      A25-29 (IMO) - масса Всегда 10 кОм или более

      I20-4 (EFIO) - A25-28 (IMI)*3

      I20-13 (EFIO) - A25-28 (IMI)*4

      		 Всегда Менее 1 Ом
      A25-28 (IMI) - масса Всегда 10 кОм или более

      • *3: для моделей без функции обратной связи зуммера системы дистанционной блокировки дверей

      • *4: для моделей с функцией обратной связи зуммера системы дистанционной блокировки дверей


    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  3. ЗАРЕГИСТРИРУЙТЕ ИДЕНТИФИКАТОР ПЕРЕДАЧИ ДАННЫХ ЭБУ


    1. Зарегистрируйте идентификатор передачи данных ЭБУ.

      Tech Tips

      См. бюллетень технического обслуживания.


    ДАЛЕЕ

  4. УДАЛИТЕ DTC


    1. Сбросьте коды DTC (см. стр. Click here).


    ДАЛЕЕ

  5. ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC


    1. Проверьте коды DTC (см. стр. Click here).

      Tech Tips

      Перед тем, как проверять DTC, выполните "операцию подтверждения вывода DTC".

      OK
      DTC B2799 не выводится.

    NG

    ЗАМЕНИТЕ ECM Click here

    OK

    КОНЕЦ (ИДЕНТИФИКАТОР ЭБУ В СИСТЕМЕ ПЕРЕДАЧИ ДАННЫХ НЕ ЗАРЕГИСТРИРОВАН)

  6. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ECM – ТЕЛЕФОННЫЙ ПРИЕМОПЕРЕДАТЧИК В СБОРЕ)


    1. Отсоедините разъем А25 ECM.

    2. Отсоедините разъем I70 приемопередатчика телефона в сборе.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Условие Заданные условия
      I70-8 (BLK3) - A25-31 (IMI) Всегда Менее 1 Ом
      A25-30 (IMO) - масса Всегда 10 кОм или более
      I70-7 (BLK2) - A25-30 (IMO) Всегда Менее 1 Ом
      A25-31 (IMI) - масса Всегда 10 кОм или более

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  7. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) - ТЕЛЕФОННЫЙ ПРИЕМОПЕРЕДАТЧИК В СБОРЕ)


    1. Отсоедините разъем А43 ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Условие Заданные условия
      I70-1 (BLK1) - A43-14 (EFII) Всегда Менее 1 Ом
      A43-13 (EFIO) - масса Всегда 10 кОм или более
      I70-2 (BLK4) - A43-13 (EFIO) Всегда Менее 1 Ом
      A43-14 (EFII) - масса Всегда 10 кОм или более

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  8. РЕГИСТРАЦИЯ ИДЕНТИФИКАТОРА ПЕРЕДАЧИ ДАННЫХ ЭБУ


    1. Зарегистрируйте идентификатор передачи данных ЭБУ.

      Tech Tips

      См. бюллетень технического обслуживания.


    ДАЛЕЕ

  9. УДАЛИТЕ DTC


    1. Сбросьте коды DTC (см. стр. Click here).


    ДАЛЕЕ

  10. ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC


    1. Проверьте коды DTC (см. стр. Click here).

      Tech Tips

      Перед тем, как проверять DTC, выполните "операцию подтверждения вывода DTC".

      OK
      DTC B2799 не выводится.

    NG

    ЗАМЕНИТЬ ПРИЕМОПЕРЕДАТЧИК ТЕЛЕФОНА В СБОРЕ Click here

    OK

    КОНЕЦ (ИДЕНТИФИКАТОР ЭБУ В СИСТЕМЕ ПЕРЕДАЧИ ДАННЫХ НЕ ЗАРЕГИСТРИРОВАН)

  11. ЗАМЕНИТЬ ПРИЕМОПЕРЕДАТЧИК ТЕЛЕФОНА В СБОРЕ


    1. Временно замените телефонный приемопередатчик в сборе новым или заведомо исправным.

      Tech Tips

      См. бюллетень технического обслуживания.


    ДАЛЕЕ

  12. РЕГИСТРАЦИЯ ИДЕНТИФИКАТОРА ПЕРЕДАЧИ ДАННЫХ ЭБУ


    1. Зарегистрируйте идентификатор передачи данных ЭБУ.

      Tech Tips

      См. бюллетень технического обслуживания.


    ДАЛЕЕ

  13. УДАЛИТЕ DTC


    1. Сбросьте коды DTC (см. стр. Click here).


    ДАЛЕЕ

  14. ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC


    1. Проверьте коды DTC (см. стр. Click here).

      Tech Tips

      Перед тем, как проверять DTC, выполните "операцию подтверждения вывода DTC".

      OK
      DTC B2799 не выводится.

    NG

    ЗАМЕНИТЕ ECM Click here

    OK

    КОНЕЦ (ТЕЛЕФОННЫЙ ПРИЕМОПЕРЕДАТЧИК В СБОРЕ НЕИСПРАВЕН)

  15. ЗАМЕНИТЕ ECM


    1. Временно замените ECM новым или заведомо исправным (см. стр. Click here для моделей с 2AR-FE, Click here для моделей с 2GR-FE).


    ДАЛЕЕ

  16. УДАЛИТЕ DTC


    1. Сбросьте коды DTC (см. стр. Click here).


    ДАЛЕЕ

  17. ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC


    1. Проверьте коды DTC (см. стр. Click here).

      Tech Tips

      Перед тем, как проверять DTC, выполните "операцию подтверждения вывода DTC".

      OK
      DTC B2799 не выводится.
      Результат
      Результат Следующий шаг
      OK А
      NG (для моделей без функции обратной связи зуммера системы дистанционной блокировки дверей) B
      NG (для моделей с функцией обратной связи зуммера системы дистанционной блокировки дверей) C

    B

    ЗАМЕНИТЕ БЛОК ИДЕНТИФИКАЦИОННОГО КОДА (ЭБУ КОДА ИММОБИЛАЙЗЕРА)

    C

    ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ)

    А

    КОНЕЦ (ECM НЕИСПРАВЕН)
