ИНТЕЛЛЕКТУАЛЬНАЯ СИСТЕМА ПОСАДКИ И ЗАПУСКА (для функции запуска) Не изменяется режим работы источника питания– питание не включается (IG и ACC)

ОПИСАНИЕ

При выполнении любой из следующих операций ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) получает сигнал и изменяет режим источника питания.


Tech Tips

При отсоединении провода от отрицательного вывода (-) аккумуляторной батареи и повторного подсоединения его к этому выводу источник питания возвращается к тому же режиму работы, что и до отсоединения провода.

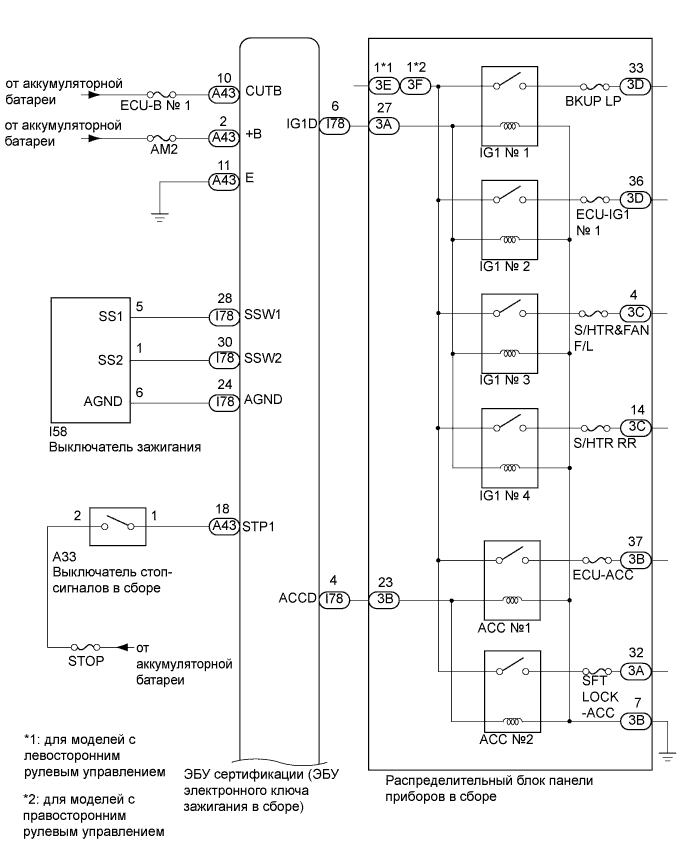

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A01ESRIE01
A01EUTPE01

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

Note


  • При использовании портативного диагностического прибора с выключенным зажиганием выполните одну из следующих операций: 1) поочередно устанавливайте выключатель освещения какого-либо дверного проема во включенное и выключенное состояния с интервалом не более 1,5 с до тех пор, пока не установится связь между прибором и автомобилем, или 2) подсоедините портативный диагностический прибор к автомобилю, выберите тип автомобиля в ручном режиме, а затем войдите в следующие меню: Body / Entry & Start / DTC.

  • Интеллектуальная система посадки и запуска (при реализации функции запуска) обменивается данными с использованием мультиплексной системы передачи данных (системы передачи данных LIN) и системы передачи данных CAN. Выполните диагностику связи согласно указаниям раздела "Процедура поиска неисправностей" (см. стр. Click here). Приступать к диагностике интеллектуальной системы посадки и запуска (при реализации функции запуска) следует только после подтверждения нормальной работы систем передачи данных.

  • Убедитесь в том, что коды DTC не выводятся. Если выводятся какие-либо коды DTC, обратитесь к таблице диагностических кодов неисправностей (см. стр. Click here).

  • Если интеллектуальная система посадки и запуска отключена с помощью настроек, выполняемых пользователем, то перед началом диагностики включите систему (см. стр. Click here).

  • Перед заменой ЭБУ сертификации (ЭБУ электронного ключа зажигания) обратитесь к мерам предосторожности для интеллектуальной системы посадки и запуска (при реализации функции запуска) (см. стр. Click here).

  • Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.

  • По окончании ремонта убедитесь, что неисправность не проявляется вновь.

Tech Tips

Связанные параметры режимов Data List и Active Test
Признаки неисправностей Параметр Data List Параметр Active Test
Не устанавливается режим источника питания ON (ВКЛ) (IG или ACC)

    Power Source Control

  • Start Switch1

  • Start Switch2

  • Power Supply Condition

  • IG1 Relay Monitor(Inside)

  • IG2 Relay Monitor (Inside)

  • IG1 Relay Monitor (Outside)

  • IG2 Relay Monitor(Outside)

  • Latch Circuit

  • ACC Relay Monitor

 -

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ СИСТЕМУ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ


    1. Проверьте работу функции дистанционной блокировки дверей при помощи передатчика электронного ключа.

      OK
      Функция дистанционного управления замками дверей работает.

    NG

    ПЕРЕЙДИТЕ К ДРУГОЙ БЛОК-СХЕМЕ ("Не работают все функции блокировки и разблокировки дверей системы посадки и системы дистанционной блокировки дверей") Click here

    OK

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ИСТОЧНИК ПИТАНИЯ)

    A01EW7SE07
    Обозначения на рисунке
    *a

    Вид сзади разъема со стороны жгута проводов

    (к ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе))

    1. Отсоедините разъем A43 от ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      A43-2 (+B) - масса Всегда 11 - 14 В

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ В ЦЕПИ, ПОДКЛЮЧЕННОЙ К ИСТОЧНИКУ ПИТАНИЯ

    OK

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (МАССА)

    A01EW7SE08
    Обозначения на рисунке
    *a

    Вид сзади разъема со стороны жгута проводов

    (к ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе))

    1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      A43-11 (E) - масса Всегда Менее 1 Ом

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  4. ПРОВЕРЬТЕ ИНТЕЛЛЕКТУАЛЬНУЮ СИСТЕМУ ПОСАДКИ И ЗАПУСКА


    1. Извлеките батарею из передатчика электронного ключа (см. стр. Click here).

    2. A01EVPHE01
      Обозначения на рисунке
      *1 Выключатель зажигания
      *2 Передатчик электронного ключа в сборе

      Нажав педаль тормоза, поднесите передатчик электронного ключа к выключателю зажигания и проверьте, изменяется ли режим источника питания.

      OK
      Режим источника питания изменяется.

      Tech Tips

      Если режим источника питания изменяется, верификация в салоне производится неправильно.

      Результат
      Результат Перейдите к
      Режим источника питания не изменяется. А
      Режим источника питания изменяется. B

    B

    СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА Click here

    А

  5. СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА


    1. Подсоедините портативный диагностический прибор к DLC3.

    2. Включите портативный диагностический прибор.

    3. Войдите в следующие меню: Body / Power Source Control / Data List.

    4. В соответствии с указаниями на дисплее портативного диагностического прибора считайте данные в режиме Data List.

      Power Source Control
      Информация на дисплее прибора Измеряемая величина / диапазон измерения Нормальное состояние Заданные условия
      Stop Light Switch1 Состояние педали тормоза / ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): педаль тормоза нажата

      OFF (ВЫКЛ): педаль тормоза отпущена

      • Этот параметр используется для проверки исправности выключателя стоп-сигналов.

      • Когда этот параметр принимает значение OFF (ВЫКЛ), двигатель запустить невозможно.

      • Если этот выключатель неисправен, двигатель можно запустить, нажав и удерживая выключатель зажигания в течение определенного времени.
      OK
      На экране отображается ON (ВКЛ) (педаль тормоза нажата) и OFF (ВЫКЛ) (педаль тормоза отпущена).

    NG

    ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ Click here

    OK

  6. СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА


    1. В соответствии с указаниями на дисплее портативного диагностического прибора считайте данные в режиме Data List.

      Power Source Control
      Информация на дисплее прибора Измеряемая величина / диапазон измерения Нормальное состояние Замечание по диагностике
      Power Supply Condition Состояние источника питания / IG2 ON, ST ON, All OFF, IG1 ON или ACC ON

      All OFF: Выключатель зажигания в состоянии OFF (ВЫКЛ) (ACC и IG)

      ACC ON: Зажигание включено (АСС)

      IG1 ON: Выключатель зажигания включен (IG) (реле IG1 включено)

      IG2 ON: Выключатель зажигания включен (IG) (реле IG2 включено)

      ST ON: Отправка сигнала запроса запуска двигателя

      		 Поскольку реле IG1 и IG2 включаются приблизительно одновременно, сигнал IG1 ON может не отображаться (реле IG1 включается на очень короткое время).

    2. При выключенном зажигании и нажатой педали тормоза поднесите передатчик электронного ключа к выключателю зажигания не менее чем на 2 с и проверьте данные в режиме Data List.

      OK
      В режиме Data List отображается IG2 ON (ВКЛ).

      Tech Tips

      Если интеллектуальная система посадки и запуска была отключена в меню настройки, в Data List отображается ACC ON (ВКЛ).


    NG

    ПРОВЕРЬТЕ DTC Click here

    OK

  7. ПРОВЕРЬТЕ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ)


    1. В соответствии с указаниями на дисплее портативного диагностического прибора считайте данные в режиме Data List.

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      A01EYMEE09
      Обозначения на рисунке
      *a

      Устройство с подсоединенным жгутом проводов

      (ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе))

      		 - -

    3. В соответствии с указаниями на дисплее портативного диагностического прибора считайте данные в режиме Data List.

      Power Source Control
      Информация на дисплее прибора Измеряемая величина / диапазон измерения Нормальное состояние Замечание по диагностике
      Power Supply Condition Состояние источника питания / IG2 ON, ST ON, All OFF, IG1 ON или ACC ON

      All OFF: Выключатель зажигания в состоянии OFF (ВЫКЛ) (ACC и IG)

      ACC ON: Зажигание включено (АСС)

      IG1 ON: Выключатель зажигания включен (IG) (реле IG1 включено)

      IG2 ON: Выключатель зажигания включен (IG) (реле IG2 включено)

      ST ON: Отправка сигнала запроса запуска двигателя

      		 Поскольку реле IG1 и IG2 включаются приблизительно одновременно, сигнал IG1 ON может не отображаться (реле IG1 включается на очень короткое время).

    4. Измерьте напряжение во время проверки в режиме Data List с помощью портативного диагностического прибора.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      I78-6 (IG1D) - масса Зажигание выключено 1 В или менее
      Выключатель зажигания в положении ACC 1 В или менее
      Зажигание включено (IG) 9 В или выше
      A43-9 (IG2D) - масса Зажигание выключено 1 В или менее
      Выключатель зажигания в положении ACC 1 В или менее
      Зажигание включено (IG) 9 В или выше
      I78-4 (ACCD) - масса Зажигание выключено 1 В или менее
      Зажигание включено (IG) 8,5 В или выше
      Выключатель зажигания в положении ACC 8,5 В или выше

    NG

    ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ)

    OK

    ПРОВЕРИТЬ ЦЕПЬ СО СТОРОНЫ КОНТАКТОВ РЕЛЕ Click here

  8. СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА


    1. В соответствии с указаниями на дисплее портативного диагностического прибора считайте данные в режиме Data List.

      Power Source Control
      Информация на дисплее прибора Измеряемая величина / диапазон измерения Нормальное состояние Замечание по диагностике
      Start Switch1 Состояние выключателя зажигания 1 / ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): Выключатель зажигания нажат

      OFF (ВЫКЛ): Выключатель зажигания не нажат

      • При кратковременном нажатии выключателя зажигания показания дисплея могут не измениться.

      • Этот параметр используется для проверки исправности входного сигнала выключателя зажигания.
      Start Switch2 Состояние выключателя зажигания 2 / ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): Выключатель зажигания нажат

      OFF (ВЫКЛ): Выключатель зажигания не нажат

      • Дублирование выключателя зажигания 1. Однако при нажатии и удерживании выключателя зажигания функции управления работают только при нормальном состоянии выключателя зажигания 1 и 2.

      • Он работает так же, как контакт 1 выключателя зажигания.
      OK
      На экране отображаются значения ON (ВКЛ) (выключатель зажигания нажат) и OFF (ВЫКЛ) (выключатель зажигания не нажат).
      Результат
      Результат Следующий шаг
      NG А
      OK B

    B

    ПЕРЕЙДИТЕ К ДРУГОЙ БЛОК-СХЕМЕ (внутренний генератор не распознает ключ) Click here

    А

  9. ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ


    1. Проверьте выключатель зажигания (для моделей с 2AR-FE) (см. стр. Click here).

    2. Проверьте выключатель зажигания (для моделей с 2GR-FE) (см. стр. Click here).

      Результат
      Результат Перейти к
      OK А
      NG (для моделей с 2AR-FE) B
      NG (для моделей с 2GR-FE) C

    B

    ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ Click here

    C

    ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ Click here

    А

  10. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) - ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ)


    1. Отсоедините разъем I78 от ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      I78-28 (SSW1) - I58-5 (SS1) Всегда Менее 1 Ом
      I78-30 (SSW2) - I58-1 (SS2) Всегда Менее 1 Ом
      I78-28 (SSW1) или I58-5 (SS1) - масса Всегда 10 кОм или более
      I78-30 (SSW2) или I58-1 (SS2) - масса Всегда 10 кОм или более

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

    ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ)

  11. ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ


    1. Отсоедините разъем А33 от выключателя стоп-сигналов.

    2. Проверьте выключатель стоп-сигналов в сборе (см. стр. Click here).


    NG

    ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ Click here

    OK

  12. ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) - ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ)


    1. Отсоедините разъем А33 от выключателя стоп-сигналов.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      A43-18 (STP1) - A33-1 Всегда Менее 1 Ом
      A43-18 (STP1) или A33-1 - масса Всегда 10 кОм или более
    3. A01EV75E02
      Обозначения на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе))

      Подсоедините разъем A43 выключателя стоп-сигналов в сборе.

    4. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      A43-18 (STP1) - масса Педаль тормоза отпущена 1 В или менее
      Педаль тормоза нажата 9 В или выше

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

    ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ)

  13. ПРОВЕРЬТЕ DTC


    1. Войдите в следующие меню:

      Для функции посадки и запуска: Body / Entry & Start / Trouble Codes.

    2. Проверьте наличие кодов DTC.

      Результат
      Результат Перейдите к

      Следующие коды DTC не выводятся:


      • B2784

      • B278A

      		 А
      Выводится DTC B2784. B
      Код DTC B278A выводится C

    B

    ПЕРЕЙДИТЕ К ДРУГОЙ БЛОК-СХЕМЕ (DTC B2784) Click here

    C

    ПЕРЕЙДИТЕ К ДРУГОЙ БЛОК-СХЕМЕ (DTC B278A) Click here

    А

    ЗАМЕНИТЕ ПЕРЕДАТЧИК ЭЛЕКТРОННОГО КЛЮЧА Click here
