НИЖНИЙ РЫЧАГ ПЕРЕДНЕЙ ПОДВЕСКИ (для моделей с 1AZ-FE) СНЯТИЕ


  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

    Note

    После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечаниями относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи (см. стр. Click here).

  2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

    Note

    После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).

  3. СНИМИТЕ ПЕРЕДНИЕ КОЛЕСА

  4. СНИМИТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА С ТЯГОЙ В СБОРЕ

    (см. стр. Click here)

  5. СНИМИТЕ ПЕРЕДНЮЮ НАРУЖНУЮ ВЕРХНЮЮ ПАНЕЛЬ КОЖУХА В СБОРЕ


    1. A01EVIB

      Освободите 2 зажима и отсоедините жгут проводов от передней наружной верхней панели кожуха в сборе.

    2. A01EYMF

      Выверните 10 болтов и снимите переднюю наружную верхнюю панель кожуха в сборе.

  6. СНИМИТЕ КРЫШКУ ДВИГАТЕЛЯ № 1 В СБОРЕ


    1. A01EX8D

      Отверните 2 гайки и снимите крышку двигателя № 1.

  7. СНИМИТЕ КРЫШКУ ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ


    1. A01EV7D

      Отсоедините разъем электровакуумного клапана.

    2. Отсоедините 2 вакуумных шланга электровакуумного клапана.

    3. Отсоедините шланг продувочного трубопровода от 2 зажимов.

    4. Отсоедините разъем датчика массового расхода воздуха.

    5. Отсоедините зажим жгута проводов.

    6. Ослабьте 2 болта и снимите крышку воздушного фильтра.

    7. A01EW34

      Отсоедините шланг вентиляции картера от крышки головки блока цилиндров.

    8. A01EX2PE01
      Обозначения на рисунке
      *1 Зажим шланга воздушного фильтра

      Зажмите хомут шланга воздушного фильтра, как показано на рисунке, и отсоедините крышку воздушного фильтра от корпуса дроссельной заслонки с электродвигателем в сборе.

    9. Извлеките фильтрующий элемент воздушного фильтра в сборе из корпуса воздушного фильтра.

  8. СНИМИТЕ КОРПУС ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ


    1. A01ESTN

      Отсоедините зажим жгута проводов.

    2. Выверните 3 болта и снимите корпус воздушного фильтра в сборе.

  9. СНИМИТЕ ПОДВИЖНУЮ РЕЙКУ ДВИГАТЕЛЯ В СБОРЕ


    1. A01EX2T

      Выверните 3 болта и снимите подвижную рейку двигателя.

  10. СНИМИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ЛЕВОГО ПЕРЕДНЕГО КОЛЕСА

  11. СНИМИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ПРАВОГО ПЕРЕДНЕГО КОЛЕСА

  12. СНИМИТЕ ЛЕВУЮ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ

  13. СНИМИТЕ ПРАВУЮ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ

  14. СНИМИТЕ УПЛОТНЕНИЕ ФАРТУКА ЛЕВОГО ПЕРЕДНЕГО КРЫЛА (с левой стороны)

  15. СНИМИТЕ УПЛОТНЕНИЕ ФАРТУКА ПРАВОГО ПЕРЕДНЕГО КРЫЛА (с правой стороны)

  16. ОТСОЕДИНИТЕ КИСЛОРОДНЫЙ ДАТЧИК


    1. A01EYXZ

      Отсоедините разъем кислородного датчика.

  17. ОТСОЕДИНИТЕ ПЕРЕДНЮЮ ПОДУШКУ ОПОРЫ ДВИГАТЕЛЯ


    1. A01EV6D

      Отверните 3 гайки, чтобы отсоединить переднюю подушку опоры двигателя от передней рамы в сборе.

  18. СНИМИТЕ ЛЕВУЮ ПОДУШКУ ОПОРЫ ДВИГАТЕЛЯ (с левой стороны)


    1. A01EX06

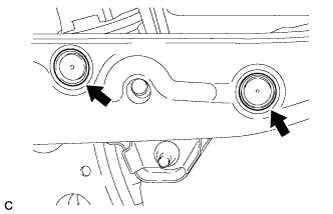

      Снимите 2 пробки отверстий.

    2. A01EUOI

      Отверните 4 гайки от левой подушки опоры двигателя.

    3. A01EXCZE02
      Обозначения на рисунке
      *1 Домкрат
      *2 Деревянный брусок

      Подоприте двигатель в сборе с трансмиссией с помощью домкрата и деревянного бруска, как показано на рисунке. Следя за тем, чтобы окружающие двигатель узлы не создавали помех, наклоните двигатель в сборе с трансмиссией, установив его в такое положение, чтобы можно было снять левую подушку опоры двигателя.

      Note


      • Не ставьте деревянный брусок под масляный поддон.

      • Действуйте осторожно, чтобы не повредить элементы, окружающие двигатель в сборе с трансмиссией в блоке с главной передачей.

      • Наклоняйте двигатель в сборе с трансмиссией как можно меньше.

      • Убедитесь в устойчивости домкрата и деревянного бруска.

      • Не убирайте опору двигателя в сборе с трансмиссией, пока не будет завершена установка левой подушки опоры двигателя.

    4. A01EVUK

      Снимите левую подушку опоры двигателя с передней рамы в сборе.

  19. СНИМИТЕ ЛЕВЫЙ НИЖНИЙ РЫЧАГ ПЕРЕДНЕЙ ПОДВЕСКИ № 1 В СБОРЕ (с левой стороны)


    1. A01EWRJ

      Выверните болт, отверните 2 гайки и снимите нижний рычаг передней подвески № 1 с левого нижнего переднего шарового шарнира в сборе.

    2. A01ETG8

      Выверните 3 болта и снимите гайку и левый нижний рычаг передней подвески № 1 в сборе с передней рамы в сборе.

      Note

      При выворачивании болта удерживайте гайку, не давая ей вращаться.

    3. Снимите упор втулки нижнего рычага передней подвески с левого нижнего рычага передней подвески № 1 в сборе.

  20. СНИМИТЕ ПРАВУЮ ПОДУШКУ ОПОРЫ ДВИГАТЕЛЯ (с правой стороны)


    1. A01EYIG

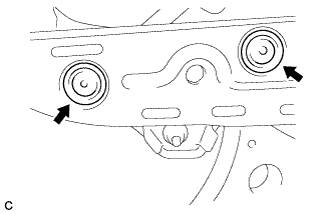

      Снимите 2 пробки отверстий.

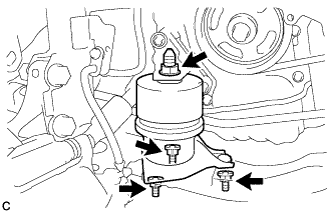

    2. A01EYQY

      Отверните 4 гайки от правой подушки опоры двигателя.

    3. A01EUH0E02
      Обозначения на рисунке
      *1 Домкрат
      *2 Деревянный брусок

      Подоприте двигатель в сборе с трансмиссией с помощью домкрата и деревянного бруска, как показано на рисунке. Следя за тем, чтобы окружающие двигатель узлы не создавали помех, наклоните двигатель в сборе с трансмиссией, установив его в такое положение, чтобы можно было снять правую подушку опоры двигателя.

      Note


      • Не ставьте деревянный брусок под масляный поддон.

      • Действуйте осторожно, чтобы не повредить элементы, окружающие двигатель в сборе с трансмиссией в блоке с главной передачей.

      • Наклоняйте двигатель в сборе с трансмиссией как можно меньше.

      • Убедитесь в устойчивости домкрата и деревянного бруска.

      • Не убирайте опору двигателя в сборе с трансмиссией, пока не будет завершена установка правой подушки опоры двигателя.

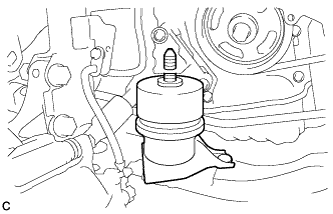

    4. A01EXGB

      Снимите правую подушку опоры двигателя с передней рамы в сборе.

  21. СНИМИТЕ ПРАВЫЙ НИЖНИЙ РЫЧАГ ПЕРЕДНЕЙ ПОДВЕСКИ № 1 В СБОРЕ (с правой стороны)


    1. A01EUM9

      Выверните болт, отверните 2 гайки и снимите нижний рычаг передней подвески № 1 с правого нижнего переднего шарового шарнира в сборе.

    2. A01ESTV

      Выверните 3 болта и снимите гайку и правый нижний рычаг передней подвески № 1 в сборе с передней рамы в сборе.

      Note

      При выворачивании болта удерживайте гайку, не давая ей вращаться.

    3. Снимите упор втулки нижнего рычага передней подвески с правого нижнего рычага передней подвески № 1 в сборе.
