ЗАДНЕЕ СИДЕНЬЕ В СБОРЕ (для складывающихся сидений) ПОВТОРНАЯ СБОРКА


  1. УСТАНОВИТЕ ОБИВКУ ПОДУШКИ МНОГОМЕСТНОГО НЕРАЗДЕЛЬНОГО ЗАДНЕГО СИДЕНЬЯ


    1. Предварительно установите обивку подушки многоместного нераздельного заднего сиденья на подушку многоместного нераздельного заднего сиденья.

    2. С помощью съемника витковых пружин установите 24 новые витковые пружины.

      A01ET4J

      Note


      • Старайтесь не повредить обивку подушки нераздельного заднего сиденья.

      • Обеспечьте надежную установку витковых пружин, как показано на рисунке, не допуская образования складок на обивке подушки нераздельного заднего сиденья.

    3. Для моделей без системы подогрева сидений:


      1. Закрепите обивку подушки многоместного нераздельного заднего сиденья на подушке многоместного нераздельного заднего сиденья с помощью 46 новой витковой пружины, используя щипцы для витковых пружин.

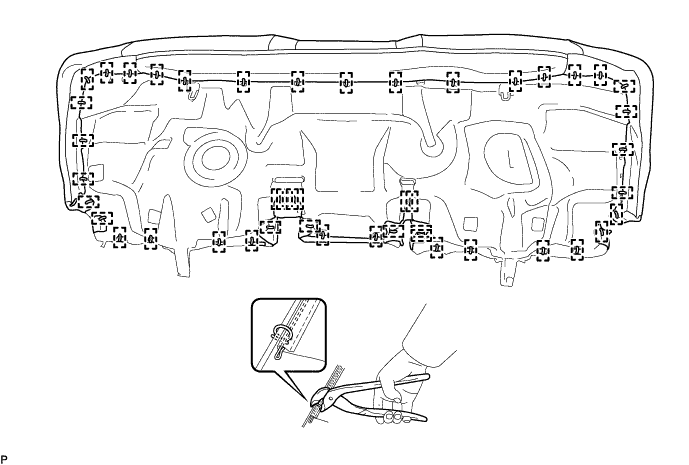

        A01EUPK

        Note


        • Старайтесь не повредить обивку подушки нераздельного заднего сиденья.

        • Обеспечьте надежную установку витковых пружин, как показано на рисунке, не допуская образования складок на обивке подушки нераздельного заднего сиденья.

    4. Для моделей с системой подогрева сидений:


      1. Закрепите обивку подушки многоместного нераздельного заднего сиденья на подушке многоместного нераздельного заднего сиденья с помощью 48 новой витковой пружины, используя щипцы для витковых пружин.

        A01EVIQ

        Note


        • Старайтесь не повредить обивку подушки нераздельного заднего сиденья.

        • Обеспечьте надежную установку витковых пружин, как показано на рисунке, не допуская образования складок на обивке подушки нераздельного заднего сиденья.

  2. УСТАНОВИТЕ ОБИВКУ СПИНКИ РАЗДЕЛЬНОГО ЗАДНЕГО СИДЕНЬЯ (с левой стороны)

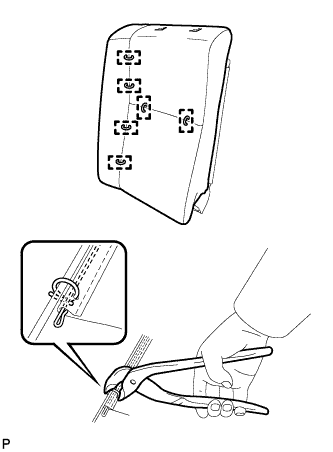

    1. A01EYZR

      Установите обивку спинки раздельного заднего сиденья и закрепите ее 6 новыми витковыми пружинами, используя щипцы для витковых пружин.

      Note


      • Будьте осторожны, не повредите подушку спинки раздельного заднего сиденья.

      • Обеспечьте надежную установку витковых пружин, как показано на рисунке, не допуская образования складок на обивке спинки раздельного заднего сиденья.

  3. УСТАНОВИТЕ ОБИВКУ СПИНКИ РАЗДЕЛЬНОГО ЗАДНЕГО СИДЕНЬЯ ВМЕСТЕ С ПОДУШКОЙ (с левой стороны)


    1. Временно установите обивку спинки раздельного заднего сиденья с подушкой на раму спинки левого заднего сиденья в сборе.

    2. A01EYTJ

      Установите 2 держателя подголовника заднего сиденья и закрепите 4 захватами.

    3. A01ESYX

      Введите в зацепление 2 крепления.

    4. A01EV7B

      С помощью съемника витковых пружин установите 6 новые витковые пружины.

      Note


      • Будьте осторожны, не повредите подушку спинки раздельного заднего сиденья.

      • Обеспечьте надежную установку витковых пружин, как показано на рисунке, не допуская образования складок на обивке спинки раздельного заднего сиденья.

    5. A01EU9H

      Установите обивку спинки заднего сиденья раздельного типа вместе с подушкой и введите в зацепление 2 креплений.

  4. УСТАНОВИТЕ РЕГУЛИРУЮЩИЙ ВЕРХНИЙ ДЕРЖАТЕЛЬ ЗАМКА СПИНКИ ЗАДНЕГО СИДЕНЬЯ (с левой стороны)


    1. A01EWON

      Установите верхний держатель замка спинки заднего сиденья и закрепите его 4 захватами.

  5. УСТАНОВИТЕ НАПРАВЛЯЮЩУЮ ПЛЕЧЕВОГО КРЕПЛЕНИЯ ЦЕНТРАЛЬНОГО РЕМНЯ БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНЬЯ (для левой стороны)


    1. A01EVK3

      Введите в зацепление направляющую.

    2. Установите направляющую плечевого крепления центрального ремня заднего сиденья и закрепите ее 2 винтами.

  6. УСТАНОВИТЕ ОБИВКУ СПИНКИ РАЗДЕЛЬНОГО ЗАДНЕГО СИДЕНЬЯ (с правой стороны)

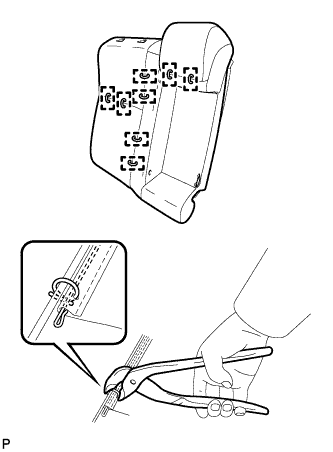

    1. A01EWH9

      Установите обивку спинки раздельного заднего сиденья на подушку спинки раздельного заднего сиденья и закрепите ее 8 новыми витковыми пружинами, используя щипцы для витковых пружин.

      Note


      • Будьте осторожны, не повредите подушку спинки раздельного заднего сиденья.

      • Обеспечьте надежную установку витковых пружин, как показано на рисунке, не допуская образования складок на обивке спинки раздельного заднего сиденья.

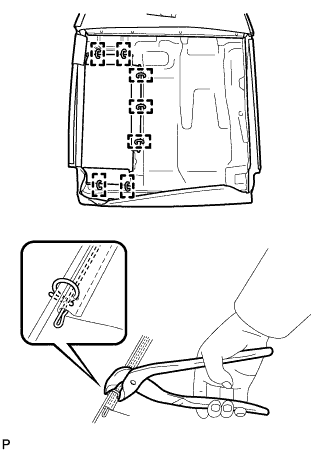

    2. A01EX0G

      С помощью съемника витковых пружин установите 7 новые витковые пружины.

      Note


      • Будьте осторожны, не повредите подушку спинки раздельного заднего сиденья.

      • Обеспечьте надежную установку витковых пружин, как показано на рисунке, не допуская образования складок на обивке спинки раздельного заднего сиденья.

  7. УСТАНОВИТЕ ОБИВКУ СПИНКИ РАЗДЕЛЬНОГО ЗАДНЕГО СИДЕНЬЯ ВМЕСТЕ С ПОДУШКОЙ (с правой стороны)


    1. Временно установите обивку спинки раздельного заднего сиденья с подушкой на раму спинки правого заднего сиденья в сборе.

    2. A01EYQM

      Введите в зацепление 4 захвата и установите 2 держателя подголовника заднего сиденья.

    3. A01EUCA

      Введите в зацепление 2 крепления.

    4. A01EUG5

      Установите обивку спинки раздельного заднего сиденья на раму спинки заднего сиденья и закрепите ее 7 новыми витковыми пружинами, используя щипцы для витковых пружин.

      Note


      • Будьте осторожны, не повредите подушку спинки раздельного заднего сиденья.

      • Обеспечьте надежную установку витковых пружин, как показано на рисунке, не допуская образования складок на обивке спинки раздельного заднего сиденья.

    5. A01EWEA

      Установите обивку спинки заднего сиденья раздельного типа вместе с подушкой и введите в зацепление 2 креплений.

  8. УСТАНОВИТЕ ВЕРХНИЙ ДЕРЖАТЕЛЬ ЗАМКА СПИНКИ ЗАДНЕГО СИДЕНЬЯ (с правой стороны)


    1. A01ETMS

      Установите верхний держатель замка спинки заднего сиденья и закрепите его 4 захватами.

  9. УСТАНОВИТЕ НАКЛАДКУ ПЕТЛИ СПИНКИ ЗАДНЕГО СИДЕНЬЯ (с правой стороны)


    1. A01ETV6

      Установите накладку петли спинки заднего сиденья, как показано на рисунке.

  10. УСТАНОВИТЕ ПОДСТАВКУ ДЛЯ ЧАШКИ ЦЕНТРАЛЬНОГО ПОДЛОКОТНИКА ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для правой стороны)

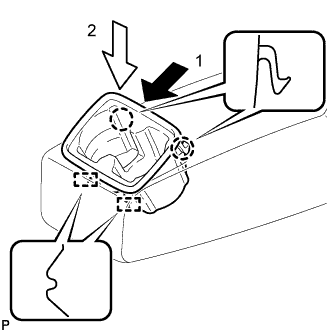

    1. A01EXRUE01

      Введите в зацепление 2 захвата и 2 направляющих, которые указаны стрелками, в порядке, показанном на рисунке, чтобы установить подставку для чашки центрального подлокотника заднего сиденья в сборе.

  11. УСТАНОВИТЕ ЦЕНТРАЛЬНЫЙ ПОДЛОКОТНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (с правой стороны)


    1. A01EYK3

      Введите в зацепление 2 захвата, чтобы закрепить втулку.

    2. A01EWRL

      Введите в зацепление направляющую.

    3. Закрепите центральный подлокотник заднего сиденья в сборе с помощью болта и шайбы.

      Torque:
      6,0 Н*м  { 61 кгс*см, 53 фунт-сила-дюйма }

  12. УСТАНОВИТЕ КОЛПАЧОК ПОДЛОКОТНИКА СИДЕНЬЯ № 1 (с правой стороны)


    1. A01EXN4

      Введите в зацепление 3 захвата и установите колпачок подлокотника сиденья № 1.

  13. УСТАНОВИТЕ ЛЕВУЮ НАПРАВЛЯЮЩУЮ ПЛЕЧЕВОГО КРЕПЛЕНИЯ РЕМНЯ ЗАДНЕГО СИДЕНЬЯ


    1. A01EXMJ

      Введите в зацепление направляющую.

    2. Установите направляющую плечевого крепления ремня безопасности левого заднего сиденья и закрепите ее 2 винтами.

  14. УСТАНОВИТЕ ПРАВУЮ НАПРАВЛЯЮЩУЮ ПЛЕЧЕВОГО КРЕПЛЕНИЯ РЕМНЯ ЗАДНЕГО СИДЕНЬЯ


    1. A01EYS9

      Введите в зацепление направляющую.

    2. Установите направляющую плечевого крепления правого ремня заднего сиденья и закрепите ее 2 винтами.
