ЗАДНЕЕ СИДЕНЬЕ В СБОРЕ (для складывающихся сидений) ПОВТОРНАЯ СБОРКА


  1. УСТАНОВИТЕ ОБИВКУ ПОДУШКИ МНОГОМЕСТНОГО НЕРАЗДЕЛЬНОГО ЗАДНЕГО СИДЕНЬЯ


    1. Предварительно установите обивку подушки многоместного нераздельного заднего сиденья на подушку многоместного нераздельного заднего сиденья.

    2. С помощью съемника витковых пружин установите 24 новые витковые пружины.

      A01ET4J

      Note


      • Соблюдайте осторожность, чтобы не повредить обивку.

      • При установке витковых пружин постарайтесь минимизировать образование складок.

    3. Закрепите обивку подушки многоместного нераздельного заднего сиденья на подушке многоместного нераздельного заднего сиденья с помощью 40 новых витковых пружин, используя щипцы для витковых пружин.

      A01EYUD

      Note


      • Соблюдайте осторожность, чтобы не повредить обивку.

      • При установке витковых пружин постарайтесь минимизировать образование складок.

  2. УСТАНОВИТЕ ОБИВКУ СПИНКИ РАЗДЕЛЬНОГО ЗАДНЕГО СИДЕНЬЯ (с левой стороны)


    1. A01EYZR

      Установите обивку спинки раздельного заднего сиденья и закрепите ее 6 новыми витковыми пружинами, используя щипцы для витковых пружин.

      Note


      • Соблюдайте осторожность, чтобы не повредить обивку.

      • При установке витковых пружин постарайтесь минимизировать образование складок.

  3. УСТАНОВИТЕ ОБИВКУ СПИНКИ РАЗДЕЛЬНОГО ЗАДНЕГО СИДЕНЬЯ ВМЕСТЕ С ПОДУШКОЙ (с левой стороны)


    1. Временно установите обивку спинки раздельного заднего сиденья с подушкой на раму спинки заднего сиденья в сборе.

    2. A01EYTJ

      Установите 2 держателя подголовника заднего сиденья и закрепите 4 захватами.

    3. A01ESYX

      Введите в зацепление 2 крепления.

    4. A01EV7B

      С помощью щипцов для витковых пружин установите 6 новых витковых пружин.

      Note


      • Соблюдайте осторожность, чтобы не повредить обивку.

      • При установке витковых пружин постарайтесь минимизировать образование складок.

    5. A01EU9H

      Установите обивку спинки заднего сиденья раздельного типа вместе с подушкой и введите в зацепление 2 креплений.

  4. УСТАНОВИТЕ РЕГУЛИРУЮЩИЙ ВЕРХНИЙ ДЕРЖАТЕЛЬ ЗАМКА СПИНКИ ЗАДНЕГО СИДЕНЬЯ (с левой стороны)


    1. A01EWON

      Установите верхний держатель замка спинки заднего сиденья и закрепите его 4 захватами.

  5. УСТАНОВИТЕ НАПРАВЛЯЮЩУЮ ПЛЕЧЕВОГО КРЕПЛЕНИЯ ЦЕНТРАЛЬНОГО РЕМНЯ БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНЬЯ (для левой стороны)


    1. A01EVK3

      Введите в зацепление направляющую.

    2. Установите направляющую плечевого крепления центрального ремня заднего сиденья и закрепите ее 2 винтами.

  6. УСТАНОВИТЕ ОБИВКУ СПИНКИ РАЗДЕЛЬНОГО ЗАДНЕГО СИДЕНЬЯ (с правой стороны)


    1. A01EWH9

      Установите обивку спинки раздельного заднего сиденья на подушку спинки раздельного заднего сиденья и закрепите ее 8 новыми витковыми пружинами, используя щипцы для витковых пружин.

      Note


      • Соблюдайте осторожность, чтобы не повредить обивку.

      • При установке витковых пружин постарайтесь минимизировать образование складок.

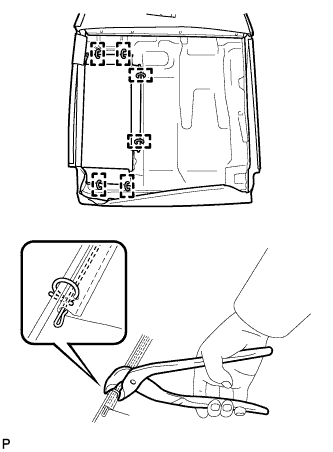

    2. A01ETAS

      С помощью съемника витковых пружин наденьте 6 новых витковых пружин.

      Note


      • Соблюдайте осторожность, чтобы не повредить обивку.

      • При установке витковых пружин постарайтесь минимизировать образование складок.

  7. УСТАНОВИТЕ ОБИВКУ СПИНКИ РАЗДЕЛЬНОГО ЗАДНЕГО СИДЕНЬЯ ВМЕСТЕ С ПОДУШКОЙ (с правой стороны)


    1. Временно установите обивку спинки раздельного заднего сиденья с подушкой на раму спинки правого заднего сиденья в сборе.

    2. A01EYQM

      Введите в зацепление 4 захвата и установите 2 держателя подголовника заднего сиденья.

    3. A01EUCA

      Введите в зацепление 2 крепления.

    4. A01EUG5

      Установите обивку спинки раздельного заднего сиденья на раму спинки заднего сиденья и закрепите ее 7 новыми витковыми пружинами, используя щипцы для витковых пружин.

      Note


      • Соблюдайте осторожность, чтобы не повредить обивку.

      • При установке витковых пружин постарайтесь минимизировать образование складок.

    5. A01EWEA

      Установите обивку спинки заднего сиденья раздельного типа вместе с подушкой и введите в зацепление 2 креплений.

  8. УСТАНОВИТЕ ВЕРХНИЙ ДЕРЖАТЕЛЬ ЗАМКА СПИНКИ ЗАДНЕГО СИДЕНЬЯ (с правой стороны)


    1. A01ETMS

      Установите верхний держатель замка спинки заднего сиденья и закрепите его 4 захватами.

  9. УСТАНОВИТЕ НАКЛАДКУ ПЕТЛИ СПИНКИ ЗАДНЕГО СИДЕНЬЯ (с правой стороны)


    1. A01ETV6

      Установите накладку петли спинки заднего сиденья, как показано на рисунке.

  10. УСТАНОВИТЕ ЦЕНТРАЛЬНЫЙ ПОДЛОКОТНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (с правой стороны)


    1. A01EYK3

      Введите в зацепление 2 захвата, чтобы закрепить втулку.

    2. A01EWRL

      Вставьте направляющую.

    3. Закрепите центральный подлокотник заднего сиденья в сборе с помощью болта и шайбы.

      Torque:
      6,0 Н*м  { 61 кгс*см, 53 фунт-сила-дюйма }

  11. УСТАНОВИТЕ КОЛПАЧОК ПОДЛОКОТНИКА СИДЕНЬЯ № 1 (с правой стороны)


    1. A01EXN4

      Введите в зацепление 3 захвата и установите колпачок подлокотника сиденья № 1.

  12. УСТАНОВИТЕ ЛЕВУЮ НАПРАВЛЯЮЩУЮ ПЛЕЧЕВОГО КРЕПЛЕНИЯ РЕМНЯ ЗАДНЕГО СИДЕНЬЯ


    1. A01EXMJ

      Введите в зацепление направляющую.

    2. Установите направляющую плечевого крепления ремня безопасности левого заднего сиденья и закрепите ее 2 винтами.

  13. УСТАНОВИТЕ ПРАВУЮ НАПРАВЛЯЮЩУЮ ПЛЕЧЕВОГО КРЕПЛЕНИЯ РЕМНЯ ЗАДНЕГО СИДЕНЬЯ


    1. A01EYS9

      Введите в зацепление направляющую.

    2. Установите направляющую плечевого крепления правого ремня заднего сиденья и закрепите ее 2 винтами.
