СИСТЕМА SFI Выходная цепь VC

ОПИСАНИЕ

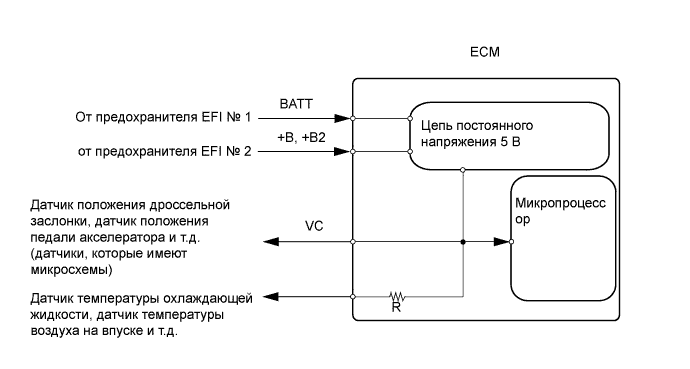

Для управления микропроцессором блок ECM постоянно формирует напряжение питания 5 В из напряжения, подаваемого с аккумуляторной батареи на контакт +B (BATT). ECM также подает это напряжение питания к датчикам через выходную цепь VC.

A01ESQ5E09

При коротком замыкании цепи VC микропроцессор блока ECM и датчика, питание к которым подается по цепи VC, не работают вследствие отсутствия питания в цепи VC. При выполнении данных условий система не запускается и контрольная лампа MIL не включается даже в случае неисправности системы.

Tech Tips

При нормальных условиях при установке замка зажигания в состояние ON (ВКЛ) включается лампа MIL. При запуске двигателя контрольная лампа MIL выключается.

СХЕМА СОЕДИНЕНИЙ

A01EW9EE01
A01EVO0E05

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ MIL


    1. Убедитесь, что контрольная лампа неисправности (MIL) загорается при включении зажигания.

      OK
      MIL загорается.

    NG
    OK
  2. ПРОВЕРЬТЕ СОСТОЯНИЕ СОЕДИНЕНИЯ МЕЖДУ ПОРТАТИВНЫМ ДИАГНОСТИЧЕСКИМ ПРИБОРОМ И ECM


    1. Подсоедините портативный диагностический прибор к DLC3.

    2. Включите зажигание.

    3. Включите портативный диагностический прибор.

    4. Проверьте состояние обмена данными между портативным диагностическим прибором и ЕСМ.

      Результат
      Результат Следующий шаг
      Обмен данными не осуществляется А
      Обмен данными осуществляется B

    B
    А
  3. ПРОВЕРЬТЕ MIL (ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ)


    1. Отсоедините разъем корпуса дроссельной заслонки с электродвигателем в сборе.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Проверьте контрольную лампу MIL.

      Результат
      Результат Следующий шаг
      MIL не загорается А
      MIL загорается B

      Tech Tips

      Выполните "Послеремонтную проверку" после замены корпуса дроссельной заслонки с электродвигателем в сборе (см. стр. Click here).


    B
    А
  4. ПРОВЕРЬТЕ MIL (ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА)


    1. Отсоедините разъем датчика положения педали акселератора в сборе.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Проверьте контрольную лампу MIL.

      Результат
      Результат Следующий шаг
      MIL не включается (для моделей с клапаном управления перемешиванием) А
      MIL загорается B
      MIL не включается (для моделей без клапана управления перемешиванием) C

    B
    C
    А
  5. ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ MIL (ПРИВОД КЛАПАНА УПРАВЛЕНИЯ ЗАБОРОМ ВОЗДУХА ДЛЯ КЛАПАНА УПРАВЛЕНИЯ ПЕРЕМЕШИВАНИЕМ)


    1. Отсоедините разъем привода клапана управления забором воздуха (для клапана управления перемешиванием).

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Проверьте контрольную лампу MIL.

      Результат
      Результат Перейти к
      MIL не загорается А
      MIL загорается B

    B
    А
  6. ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ MIL (ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДВАЛА ВПУСКНЫХ КЛАПАНОВ)


    1. Отсоедините разъем датчика положения распредвала впускных клапанов.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Проверьте контрольную лампу MIL.

      Результат
      Результат Следующий шаг
      MIL не загорается А
      MIL загорается B

    B
    А
  7. ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ MIL (ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДВАЛА ВЫПУСКНЫХ КЛАПАНОВ)


    1. Отсоедините разъем датчика положения распредвала выпускных клапанов.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Проверьте контрольную лампу MIL.

      Результат
      Результат Перейти к
      MIL не загорается А
      MIL загорается B

    B
    А
  8. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ


    1. Отсоедините разъем датчика положения распредвала выпускных клапанов.

    2. Отсоедините разъем датчика положения распредвала впускных клапанов.

    3. Отсоедините разъем корпуса дроссельной заслонки с электродвигателем в сборе.

    4. Отсоедините разъем привода клапана управления забором воздуха (для клапана управления перемешиванием)*.

      *: для моделей с клапаном управления перемешиванием

    5. Отсоедините разъем датчика положения педали акселератора в сборе.

    6. Отсоедините разъемы ECM.

    7. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Условие Заданные условия
      E26-111 (VCE1) - масса Всегда 10 кОм или более
      E26-113 (VCV1) - масса Всегда 10 кОм или более
      E26-125 (VCTA) - масса Всегда 10 кОм или более
      E26-130 (VCIA)* - масса Всегда 10 кОм или более
      A25-53 (VCPA) - масса Всегда 10 кОм или более
      A25-56 (VCP2) - масса Всегда 10 кОм или более

      *: для моделей с клапаном управления перемешиванием


    NG
    OK
