СВЕТОМАСКИРОВОЧНАЯ ЛЕНТА (для передней двери) СНЯТИЕ


  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

    Note

    После выключения двигателя следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от отрицательного (-) вывода аккумуляторной батареи (см. стр. Click here).

  2. СНИМИТЕ ПАНЕЛЬ ЗАДНЕГО ПОЛА № 2


    1. Снимите панель заднего пола № 2.

  3. СНИМИТЕ ЗАДНЮЮ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ


    1. Снимите заднюю напольную коробку полки багажного отделения.

  4. СНИМИТЕ ПАНЕЛЬ ЗАДНЕГО ПОЛА № 3


    1. Снимите панель заднего пола № 3.

  5. СНИМИТЕ ПРАВУЮ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ


    1. A003Z5J

      Снимите фиксатор.

    2. Освободите 6 направляющих и снимите правую напольную коробку полки багажного отделения.

  6. СНИМИТЕ ВЕРХНЮЮ ПЛАСТИНУ ПАНЕЛИ ЗАДНЕГО ПОЛА № 3


    1. A003VKN

      Освободите 4 захвата и 2 направляющих, и снимите верхнюю пластину панели заднего пола № 3.

  7. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

    Note

    После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).

  8. СНИМИТЕ ОПРАВУ ВНУТРЕННЕЙ РУЧКИ ПЕРЕДНЕЙ ДВЕРИ


    1. A003Z3P

      С помощью съемника молдингов расцепите 3 захвата и снимите оправу внутренней ручки передней двери, как показано на рисунке.

  9. СНИМИТЕ ОБЛИЦОВКУ КРОНШТЕЙНА НИЖНЕЙ РАМЫ ПЕРЕДНЕЙ ДВЕРИ


    1. A003XX5

      Освободите зажим и захват и снимите облицовку кронштейна нижней рамы передней двери.

  10. СНИМИТЕ ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЕМНИКОВ В СБОРЕ С ОПОРНОЙ ПАНЕЛЬЮ ПОДЛОКОТНИКА ПЕРЕДНЕЙ ДВЕРИ (со стороны водителя)


    1. A003YE8

      С помощью съемника молдингов освободите 3 фиксатора, 7 захватов и 2 направляющих, как показано на рисунке.

    2. Отсоедините разъем и снимите главный выключатель электрических стеклоподъемников в сборе с опорной панелью подлокотника передней двери.

  11. СНИМИТЕ КРЫШКУ ПОДЛОКОТНИКА ДВЕРИ (со стороны водителя)


    1. A003W2R

      Снимите крышку подлокотника двери.

  12. СНИМИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (со стороны водителя)


    1. A003Y7TE01
      Обозначения на рисунке
      *1 Защитная клейкая лента

      Наклейте защитную клейкую ленту вокруг панели передней двери.

    2. A003V24

      Выверните 3 винта.

    3. С помощью съемника фиксаторов освободите 11 фиксаторов.

    4. Вытяните панель облицовки передней двери в сборе в направлении, указанном стрелкой на рисунке.

    5. Поднимите панель облицовки передней двери в сборе и снимите ее.

    6. Для моделей с запоминающими устройствами сидений:


      1. Отсоедините разъем.

    7. A003VYA

      Отсоедините трос дистанционного управления замком передней двери в сборе и внутренний трос замка передней двери в сборе.

  13. СНИМИТЕ НАКЛАДКУ ВЕРХНЕГО ПОРУЧНЯ ДВЕРИ (со стороны переднего пассажира)


    1. A003WCT

      С помощью съемника молдингов освободите 4 захвата и направляющую, и снимите накладку верхнего поручня двери.

  14. СНИМИТЕ ВЕРХНИЙ ПОРУЧЕНЬ ДВЕРИ В СБОРЕ (со стороны переднего пассажира)


    1. A003VKE

      Выверните 2 винта.

    2. Освободите 3 направляющих и снимите верхний поручень двери в сборе.

  15. СНИМИТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА В СБОРЕ С ОПОРНОЙ ПАНЕЛЬЮ ПОДЛОКОТНИКА ПЕРЕДНЕЙ ДВЕРИ (со стороны переднего пассажира)


    1. A003Z9Y

      С помощью съемника молдингов освободите 3 фиксатора, 8 захватов и 4 направляющих, как показано на рисунке.

    2. Отсоедините каждый разъем и снимите переключатель электрического стеклоподъемника в сборе с опорной панелью подлокотника передней двери.

  16. СНИМИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (со стороны переднего пассажира)


    1. A003XR9E01
      Обозначения на рисунке
      *1 Защитная клейкая лента

      Наклейте защитную клейкую ленту вокруг панели передней двери.

    2. A003W3R

      Выверните 2 винта.

    3. С помощью съемника фиксаторов освободите 11 фиксаторов.

    4. Вытяните панель облицовки передней двери в сборе в направлении, указанном стрелкой на рисунке.

    5. Поднимите панель облицовки передней двери в сборе и снимите ее.

    6. A003XTZ

      Отсоедините трос дистанционного управления замком передней двери в сборе и внутренний трос замка передней двери в сборе.

  17. СНИМИТЕ КРОНШТЕЙН ОБЛИЦОВКИ ПЕРЕДНЕЙ ДВЕРИ (со стороны водителя)


    1. A003XFU

      Выверните 2 винта и снимите кронштейн облицовки передней двери.

  18. СНИМИТЕ КРОНШТЕЙН ОБЛИЦОВКИ ПЕРЕДНЕЙ ДВЕРИ (со стороны переднего пассажира)


    1. A003XK4

      Выверните 2 винта и снимите кронштейн облицовки передней двери.

  19. СНИМИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ПЕРЕДНЕЙ ДВЕРИ


    1. A003WKE

      Снимите крышку технологического отверстия передней двери.

      Tech Tips

      Удалите с двери оставшуюся бутиловую ленту.

  20. СНИМИТЕ СТЕКЛО ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ


    1. A003W2Q

      Снимите уплотнительную шайбу.

    2. Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.

    3. Подсоедините главный выключатель электрических стеклоподъемников в сборе и сместите стекло передней двери таким образом, чтобы показались болты стекла двери.

    4. Отсоедините провод от отрицательного вывода (-) аккумуляторной батареи.

      Note

      После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).

    5. Отсоедините главный выключатель электрических стеклоподъемников в сборе.

    6. A003ZON

      Выверните 2 болта.

      Note

      Когда болты вывернуты, не позволяйте стеклу двери упасть.

    7. A003WHZE01

      Снимите стекло передней двери в сборе в соответствии со стрелками и в порядке, показанном на рисунке.

      Note

      Старайтесь не повредить дверное стекло.

  21. СНИМИТЕ НАПРАВЛЯЮЩУЮ СТЕКЛА ПЕРЕДНЕЙ ДВЕРИ


    1. A003WDM

      Снимите направляющую стекла передней двери.

  22. СНИМИТЕ ВЕРХНЮЮ НАКЛАДКУ ПЕРЕДНЕЙ НИЖНЕЙ РАМЫ ПЕРЕДНЕЙ ДВЕРИ


    1. A003XHQE01
      Обозначения на рисунке
      *1 Двухсторонняя клейкая лента

      Освободите 2 фиксатора и снимите верхнюю накладку передней нижней рамы передней двери.

  23. СНИМИТЕ МОЛДИНГ РЕМНЯ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ


    1. A003XIJE01
      Обозначения на рисунке
      *1 Защитная клейкая лента

      Наклейте защитную клейкую ленту вокруг молдинга ремня передней двери.

    2. A003VVTE01
      Обозначения на рисунке
      *1 Защитная клейкая лента

      Используя отвертку с обернутым изолентой концом, освободите 7 захватов и снимите молдинг ремня передней двери в сборе.

  24. СНИМИТЕ ОГРАНИЧИТЕЛЬ ОТКРЫВАНИЯ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ


    1. A003WJO

      Выверните болт, отверните 2 гайки и снимите ограничитель открывания передней двери в сборе.

  25. СНИМИТЕ УПЛОТНИТЕЛЬ ПЕРЕДНЕЙ ДВЕРИ


    1. A003WW1E01
      Обозначения на рисунке
      *1 Двухсторонняя клейкая лента

      Освободите 20 фиксаторов с помощью съемника фиксаторов и снимите уплотнитель передней двери.

  26. СНИМИТЕ ОБЛИЦОВКУ РАМЫ ДВЕРИ

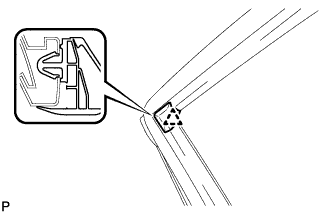

    1. A003VE8

      Освободите фиксатор и снимите облицовку рамы двери.

      Tech Tips

      Поскольку при снятии облицовки фиксатор отламывается, облицовка должна заменяться новой.

  27. СНИМИТЕ НАРУЖНЫЙ УПЛОТНИТЕЛЬ ПЕРЕДНЕЙ ДВЕРИ


    1. С помощью нагревательной лампы разогрейте наружный уплотнитель передней двери и кузов автомобиля.

      Температура нагрева
      Параметр Температура
      Кузов автомобиля и наружный уплотнитель передней двери 40 - 60°C (104 - 140°F)

      Note

      Не допускайте чрезмерного нагрева кузова автомобиля.

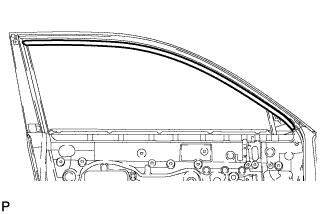

    2. A003ZFM

      Оттяните один из концов наружного уплотнителя передней двери и снимите уплотнитель.

      Tech Tips

      Ленточный уплотнитель следует оттягивать параллельно кузову.

  28. СНИМИТЕ ЗАДНИЙ НАРУЖНЫЙ УПЛОТНИТЕЛЬ ПЕРЕДНЕЙ ДВЕРИ


    1. С помощью нагревательной лампы разогрейте задний наружный уплотнитель передней двери и кузов автомобиля.

      Температура нагрева
      Параметр Температура
      Кузов автомобиля и задний наружный уплотнитель передней двери 40 - 60°C (104 - 140°F)

      Note

      Не допускайте чрезмерного нагрева кузова автомобиля.

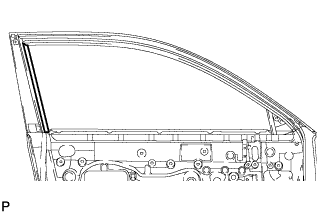

    2. A003X28

      Оттяните один из концов заднего наружного уплотнителя передней двери и снимите уплотнитель.

      Tech Tips

      Ленточный уплотнитель следует оттягивать параллельно кузову.
