НАРУЖНАЯ НАКЛАДКА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ СНЯТИЕ


  1. СНИМИТЕ ВЕРХНЮЮ ПАНЕЛЬ ОБЛИЦОВКИ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ


    1. A003X12

      С помощью съемника молдингов освободите 4 фиксатора и 4 захвата, и снимите верхнюю панель облицовки двери багажного отделения в сборе.

  2. СНИМИТЕ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ


    1. A003XEI

      Освободите 2 фиксатора, 2 захвата и направляющую, и снимите левую боковую облицовку двери багажного отделения.

  3. СНИМИТЕ ПРАВУЮ БОКОВУЮ ОБЛИЦОВКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ


    1. A003VMK

      Освободите 2 фиксатора, 2 захвата и направляющую, и снимите правую боковую облицовку двери багажного отделения.

  4. СНИМИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ


    1. A003ZUJ

      С помощью отвертки, обернутой изолентой, сдвиньте и освободите пластину ручки панели облицовки двери багажного отделения.

    2. A003XVH

      Освободите 13 фиксаторов и снимите панель облицовки двери багажного отделения в сборе.

  5. СНИМИТЕ ЛЕВЫЙ ЗАДНИЙ ФОНАРЬ В СБОРЕ


    1. A003ZTZ

      Освободите зажим и отсоедините разъем.

    2. Отверните 3 гайки и снимите задний фонарь в сборе.

  6. СНИМИТЕ ЗАДНИЙ ПРАВЫЙ ФОНАРЬ В СБОРЕ

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.

  7. СНИМИТЕ ПЕРЕКЛЮЧАТЕЛЬ ОТКРЫВАНИЯ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ


    1. A003XM0

      Отсоедините разъем.

    2. Выверните 2 болта и снимите выключатель механизма открывания двери багажного отделения в сборе.

  8. СНИМИТЕ НАРУЖНУЮ НАКЛАДКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ


    1. A003VKJ

      Выверните 2 винта.

    2. Отсоедините 8 фиксаторов и снимите наружную облицовку двери багажного отделения.

    3. Снимите 6 фиксаторов (фиксаторы наружной облицовки двери багажного отделения № 2), как показано на рисунке.

      A003WKW

    4. Снимите 2 фиксатора (фиксаторы наружной облицовки двери багажного отделения), как показано на рисунке.

      A003XRM

  9. СНИМИТЕ ЛЕВУЮ ВЕРХНЮЮ НАРУЖНУЮ НАКЛАДКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

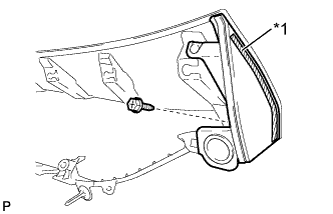

    1. A003XGYE01
      Обозначения на рисунке
      *1 Двухсторонняя клейкая лента

      Выверните винт и снимите левую верхнюю наружную накладку двери багажного отделения.

  10. СНИМИТЕ ПРАВУЮ ВЕРХНЮЮ НАРУЖНУЮ НАКЛАДКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.

  11. СНИМИТЕ ЭЛЕМЕНТ ЗАЩИТЫ НАРУЖНОЙ НАКЛАДКИ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

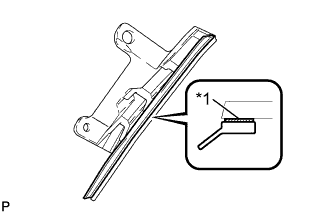

    1. A003YUCE01
      Обозначения на рисунке
      *1 Двухсторонняя клейкая лента

      Снимите элемент защиты наружной накладки двери багажного отделения.

      Tech Tips

      Порядок выполнения работ одинаков для правой и левой стороны.

  12. СНИМИТЕ ЭМБЛЕМУ


    1. A003X9LE01
      Обозначения на рисунке
      *1 Деревянный брусок
      *2 Струнная проволока
      *3 Защитная клейкая лента

      Наклейте защитную клейкую ленту вокруг эмблемы.

    2. Поместите струнную проволоку между кузовом автомобиля и эмблемой.

    3. Привяжите к обоим концам проволоки предметы, заменяющие ручки (например, деревянные бруски).

    4. Потянув за струнную проволоку, удалите двухстороннюю клейкую ленту, которой эмблема прикреплена к кузову автомобиля.

      Note


      • Если эмблему предполагается использовать повторно, соблюдайте осторожность, чтобы не повредить ее.

      • Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

    5. Снимите эмблему.
