ФАРА В СБОРЕ (для моделей со светодиодными фарами) УСТАНОВКА


  1. УСТАНОВИТЕ ФАРУ В СБОРЕ


    1. Подсоедините все разъемы.

    2. Введите зажим в зацепление.

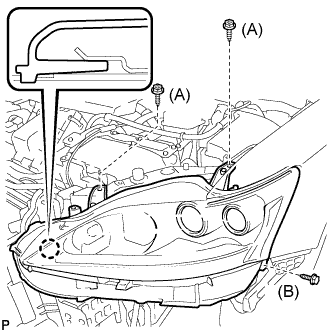

    3. A003WJDE01

      Введите в зацепление захват.

    4. Закрепите фару в сборе болтом и 2 винтами.

      Torque:
      Винт (A)
      1,4 Н*м  { 14 кгс*см, 12 фунт-сила-дюймов }
      Болт (B)
      5,4 Н*м  { 55 кгс*см, 48 фунт-сила-дюймов }

  2. УСТАНОВИТЕ ЗАЩИТУ БОКОВОЙ ПАНЕЛИ ПЕРЕДНЕГО КРЫЛА


    1. Закрепите 2 направляющие и 3 фиксатора и установите защиту боковой панели переднего крыла.

  3. УСТАНОВИТЕ ПЕРЕДНИЙ БАМПЕР В СБОРЕ

    (см. стр. Click here)

  4. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ

    Note

    После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).

  5. УСТАНОВИТЕ ВЕРХНЮЮ ПЛАСТИНУ ПАНЕЛИ ЗАДНЕГО ПОЛА № 3


    1. Установите верхнюю пластину панели заднего пола № 3 и введите в зацепление 4 захвата и 2 направляющих.

  6. УСТАНОВИТЕ ПРАВУЮ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ


    1. Введите в зацепление 6 направляющих.

    2. Установите правую напольную коробку полки багажного отделения и закрепите ее фиксатором.

  7. УСТАНОВИТЕ ПАНЕЛЬ ЗАДНЕГО ПОЛА № 3


    1. Установите панель заднего пола № 3.

  8. УСТАНОВИТЕ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ


    1. Установите заднюю напольную коробку полки багажного отделения.

  9. УСТАНОВИТЕ ПАНЕЛЬ ЗАДНЕГО ПОЛА № 2


    1. Установите панель заднего пола № 2.

  10. ОТРЕГУЛИРУЙТЕ ОРИЕНТАЦИЮ ПЕРЕДНИХ ФАР

    (см. стр. Click here)
