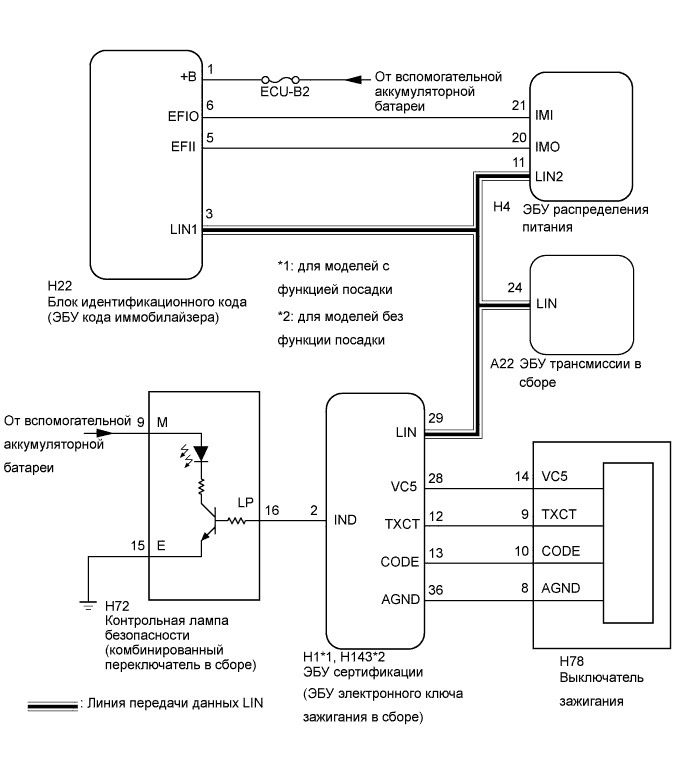

| ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) |
-
Распознает и проверяет идентификационный код, полученный от приемника системы управления замками дверей, и передает сигналы в ЭБУ распределения питания, ЭБУ трансмиссии и т.д. в соответствии с управляемыми функциями.
-
При запуске системы управления гибридной системой обменивается кодом с блоком идентификационного кода (ЭБУ кода иммобилайзера) и ЭБУ трансмиссии.
|
| ЭБУ распределения питания |
-
Осуществляет управление запуском системы управления гибридной системой, управление переключением передач и другие функции совместно с ЭБУ сертификации (ЭБУ электронного ключа зажигания), ЭБУ трансмиссии и блоком идентификационного кода (ЭБУ кода иммобилайзера) по системе передачи данных LIN.
-
Управляет индикатором, встроенным в выключатель зажигания.
-
Получает команды выключения иммобилайзера от блока идентификационного кода (ЭБУ кода иммобилайзера) и сигналы запроса запуска системы управления гибридной системой от ЭБУ распределения питания и запускает систему управления гибридной системой.
|
| Выключатель зажигания |
-
Передает в ЭБУ распределения питания сигналы состояния выключателя зажигания.
-
С помощью встроенного усилителя электронного ключа получает идентификационный код от ключа, когда батарея ключа разряжена, и передает код в ЭБУ сертификации (ЭБУ электронного ключа зажигания).
|
| Блок идентификационного кода (ЭБУ кода иммобилайзера) |
Получает команды на включение/выключение иммобилайзера от ЭБУ сертификации (ЭБУ электронного ключа зажигания) по шине LIN и передает их в ЭБУ распределения питания. |
| ЭБУ трансмиссии |
Получает сигнал блокировки/разблокировки управления переключением передач от ЭБУ сертификации (ЭБУ электронного ключа зажигания) и разблокирует управление переключением передач. |
| Контрольная лампа безопасности |
Отображает состояние системы иммобилайзера двигателя в соответствии с командами ЭБУ сертификации (ЭБУ электронного ключа зажигания). |
