ПРОТИВОУГОННАЯ СИСТЕМА Цепь выключателя датчика проникновения

ОПИСАНИЕ

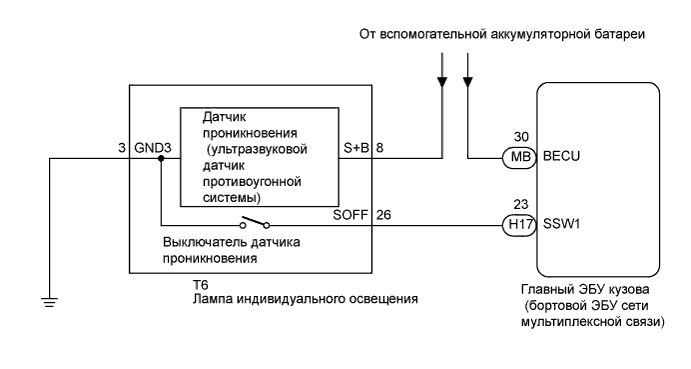

СХЕМА СОЕДИНЕНИЙ

A003WF1E01

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА


    1. Подсоедините портативный диагностический прибор к DLC3.

    2. Включите зажигание (IG).

    3. Включите портативный диагностический прибор.

    4. Выберите указанный ниже параметр из списка DATA LIST и считайте его значение с дисплея портативного диагностического прибора.

      Main Body (главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи))
      Информация на дисплее прибора Измеряемая величина / диапазон измерения Нормальное состояние Замечание по диагностике
      Intrusion Sens OFF SW Состояние выключателя датчика проникновения / ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): Выключатель датчика проникновения включен

      OFF (ВЫКЛ): Выключатель датчика проникновения выключен

      		 -
      OK
      Индикатор на портативном диагностическом приборе загорается и гаснет в зависимости от состояния выключателя датчика проникновения.

    NG

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ГЛАВНЫЙ ЭБУ КУЗОВА – ЛАМПА ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ В СБОРЕ) Click here

    OK

    ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) Click here

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ГЛАВНЫЙ ЭБУ КУЗОВА – ЛАМПА ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ В СБОРЕ)


    1. Отсоедините разъем H17 главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи).

    2. Отсоедините разъем Т6 лампы индивидуального освещения.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Режим Заданные условия
      H17-23 (SSW1) - T6-26 (SOFF) Всегда Менее 1 Ом
      T6-3 (GND3) - масса Всегда Менее 1 Ом
      H17-23 (SSW1) - масса Всегда 10 кОм или более

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  3. ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ ДАТЧИКА ПРОНИКНОВЕНИЯ (ЛАМПУ ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ В СБОРЕ)

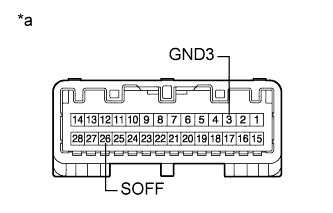

    1. A003X6UE04
      Обозначения на рисунке
      *a

      Устройство с неподсоединенным жгутом проводов

      (выключатель датчика проникновения(лампа индивидуального освещения в сборе))

      Снимите выключатель датчика проникновения (лампу индивидуального освещения в сборе) (см. стр. Click here).

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Условие Заданные условия
      26 (SOFF) - 3 (GND3) Выключатель датчика проникновения не нажат 10 кОм или более
      26 (SOFF) - 3 (GND3) Выключатель датчика проникновения нажат Менее 1 Ом

    NG

    ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ ДАТЧИКА ПРОНИКНОВЕНИЯ (ЛАМПУ ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ В СБОРЕ) Click here

    OK

    ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) Click here
