СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN Прекращение обмена данными с центральным блоком управления системы SRS

ОПИСАНИЕ

Неисправность Признак Неисправный участок
Прекращение обмена данными с центральным блоком управления системы SRS

  • На экране "Communication Bus Check" (проверка шин передачи данных) портативного диагностического прибора не отображается "SRS Airbag" (подушка безопасности SRS).

  • Относится к "Режиму прекращения обмена данными с центральным блоком управления системы SRS" в "Таблице комбинаций кодов DTC".

  • Вспомогательная шина или разъем центрального блока управления системы SRS

  • Цепь питания центрального блока управления системы SRS

  • Блок управления системы SRS

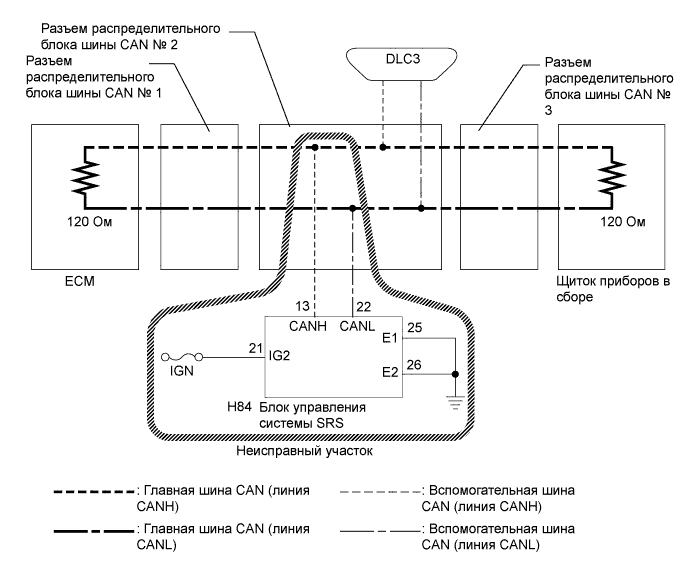

СХЕМА СОЕДИНЕНИЙ

A003W0LE01

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

Note


  • Выключите зажигание перед измерением сопротивления между главными и вспомогательными шинами CAN.

  • Выключите зажигание перед проверкой короткого замыкания шины CAN на массу.

  • После выключения зажигания убедитесь, что система оповещения о ключе, оставленном в замке зажигания, и система оповещения о невыключенном освещении не активированы.

  • Перед измерением сопротивления оставьте автомобиль на 1 минуту "как он есть", не трогая выключатель зажигания, другие переключатели и двери. Если необходимо открыть какую-либо дверь для проверки разъемов, откройте двери и не закрывайте их.

Tech Tips


  • Управление выключателем зажигания, какими-либо выключателями или дверями приводит к обмену данными между ЭБУ и датчиками по шине CAN. При осуществлении обмена данными сопротивление изменяется.

  • Если DTC регистрируется при непродолжительном движении на автомобиле даже после удаления кодов DTC, неисправность может возникать вследствие вибрации автомобиля. В подобных случаях необходимо пошевелить разъемы ЭБУ или жгутов проводов во время проверки, чтобы установить причину неисправности.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА ЦЕНТРАЛЬНОГО БЛОКА УПРАВЛЕНИЯ СИСТЕМЫ SRS)


    1. Выключите зажигание.

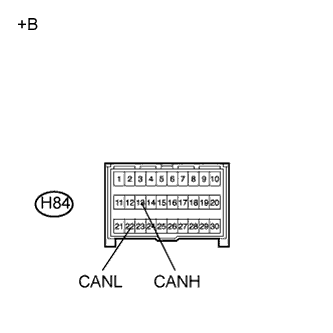

    2. A003YVXE42
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (блок управления системы SRS)

      Отсоедините разъем блока управления системы SRS.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия
      H84-13 (CANH) - H84-22 (CANL) Зажигание выключено 54 - 69 Ом

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS)

    OK

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЦЕПЬ ПИТАНИЯ)

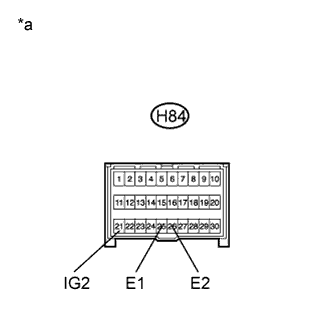

    1. A003YVXE43
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (блок управления системы SRS)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Условие Заданные условия
      H84-25 (E1) - масса Всегда Менее 1 Ом
      H84-26 (E2) - масса Всегда Менее 1 Ом

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия
      H84-21 (IG2) - масса Зажигание включено (IG) 11-14 В

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ИЛИ РАЗЪЕМ (ЦЕПЬ ПИТАНИЯ)

    OK

    ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS Click here
