СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN СИСТЕМА ДИАГНОСТИКИ


  1. ЭБУ И ДАТЧИКИ, КОТОРЫЕ ОБМЕНИВАЮТСЯ ДАННЫМИ ЧЕРЕЗ СИСТЕМУ CAN


    1. Шина V1


      1. ECM

      2. ЭБУ системы противоскольжения (усилитель тормозной системы с главным тормозным цилиндром)

      3. Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)

      4. Датчик замедления и рысканья

      5. ЭБУ рулевого управления с усилителем

      6. ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)

      7. Блок управления системы SRS

      8. Датчик угла поворота рулевого колеса (витой кабель с датчиком в сборе)

      9. ЭБУ трансмиссии

      10. ЭБУ распределения питания

      11. Щиток приборов в сборе

      12. Приемник мультимедийного модуля*1

    2. Шина V2


      1. ЭБУ распределения питания

      2. ЭБУ помощи при движении*2

      3. ЭБУ ремней безопасности*3

      4. ЭБУ предупреждения о недопустимой дистанции*4

    3. Шина распределения питания


      1. ЭБУ распределения питания

      2. ECM

      3. ЭБУ системы противоскольжения (усилитель тормозной системы с главным тормозным цилиндром)

      4. Блок управления системой кондиционирования в сборе

    4. Шина CAN MS*5


      1. Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)

      2. ЭБУ и переключатель управления положением в сборе

      3. ЭБУ электропривода наружного зеркала в сборе (со стороны водителя)

      4. ЭБУ электропривода наружного зеркала в сборе (со стороны переднего пассажира)

    5. Шина датчика*2


      1. ЭБУ помощи при движении в сборе

      2. Датчик радара миллиметрового диапазона в сборе

        Tech Tips

        *1: Для моделей с системой навигации

        *2: Для моделей с динамической радарной системой круиз-контроля

        *3: для моделей с предаварийной системой безопасности

        *4: для моделей с сенсорной системой помощи при парковке LEXUS

        *5: для моделей с запоминающим устройством положения сиденья

  2. ПРОВЕРЬТЕ УСТАНОВЛЕННЫЕ СИСТЕМЫ (ЭБУ И ДАТЧИКИ), ПОДДЕРЖИВАЮЩИЕ СТАНДАРТ ПЕРЕДАЧИ ДАННЫХ CAN


    1. Системы (ЭБУ и датчики), поддерживающие стандарт передачи данных CAN, различаются в зависимости от автомобиля и оборудования, устанавливаемого по заказу. Проверьте, какие системы (ЭБУ и датчики) установлены на автомобиле.

      Название ЭБУ/датчика Дисплей портативного диагностического прибора Область применения
      ECM Engine Устанавливается на всех автомобилях
      ЭБУ распределения питания

      • Hybrid Control

      • Power Management1

      		 Устанавливается на всех автомобилях
      ЭБУ трансмиссии Transmission Control Устанавливается на всех автомобилях
      Щиток приборов в сборе Combination Meter Устанавливается на всех автомобилях
      Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) Main Body Устанавливается на всех автомобилях
      ЭБУ рулевого управления с усилителем EPS Устанавливается на всех автомобилях
      ЭБУ системы противоскольжения (усилитель тормозной системы с главным тормозным цилиндром) ABS/VSC/TRC Устанавливается на всех автомобилях
      Датчик угла поворота рулевого колеса (витой кабель с датчиком в сборе) Steering Angle Sensor Устанавливается на всех автомобилях
      Датчик замедления и рысканья Yaw Rate/Deceleration Sensor Устанавливается на всех автомобилях
      Блок управления системы SRS SRS Airbag Устанавливается на всех автомобилях
      ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) Entry & Start / Wireless Tuner Устанавливается на всех автомобилях
      Блок управления системой кондиционирования в сборе Air Conditioner Устанавливается на всех автомобилях
      Приемник мультимедийного модуля в сборе Display and Navigation (AVN1) Модели с системой навигации
      ЭБУ помощи при движении в сборе Cruise Control (ACC) Для моделей с динамической радарной системой круиз-контроля
      ЭБУ предупреждения о недопустимой дистанции Clearance Sonar Модели с сенсорной системой помощи при парковке LEXUS
      ЭБУ ремней безопасности Pre-crash Seat Belt Для моделей с предаварийной системой безопасности
      ЭБУ и переключатель управления положением в сборе Driver Seat Модели с запоминающим устройством сидений

      • ЭБУ электропривода наружного зеркала в сборе (со стороны водителя)*1

      • ЭБУ электропривода наружного зеркала в сборе (со стороны переднего пассажира)*2

      		 L-Mirror Модели с запоминающим устройством сидений

      • ЭБУ электропривода наружного зеркала в сборе (со стороны переднего пассажира)*1

      • ЭБУ электропривода наружного зеркала в сборе (со стороны водителя)*2

      		 R-Mirror Модели с запоминающим устройством сидений
      Датчик радара миллиметрового диапазона в сборе - Модели с динамической радарной системой круиз-контроля

      Tech Tips

      *1: для моделей с левосторонним рулевым управлением

      *2: для моделей с правосторонним рулевым управлением

  3. BUS CHECK (COMMUNICATION MALFUNCTION DTC) (проверка шин (коды DTC сбоев связи))

    Tech Tips

    На экране портативного диагностического прибора могут отображаться коды DTC для системы связи каждого ЭБУ.


    1. A003YS3

      Выберите в окне портативного диагностического прибора "System Select" (выбор системы) режим "Bus Check" (проверка шин).

    2. A003ZHQ

      В окне "Bus Check" (проверка шин) выберите пункт "Communication Malfunction DTC" (коды DTC сбоев связи), а затем нажмите "Enter" (ввод).

    3. A003WM5

      Выберите систему, для которой необходимо выполнить проверку DTC, и нажмите "Details" (детали).

  4. BUS CHECK (COMMUNICATION BUS CHECK) (проверка шин (проверка шин связи))

    Tech Tips

    На экране портативного диагностического прибора отображаются блоки ЭБУ и датчики, должным образом подключенные к системе передачи данных CAN.


    1. A003YS3

      Выберите в окне портативного диагностического прибора "System Select" (выбор системы) режим "Bus Check" (проверка шин).

    2. A003ZHQ

      В окне "Bus Check" (проверка шин) выберите пункт "Communication Bus Check" (проверка шин связи).

    3. A003XH2

      На экране отображаются блоки ЭБУ и датчики, должным образом подключенные к системе передачи данных CAN.

      Tech Tips

      Если должным образом подключенные ЭБУ или датчики не отображаются, система перешла в режим прекращения обмена данными.

    4. A003YUA

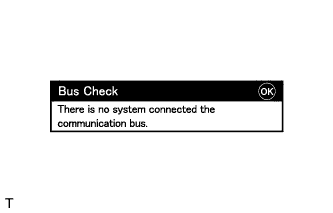

      Если к шине CAN не подключен ни один ЭБУ или датчик, на экране отображается сообщение "There is no system connected to the communication bus" (к шине связи не подключена ни одна система).

  5. ТАБЛИЦА КОДОВ DTC, ВЫВОДИМЫХ ЭБУ

    Tech Tips


    • Система передачи данных CAN поддерживает функцию передачи кодов DTC каждого ЭБУ, которые могут отображаться с помощью портативного диагностического прибора.

    • При выводе кодов DTC для системы передачи данных CAN неисправность невозможно установить только посредством кодов DTC. Выполните поиск неисправности в порядке, описанном в разделе "Процедура поиска неисправностей" (см. стр. Click here).


    1. ЭБУ распределения питания / на экране портативного диагностического прибора отображается "Hybrid Control"

      Код DTC Неисправность
      U0100-211 Прекращение обмена данными с ECM/PCM "A"
      U0100-212 Прекращение обмена данными с ECM/PCM "A"
      U0100-530 Прекращение обмена данными с ECM/PCM "A"
      U0110-159*1 Нарушение связи с блоком управления двигателем электропривода
      U0110-160*2 Нарушение связи с блоком управления двигателем электропривода
      U0110-656*1 Нарушение связи с блоком управления двигателем электропривода
      U0110-657*1 Нарушение связи с блоком управления двигателем электропривода
      U0129-220 Нарушение связи с блоком управления системы тормозов
      U0129-222 Нарушение связи с блоком управления системы тормозов
      U0129-527 Нарушение связи с блоком управления системы тормозов
      U0129-528 Нарушение связи с блоком управления системы тормозов
      U0140-146 Нарушение связи с блоком управления кузовом
      U0151-763 Прекращение обмена данными с ЭБУ системы SRS
      U0164-594 Нарушение связи с ЭБУ системы кондиционирования
      U0164-827 Нарушение связи с ЭБУ системы кондиционирования
      U0424-537*3 Недействительные данные получены от модуля управления HVAC
      U1104-728*4 Нарушение связи с ЭБУ помощи при движении
      U1107-436 Нарушение обмена данными с блоком распределения питания

      Tech Tips


      • Этот ЭБУ использует систему передачи данных CAN для обмена данными по кодам DTC.

      • *1: См. раздел, посвященный системе управления гибридной системой (см. стр. Click here).

      • *2: См. раздел, посвященный системе управления гибридной системой (см. стр. Click here).

      • *3: См. раздел, посвященный системе управления гибридной системой (см. стр. Click here).

      • *4: См. раздел "Динамическая радарная система круиз-контроля" (см. стр. Click here).

    2. ЭБУ распределения питания / на экране портативного диагностического прибора отображается "Electric Power Control"

      Код DTC Неисправность
      U0129 Передача сигнала скорости автомобиля
      U0140 Нарушение связи с блоком управления кузовом
      U0293*5 Обмен данными с ЭБУ гибридной системы

      Tech Tips


      • Этот ЭБУ использует систему передачи данных CAN для обмена данными по кодам DTC.

      • *5: См. раздел "Система посадки и запуска" (см. стр. Click here).

    3. ЭБУ распределения питания / на экране портативного диагностического прибора отображается "PM1 Gateway"

      Код DTC Неисправность
      U0104 Нарушение связи с ЭБУ помощи при движении
      U1002 Нарушение обмена данными с блоком сетевого шлюза (Power Management1)
      U1100 Нарушение связи с ЭБУ ремней безопасности
      U1110 Нарушение связи с блоком ультразвуковой локации

      Tech Tips


      • Этот ЭБУ использует систему передачи данных CAN для обмена данными по кодам DTC.

      • "PM1 Gateway" регистрирует коды DTC при обнаружении ошибки обмена данными по шине V2.

    4. ЭБУ распределения питания / на экране портативного диагностического прибора отображается "PM2 Gateway"

      Код DTC Неисправность
      U0100 Нарушение связи с ECM / PCM
      U0129 Нарушение связи с блоком управления системы тормозов
      U0164 Нарушение связи с ЭБУ системы кондиционирования
      U1002 Нарушение обмена данными с блоком сетевого шлюза (Power Management2)

      Tech Tips


      • Этот ЭБУ использует систему передачи данных CAN для обмена данными по кодам DTC.

      • "PM2 Gateway" регистрирует коды DTC при обнаружении ошибки обмена данными по шине распределения питания.

    5. ЭБУ распределения питания / на экране портативного диагностического прибора отображается "Cruise Control"

      Код DTC Неисправность
      U0122 Нарушение связи с блоком управления динамикой автомобиля

      Tech Tips

      Этот ЭБУ использует систему передачи данных CAN для обмена данными по кодам DTC.

    6. ECM / на экране портативного диагностического прибора отображается "Engine and ECT"

      Код DTC Неисправность
      U0293 Нарушение связи с ЭБУ гибридной системы

      Tech Tips

      Этот ЭБУ использует систему передачи данных CAN для обмена данными по кодам DTC.

    7. ЭБУ трансмиссии / на экране портативного диагностического прибора отображается "Transmission Control"

      Код DTC Неисправность
      U0146 Нарушение обмена данными с ЭБУ кузова

      Tech Tips

      Этот ЭБУ использует систему передачи данных CAN для обмена данными по кодам DTC.

    8. ЭБУ рулевого управления с усилителем / на экране портативного диагностического прибора отображается "EMPS"

      Код DTC Неисправность
      U0129 Нарушение связи с блоком управления системы тормозов
      U0293 Нарушение связи с ЭБУ гибридной системы

      Tech Tips

      Этот ЭБУ использует систему передачи данных CAN для обмена данными по кодам DTC.

    9. ЭБУ системы противоскольжения (усилитель тормозной системы с главным тормозным цилиндром) / на экране портативного диагностического прибора отображается "ABS/VSC/TRC"

      Код DTC Неисправность
      U0073 Шина передачи данных блока управления отключена
      U0123 Нарушение связи с датчиком рысканья
      U0124 Нарушение связи с датчиком бокового ускорения
      U0126 Нарушение связи с датчиком угла поворота рулевого колеса
      U0293 Сбой связи с ЭБУ гибридной системы

      Tech Tips

      Этот ЭБУ использует систему передачи данных CAN для обмена данными по кодам DTC.

    10. Датчик угла поворота рулевого колеса (витой кабель с датчиком в сборе) / на экране портативного диагностического прибора отображается "Steering Angle Sensor"

      Tech Tips

      Датчик угла поворота рулевого колеса подключен к системе передачи данных CAN, но он не регистрирует и не выводит коды DTC для системы передачи данных CAN.

    11. Датчик замедления и рысканья / на экране портативного диагностического прибора отображается "Yaw Rate / Deceleration Sensor"

      Tech Tips

      Датчик замедления и рысканья подключен к системе передачи данных CAN, но он не регистрирует и не выводит коды DTC для системы передачи данных CAN.

    12. Центральный блок управления системы SRS / на экране портативного диагностического прибора отображается "SRS Airbag"

      Tech Tips

      Центральный блок управления системы SRS подключен к системе передачи данных CAN, но он не регистрирует и не выводит коды DTC для системы передачи данных CAN.

    13. Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) / на экране портативного диагностического прибора отображается "Main Body"

      Код DTC Неисправность
      U0100 Прекращение обмена данными с ECM/PCM "A"
      U0101 Прекращение обмена данными с ТCM
      U0151 Нарушение связи с блоком управления системы SRS
      U0155 Нарушение связи с панелью приборов
      U0164 Нарушение связи с модулем управления HVAC
      U0199 Нарушение связи с блоком управления двери "A"
      U0200 Нарушение связи с блоком управления двери "В"
      U0208 Нарушение связи с «блоком управления сиденья А»
      U0293 Нарушение обмена данными с блоком управления гибридной трансмиссией
      U0327 Несовместимость программного обеспечения с системой безопасности автомобиля
      U1002 Нарушение обмена данными с блоком сетевого шлюза (главный ЭБУ кузова)
      U1133 Нарушение связи с блоком PMN

      Tech Tips

      Этот ЭБУ использует систему передачи данных CAN для обмена данными по кодам DTC.

    14. ЭБУ сертификации (ЭБУ электронного ключа зажигания) / на экране портативного диагностического прибора отображается "Entry & Start"

      Код DTC Неисправность
      U0100 Прекращение обмена данными с ECM/PCM "A"
      U0142 Потеря соединения с блоком управления кузова «B»
      U0155 Нарушение связи с блоком управления панели приборов (IPC)
      U0293 Нарушение связи с ЭБУ гибридной системы

      Tech Tips

      Этот ЭБУ использует систему передачи данных CAN для обмена данными по кодам DTC.

    15. Блок управления системой кондиционирования / на экране портативного диагностического прибора отображается "Air Conditioner"

      Код DTC Неисправность
      U0100 Нарушение связи с ECM
      U0101 Прекращение обмена данными с ТCM
      U0131 Прекращение обмена данными с ЭБУ рулевого управления с электроусилителем
      U0142 Прекращение обмена данными с главным ЭБУ кузова
      U0155 Нарушение связи с щитком приборов
      U0293 Нарушение связи с ЭБУ гибридной системы

      Tech Tips

      Этот ЭБУ использует систему передачи данных CAN для обмена данными по кодам DTC.

    16. Щиток приборов / на экране портативного диагностического прибора отображается "Combination Meter"

      Код DTC Неисправность
      U0100 Нарушение связи с ECM/PCM "A"
      U0129 Нарушение связи с ЭБУ системы противоскольжения
      U0131 Нарушение связи с блоком управления усилением рулевого управления
      U0142 Прекращение обмена данными с главным ЭБУ кузова
      U0151 Прекращение обмена данными с ЭБУ системы SRS

      Tech Tips

      Этот ЭБУ использует систему передачи данных CAN для обмена данными по кодам DTC.

    17. Приемник мультимедийного модуля в сборе / на экране портативного диагностического прибора отображается "Navigation System"

      Код DTC Неисправность
      U0073 Неисправность передающей системы (система навигации с APGS)
      U0100 Обмен данными с ЭБУ двигателя
      U0126 Обмен данными с датчиком положения рулевого колеса
      U0129 Обмен данными с ЭБУ системы VSC (ECB)
      U0140 Нарушение связи с блоком управления кузовом
      U0155 Связь с ЭБУ щитка приборов
      U0293 Нарушение связи с ЭБУ гибридной системы
      U1110 Связь с ЭБУ предупреждения о недопустимой дистанции

      Tech Tips

      Этот ЭБУ использует систему передачи данных CAN для обмена данными по кодам DTC.

    18. ЭБУ ремней безопасности / на экране портативного диагностического прибора отображается "Pre-Crash"

      Код DTC Неисправность
      U0122 Нарушение связи с блоком управления динамикой автомобиля
      U0140 Прекращение обмена данными с главным ЭБУ кузова
      U0151 Нарушение связи с ЭБУ системы SRS
      U1104 Нарушение связи с ЭБУ помощи при движении

      Tech Tips

      Этот ЭБУ использует систему передачи данных CAN для обмена данными по кодам DTC.

    19. ЭБУ помощи при движении / на экране портативного диагностического прибора отображается "Pre-Crash 2"

      Код DTC Неисправность
      U0122 Нарушение связи с блоком управления динамикой автомобиля
      U0123 Нарушение связи с датчиком рысканья
      U0126 Нарушение связи с датчиком угла поворота рулевого колеса
      U0235*6 Нарушение связи с передним датчиком дистанции системы круиз-контроля
      U0293 Нарушение связи с ЭБУ гибридной системы
      U1002 Нарушение обмена данными с блоком сетевого шлюза (шина датчика)
      U1100 Нарушение связи с ЭБУ ремней безопасности
      U1104*7 Нарушение связи с ЭБУ помощи при движении

      Tech Tips


      • Этот ЭБУ использует систему передачи данных CAN для обмена данными по кодам DTC.

      • *6: См. раздел "Предаварийная система безопасности" (см. стр. Click here).

      • *7: См. раздел "Предаварийная система безопасности" (см. стр. Click here).

    20. ЭБУ помощи при движении / на экране портативного диагностического прибора отображается "Radar Cruise"

      Код DTC Неисправность
      U0122 Нарушение связи с блоком управления динамикой автомобиля
      U0123 Нарушение связи с датчиком рысканья
      U0126 Нарушение связи с датчиком угла поворота рулевого колеса
      U0235*8 Нарушение связи с передним датчиком дистанции системы круиз-контроля
      U0293 Нарушение связи с ЭБУ гибридной системы
      U1104*9 Нарушение связи с ЭБУ помощи при движении

      Tech Tips


      • Этот ЭБУ использует систему передачи данных CAN для обмена данными по кодам DTC.

      • *8: См. раздел "Динамическая радарная система круиз-контроля" (см. стр. Click here).

      • *9: См. раздел "Динамическая радарная система круиз-контроля" (см. стр. Click here).

    21. ЭБУ предупреждения о недопустимой дистанции / на экране портативного диагностического прибора отображается "Clearance Sonar"

      Код DTC Неисправность
      U0101*10 Прекращение обмена данными с ТCM
      U0155 Нарушение связи с блоком управления панели приборов (щитком приборов)

      Tech Tips


      • Этот ЭБУ использует систему передачи данных CAN для обмена данными по кодам DTC.

      • *10: Сигнал положения рычага переключения передач не поступает от ЭБУ гибридной системы

    22. ЭБУ и переключатель управления положением в сборе / на экране портативного диагностического прибора отображается "Driver Seat"

      Tech Tips

      ЭБУ и переключатель управления положением в сборе подключен к системе передачи данных CAN, но он не регистрирует и не выводит коды DTC для системы передачи данных CAN.

    23. ЭБУ электропривода наружного зеркала (со стороны водителя) / на экране портативного диагностического прибора отображается "Mirror L" (для моделей с левосторонним рулевым управлением), "Mirror R" (для моделей с правосторонним рулевым управлением)

      Код DTC Неисправность
      U0142 Потеря соединения с блоком управления кузова «B»

      Tech Tips

      Этот ЭБУ использует систему передачи данных CAN для обмена данными по кодам DTC.

    24. ЭБУ электропривода наружного зеркала (со стороны переднего пассажира) / на экране портативного диагностического прибора отображается "Mirror R" (для моделей с левосторонним рулевым управлением), "Mirror L" (для моделей с правосторонним рулевым управлением)

      Код DTC Неисправность
      U0142 Потеря соединения с блоком управления кузова «B»

      Tech Tips

      Этот ЭБУ использует систему передачи данных CAN для обмена данными по кодам DTC.

    25. Датчик радара миллиметрового диапазона в сборе

      Tech Tips

      Датчик радара миллиметрового диапазона подключен к системе передачи данных CAN, но он не регистрирует и не выводит коды DTC системы передачи данных CAN.

  6. ТАБЛИЦА КОМБИНАЦИЙ DTC


    1. Шина V1

      DTC Характер проявления неисправности
      ЭБУ, выводящий данные Выводимый DTC Прекращение обмена данными с ЭБУ распределения питания Прекращение обмена данными с ECM Прекращение обмена данными с главным ЭБУ кузова Прекращение обмена данными с ЭБУ щитка приборов

      ЭБУ распределения питания

      (управление гибридной системой)

      		 U0100 ○*1 ○ X X
      U0129 ○*1 X X X
      U0140 ○*1 X ○ X
      U0151 ○*1 X X X
      U1107 ○*1 X X X

      ЭБУ распределения питания

      (управление электропитанием)

      		 U0129 ○*1 X X X
      U0140 ○*1 X ○ X
      U0293 ○ X X X

      ЭБУ распределения питания

      (круиз-контроль)

      		 U0122 ○*1 X X X
      ECM - U0293 X X X X
      ЭБУ трансмиссии U0146 X X ○ X
      Главный ЭБУ кузова U0100 X ○ ○*1 X
      U0101 ○ X ○*1 X
      U0151 X X ○*1 X
      U0155 X X ○*1 ○
      U0164 ○ X ○*1 X
      U0293 ○ X ○*1 X
      U0327 X X ○*1 X
      U1133 ○ X ○*1 X
      Щиток приборов в сборе U0100 ○ ○ X ○*1
      U0129 X X X ○*1
      U0131 X X X ○*1
      U0142 X X ○ ○*1
      U0151 X X X ○*1
      ЭБУ системы противоскольжения U0073 X X X X
      U0123 X X X X
      U0124 X X X X
      U0126 X X X X
      U0293 ○ X X X
      ЭБУ рулевого управления с усилителем U0129 X X X X
      U0293 ○ X X X
      ЭБУ сертификации U0100 X ○ X X
      U0142 X X ○ X
      U0155 X X X ○
      U0293 ○ X X X
      Приемник мультимедийного модуля в сборе U0073 X X X X
      U0100 X ○ X X
      U0126 X X X X
      U0129 X X X X
      U0140 X X ○ X
      U0155 X X X ○
      U0293 ○ X X X
      U1110 ○ X X X
      DTC Характер проявления неисправности
      ЭБУ, выводящий данные Выводимый DTC Прекращение обмена данными с ЭБУ рулевого управления с усилителем Прекращение обмена данными с ЭБУ системы противоскольжения Прекращение обмена данными с датчиком угла поворота рулевого колеса Прекращение обмена данными с датчиком рысканья

      ЭБУ распределения питания

      (управление гибридной системой)

      		 U0100 X X X X
      U0129 X ○ X X
      U0140 X X X X
      U0151 X X X X
      U1107 X X X X

      ЭБУ распределения питания

      (управление электропитанием)

      		 U0129 X ○ X X
      U0140 X X X X
      U0293 X X X X

      ЭБУ распределения питания

      (круиз-контроль)

      		 U0122 X X X X
      ECM - U0293 X X X X
      ЭБУ трансмиссии U0146 X X X X
      Главный ЭБУ кузова U0100 X X X X
      U0101 X X X X
      U0151 X X X X
      U0155 X X X X
      U0164 X X X X
      U0293 X X X X
      U0327 X X X X
      U1133 X X X X
      Щиток приборов в сборе U0100 X X X X
      U0129 X ○ X X
      U0131 ○ X X X
      U0142 X X X X
      U0151 X X X X
      ЭБУ системы противоскольжения U0073 X ○*1, 2 ○ ○
      U0123 X ○*1 X ○
      U0124 X ○*1 X ○
      U0126 X ○*1 ○ X
      U0293 X ○*1 X X
      ЭБУ рулевого управления с усилителем U0129 ○*1 ○ X X
      U0293 ○*1 X X X
      ЭБУ сертификации U0100 X X X X
      U0142 X X X X
      U0155 X X X X
      U0293 X X X X
      Приемник мультимедийного модуля в сборе U0073 X X X X
      U0100 X X X X
      U0126 X X ○ X
      U0129 X ○ X X
      U0140 X X X X
      U0155 X X X X
      U0293 X X X X
      U1110 X X X X
      DTC
      ЭБУ, выводящий данные Выводимый DTC Прекращение обмена данными с центральным блоком управления системы SRS Прекращение обмена данными с ЭБУ сертификации Режим прекращения обмена данными с ЭБУ трансмиссии Режим прекращения связи блока приемника мультимедиа-системы

      ЭБУ распределения питания

      (управление гибридной системой)

      		 U0100 X X X X
      U0129 X X X X
      U0140 X X X X
      U0151 ○ X X X
      U1107 X X X X

      ЭБУ распределения питания

      (управление электропитанием)

      		 U0129 X X X X
      U0140 X X X X
      U0293 X X X X

      ЭБУ распределения питания

      (круиз-контроль)

      		 U0122 X X X X
      ECM - U0293 X X X X
      ЭБУ трансмиссии U0146 X X ○*1 X
      Главный ЭБУ кузова U0100 X X X X
      U0101 X X X X
      U0151 ○ X X X
      U0155 X X X X
      U0164 X X X X
      U0293 X X X X
      U0327 X ○ X X
      U1133 X X X X
      Щиток приборов в сборе U0100 X X X X
      U0129 X X X X
      U0131 X X X X
      U0142 X X X X
      U0151 ○ X X X
      ЭБУ системы противоскольжения U0073 X X X X
      U0123 X X X X
      U0124 X X X X
      U0126 X X X X
      U0293 X X X X
      ЭБУ рулевого управления с усилителем U0129 X X X X
      U0293 X X X X
      ЭБУ сертификации U0100 X ○*1 X X
      U0142 X ○*1 X X
      U0155 X ○*1 X X
      U0293 X ○*1 X X
      Приемник мультимедийного модуля в сборе U0073 X X X ○*1
      U0100 X X X ○*1
      U0126 X X X ○*1
      U0129 X X X ○*1
      U0140 X X X ○*1
      U0155 X X X ○*1
      U0293 X X X ○*1
      U1110 X X X ○*1

      Tech Tips


      • ○: Комплект

      • X: Выводится или не выводится в зависимости от неисправной детали при обрыве в одной из сторон вспомогательной шины.

      • *1: DTC не выводится при возникновении ошибки обмена данными, а выводится после восстановления нормального обмена данными как код из архива DTC (прежний DTC).

      • *2: Если диагностический код неисправности DTC U0073 уже был зарегистрирован, то коды DTC U0123, U0124 и U0126 не регистрируются.

      • Прекращение обмена данными с ЭБУ системы противоскольжения (см. стр. Click here)

      • Прекращение обмена данными с ЭБУ рулевого управления (см. стр. Click here)

      • Прекращение обмена данными с датчиком угла поворота рулевого колеса (см. стр. Click here)

      • Прекращение обмена данными с датчиком рысканья (см. стр. Click here)

      • Прекращение обмена данными с ECM (см. стр. Click here)

      • Режим прекращения обмена данными с ЭБУ трансмиссии (см. стр. Click here)

      • Прекращение обмена данными с главным ЭБУ кузова (см. стр. Click here)

      • Прекращение обмена данными с ЭБУ щитка приборов (см. стр. Click here)

      • Прекращение обмена данными с центральным блоком управления системы SRS (см. стр. Click here)

      • Прекращение обмена данными с ЭБУ сертификации (см. стр. Click here)

      • Прекращение обмена данными с ЭБУ управления распределением питания (см. стр. Click here)

      • Режим прекращения связи приемника мультимедийного модуля в сборе (см. стр. Click here)
