СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ, Diagnostic DTC:C1625

Код DTC	Наименование DTC
C1625	Обрыв или короткое замыкание в цепи +B датчика угла поворота рулевого колеса

ОПИСАНИЕ

Данный DTC сохраняется, если приемник мультимедийного модуля в сборе получает по мультиплексной шине CAN сигнал от витого кабеля с датчиком в сборе, который указывает на неисправность источника питания.

№ DTC	Условие обнаружения DTC	Неисправный участок
C1625	Обрыв или замыкание в источнике питания для витого кабеля с датчиком в сборе	Жгут или разъем (Витой кабель с датчиком в сборе)

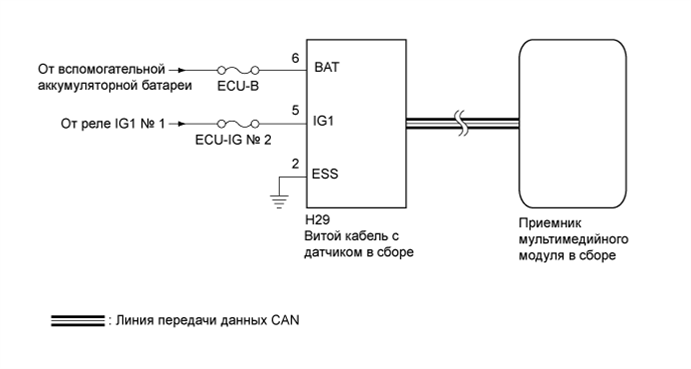

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

Note

Если после отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи на многофункциональном дисплее появляется сообщение "System initializing" (инициализация системы), скорректируйте нейтральное положение рулевого колеса (см. стр. Click here).
В зависимости от замененных деталей или операций, которые были выполнены при проверке или обслуживании автомобиля, может потребоваться калибровка других систем, а также системы помощи при парковке (см. стр. Click here).
Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.

ПОРЯДОК ВЫПОЛНЕНИЯ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПИТАНИЕ ВИТОГО КАБЕЛЯ С ДАТЧИКОМ В СБОРЕ)

Отсоедините разъем H29 витого кабеля с датчиком в сборе.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

Номинальное сопротивление

Подключение диагностического прибора	Условие	Заданные условия
H29-2 (ESS) - масса	Всегда	Менее 1 Ом

Измерьте напряжение в соответствии со значениями, приведенными в таблице.

Номинальное напряжение

Подключение диагностического прибора	Условие	Заданные условия
H29-5 (IG1) - H29-2 (ESS)	Питание включено (IG)	11 - 14 В
H29-6 (BAT) - H29-2 (ESS)	Питание выключено	11 - 14 В

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

ЗАМЕНИТЕ ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ Click here
