СЕНСОРНАЯ СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ LEXUS Цепь главного выключателя системы ультразвуковой локации

ОПИСАНИЕ

Выключатель заднего ультразвукового локатора или системы ультразвуковой локации установлен у основания панели приборов со стороны водителя.

При включении заднего ультразвукового локатора или системы ультразвуковой локации сигнал включения (ON) подается в ЭБУ предупреждения о недопустимой дистанции. Сенсорная система помощи при парковке LEXUS работает в соответствии с данным сигналом.

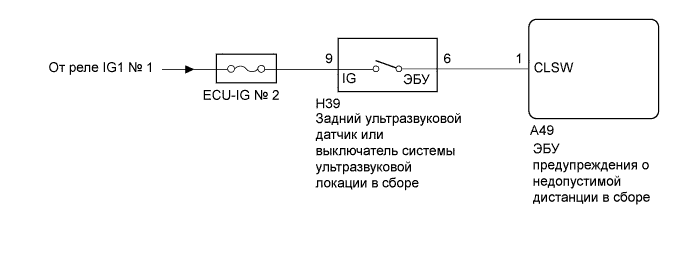

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА




   1. Подсоедините портативный диагностический прибор к DLC3.

   2. Включите зажигание (IG).

   3. Включите портативный диагностический прибор.

   4. Войдите в следующие меню: Body / Clearance Sonar / Data List.

   5. В соответствии с указаниями на дисплее портативного диагностического прибора считайте данные в режиме Data List.

      Ультразвуковая локация

      Информация на дисплее прибора	Измеряемая величина / диапазон измерения	Нормальное состояние	Замечание по диагностике
      Main Switch	Состояние главного выключателя системы ультразвуковой локации / OFF (ВЫКЛ) или ON (ВКЛ)	OFF (ВЫКЛ): главный выключатель системы ультразвуковой локации выключен ON (ВКЛ): главный выключатель системы ультразвуковой локации включен	-
      Clearance Sonar ECU Type	Тип ЭБУ системы ультразвуковой локации / Normal (обычный)	Normal: обычный режим ультразвуковой локации	-

      Результат

      Результат Следующий шаг Выполняются оба следующих условия: Во время работы главного выключателя системы ультразвуковой локации изображение на дисплее изменяется, как показано выше. "Normal" отображается. А "Normal" не отображается. B Выполняются оба следующих условия: Во время работы главного выключателя системы ультразвуковой локации изображение на дисплее не изменяется, как показано выше. "Normal" отображается. C




   B

   ЗАМЕНИТЕ ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ В СБОРЕ Click here

   C

   ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ ЗАДНЕГО УЛЬТРАЗВУКОВОГО ЛОКАТОРА ИЛИ СИСТЕМЫ УЛЬТРАЗВУКОВОЙ ЛОКАЦИИ В СБОРЕ Click here

   А

   ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ Click here

2. ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ ЗАДНЕГО УЛЬТРАЗВУКОВОГО ЛОКАТОРА ИЛИ СИСТЕМЫ УЛЬТРАЗВУКОВОЙ ЛОКАЦИИ В СБОРЕ




   1. Снимите выключатель заднего ультразвукового локатора или системы ультразвуковой локации в сборе (см. стр. Click here).

   2.

      Обозначения на рисунке

      *a	Устройство с неподсоединенным жгутом проводов (выключатель заднего ультразвукового локатора или системы ультразвуковой локации в сборе)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия 9 (IG) - 6 (ECU) Главный выключатель системы ультразвуковой локации нажат Менее 1 Ом 9 (IG) - 6 (ECU) Главный выключатель системы ультразвуковой локации не нажат 10 кОм или более




   NG

   ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ ЗАДНЕГО УЛЬТРАЗВУКОВОГО ЛОКАТОРА ИЛИ СИСТЕМЫ УЛЬТРАЗВУКОВОЙ ЛОКАЦИИ В СБОРЕ Click here

   OK

3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ИСТОЧНИК ПИТАНИЯ ВЫКЛЮЧАТЕЛЯ ЗАДНЕГО УЛЬТРАЗВУКОВОГО ЛОКАТОРА ИЛИ СИСТЕМЫ УЛЬТРАЗВУКОВОЙ ЛОКАЦИИ)




   1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Контакты для подключения диагностического прибора Режим Заданные условия H39-9 (IG) - масса Зажигание включено (IG) 11 – 14 В H39-9 (IG) - масса Зажигание выключено Менее 1 В




   NG

   ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

   OK

4. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ВЫКЛЮЧАТЕЛЬ ЗАДНЕГО УЛЬТРАЗВУКОВОГО ЛОКАТОРА ИЛИ СИСТЕМЫ УЛЬТРАЗВУКОВОЙ ЛОКАЦИИ - ЭБУ)




   1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Режим Заданные условия A49-1 (CLSW) - H39-6 (ECU) Всегда Менее 1 Ом A49-1 (CLSW) - масса Всегда 10 кОм или более




   NG

   ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

   OK

   ЗАМЕНИТЕ ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ В СБОРЕ Click here
