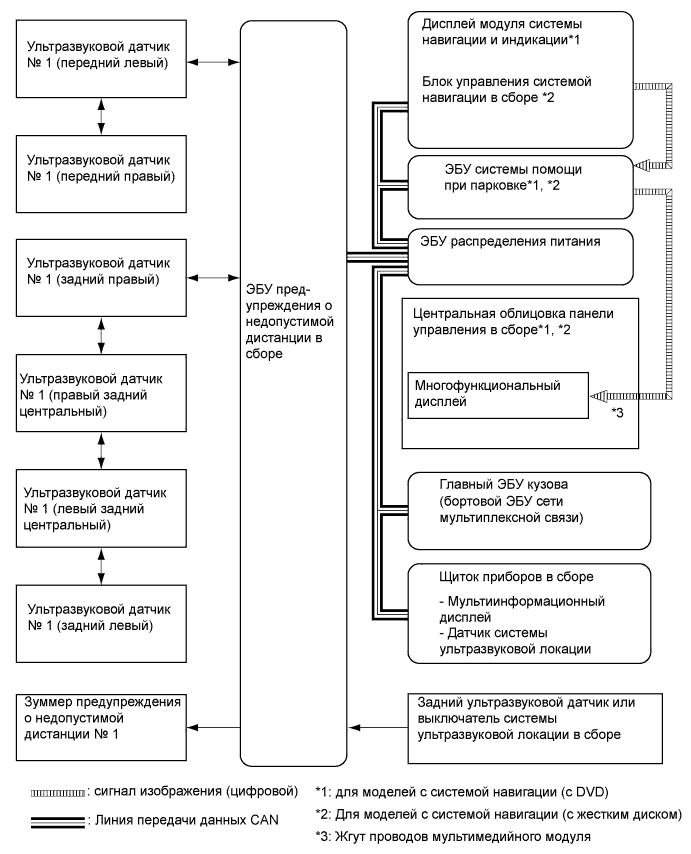

СЕНСОРНАЯ СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ LEXUS СХЕМА СИСТЕМЫ

A003V82E01
Таблица обмена данными
Передатчик Приемник Сигнал Линия

Главный ЭБУ кузова

(бортовой ЭБУ сети мультиплексной связи)

 ЭБУ предупреждения о недопустимой дистанции в сборе Сигнал данных о рынке сбыта CAN
ЭБУ распределения питания ЭБУ предупреждения о недопустимой дистанции в сборе Положение рычага переключения передач CAN
Щиток приборов в сборе ЭБУ предупреждения о недопустимой дистанции в сборе Скорость движения автомобиля CAN
ЭБУ предупреждения о недопустимой дистанции в сборе Щиток приборов в сборе

  • Запрос включения индикатора системы ультразвуковой локации

  • Данные углового датчика

  • Данные заднего центрального датчика

  • Диагностика датчика системы ультразвуковой локации

 CAN
ЭБУ предупреждения о недопустимой дистанции в сборе

Дисплей модуля системы навигации и индикации*1

Блок управления системой навигации в сборе *2

  • Данные углового датчика

  • Данные заднего центрального датчика

  • Диагностика датчика системы ультразвуковой локации

 CAN
ЭБУ предупреждения о недопустимой дистанции в сборе ЭБУ системы помощи при парковке

  • Данные углового датчика

  • Данные заднего центрального датчика

 CAN

Дисплей модуля системы навигации и индикации*1

Блок управления системой навигации в сборе *2

 ЭБУ системы помощи при парковке*1, *2 Дисплей

  • Кабель для передачи цифровых данных

  • Жгут проводов мультимедийного модуля
ЭБУ системы помощи при парковке*1, *2 Многофункциональный дисплей*1, *2 Дисплей

  • Кабель для передачи цифровых данных

  • Жгут проводов мультимедийного модуля
