СИСТЕМА НАВИГАЦИИ (для моделей с DVD) Цепь сигнала DVD-изображения между радиоприемником и ЭБУ системы навигации

ОПИСАНИЕ

По этой цепи передается сигнал DVD-изображения от радиоприемника в сборе в дисплей модуля системы навигации и индикации.

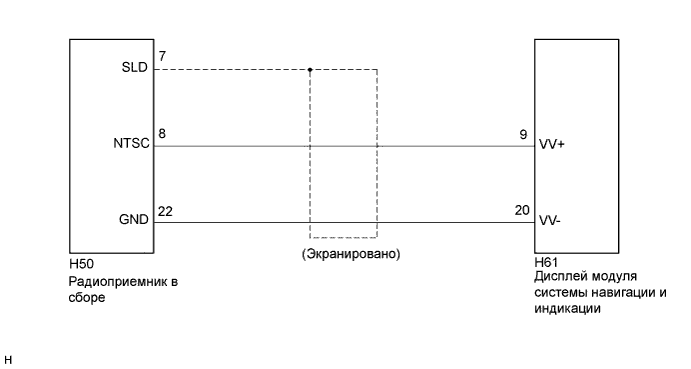

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ




   1. Отсоедините разъем Н50 радиоприемника.

   2. Отсоедините разъем Н61 дисплея модуля системы навигации и индикации.

   3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Режим Заданные условия H50-8 (NTSC) - H61-9 (VV+) Всегда Менее 1 Ом H50-22 (GND) - H61-20 (VV-) Всегда Менее 1 Ом H50-8 (NTSC) - масса Всегда 10 кОм или более H50-22 (GND) - масса Всегда 10 кОм или более H50-7 (SLD) - масса Всегда 10 кОм или более




   NG

   ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

   OK

2. ПРОВЕРЬТЕ РАДИОПРИЕМНИК В СБОРЕ (СИГНАЛ DVD-ИЗОБРАЖЕНИЯ)




   1.

      Вновь подсоедините разъем Н50 радиоприемника.

   2. Проверьте форму сигнала в соответствии с таблицей ниже.

   3.

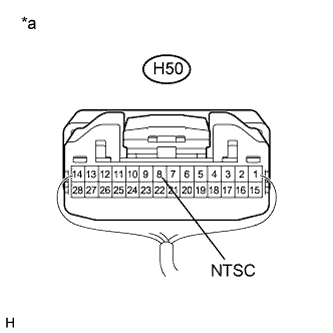

      Обозначения на рисунке

      *a	Устройство с подсоединенным жгутом проводов (радиоприемник в сборе)
      *b	Сигнал синхронизации
      *c	Сигнал видеоизображения

      Форма сигнала на экране осциллографа

      Параметр / Устройство	Описание
      Контакты, на которых выполняются измерения	H50-8 (NTSC) - масса
      Настройки прибора	200 мВ/дел., 50 мкс/дел.
      Условие	DVD воспроизводится на мультиинформационном дисплее

      Tech Tips

      Форма видеосигнала изменяется в соответствии с сигналом изображения, передаваемым радиоприемником в сборе в дисплей модуля системы навигации и индикации, однако сигнал синхронизации не изменяется.




   NG

   ЗАМЕНИТЕ РАДИОПРИЕМНИК В СБОРЕ Click here

   OK

   ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ Click here
