ПЕРЕКЛЮЧАТЕЛЬ ПРОТИВООБЛЕДЕНИТЕЛЯ ВЕТРОВОГО СТЕКЛА УСТАНОВКА


  1. УСТАНОВИТЕ ВЫКЛЮЧАТЕЛЬ ПРОТИВООБЛЕДЕНИТЕЛЯ ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ (ВЫКЛЮЧАТЕЛЬ ОБОГРЕВАТЕЛЕЙ НАРУЖНЫХ ЗЕРКАЛ) (для моделей с левосторонним рулевым управлением)

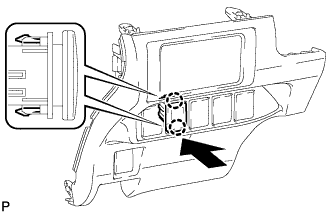

    1. A003W8Z

      Закрепите 2 захвата и установите выключатель противообледенителя переднего стеклоочистителя (выключатель обогревателей наружных зеркал), как показано на рисунке.

  2. УСТАНОВИТЕ ВЫКЛЮЧАТЕЛЬ ПРОТИВООБЛЕДЕНИТЕЛЯ ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ (ВЫКЛЮЧАТЕЛЬ ОБОГРЕВАТЕЛЕЙ НАРУЖНЫХ ЗЕРКАЛ) (для моделей с правосторонним рулевым управлением)

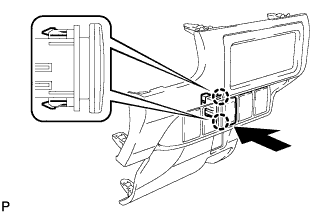

    1. A003YO4

      Закрепите 2 захвата и установите выключатель противообледенителя переднего стеклоочистителя (выключатель обогревателей наружных зеркал), как показано на рисунке.

  3. УСТАНОВИТЕ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ


    1. Подсоедините все разъемы.

    2. A003XF4

      Установите нижнюю отделочную накладку панели приборов в сборе и введите в зацепление 8 захватов и фиксатор.

  4. УСТАНОВИТЕ ЛЕВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ (для моделей с левосторонним рулевым управлением)


    1. A003Y0E

      Установите левую боковую панель панели приборов и введите в зацепление 4 направляющих, фиксатор и 3 захвата.

  5. УСТАНОВИТЕ ПРАВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ (для моделей с правосторонним рулевым управлением)

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.

  6. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ (для моделей с левосторонним рулевым управлением)


    1. A003Y6FE01
      Обозначения на рисунке
      *a Метка совмещения (оранжевая)

      Совместите метку совмещения (оранжевую) на уплотнителе с выступающей частью кузова, указанной стрелкой на рисунке, и установите уплотнитель обшивки проема левой передней двери.

      Note

      После установки убедитесь, что углы совмещены правильно.

  7. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ (для моделей с правосторонним рулевым управлением)


    1. A003W54E01
      Обозначения на рисунке
      *a Метка совмещения (голубая)

      Совместите метку совмещения (голубую) на уплотнителе с выступающей частью кузова, указанной стрелкой на рисунке, и установите уплотнитель обшивки проема правой передней двери.

      Note

      После установки убедитесь, что углы совмещены правильно.
