ГИБКИЙ ШЛАНГ ЗАДНЕГО ТОРМОЗА СНЯТИЕ

Note

Если шланги с правой и левой сторон отсоединяются одновременно, обязательно нанесите на каждый шланг метку, обозначающую положение его установки.

Tech Tips


  • Порядок выполнения работ одинаков для правой и левой стороны.

  • Ниже описан порядок работ для левой стороны.


  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

    Note

    После выключения питания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечаниями относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи (см. стр. Click here).

  2. ОТКЛЮЧИТЕ УПРАВЛЕНИЕ ТОРМОЗАМИ


    1. После выключения питания подождите не менее 2 мин.

      Note

      Тормозная система включается при нажатии педали тормоза или включении выключателя освещения дверного проема даже при выключенном питании. Поэтому не нажимайте педаль тормоза и не открывайте/закрывайте двери, пока разъем датчика уровня жидкости в бачке не будет отсоединен.

    2. A003Y4O

      Отсоедините разъем датчика уровня жидкости в бачке при включенном стояночном тормозе.

    3. Отсоедините провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи.


      • Для моделей с 2ZR-FXE: См. стр. Click here

      • для моделей с 5ZR-FXE: См. стр. Click here

    4. Не менее 40 раз нажмите педаль тормоза, чтобы обеспечить возврат всей жидкости из гидроаккумулятора обратно в бачок.

    5. Убедитесь, что педаль тормоза не нажимается дальше.

    6. Отпустите стояночный тормоз.

  3. СНИМИТЕ ЗАДНЕЕ КОЛЕСО

  4. СЛЕЙТЕ ТОРМОЗНУЮ ЖИДКОСТЬ

    Note

    При попадании тормозной жидкости на окрашенные поверхности незамедлительно сотрите ее.

  5. СНИМИТЕ ГИБКИЙ ШЛАНГ ЗАДНЕГО ТОРМОЗА

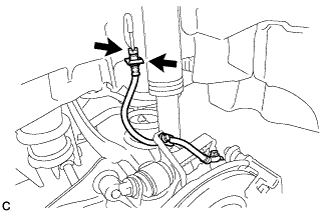

    1. A003VW7

      С помощью разрезной головки отсоедините трубопровод тормозной системы, удерживая задний гибкий шланг гаечным ключом.

      Note


      • Не допускайте изгиба и повреждения трубопровода тормозной системы.

      • Не допускайте попадания в трубопровод тормозной системы посторонних частиц, например, грязи или пыли, со стороны соединений.

    2. Снимите фиксатор с заднего гибкого шланга.

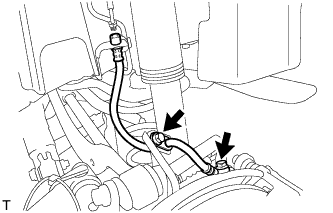

    3. A003XMD

      Выверните болт-штуцер и снимите прокладку, болт и задний гибкий шланг.
