ПРОДОЛЬНЫЙ РЫЧАГ ЗАДНЕЙ ПОДВЕСКИ УСТАНОВКА

Tech Tips


  • Порядок выполнения работ одинаков для правой и левой стороны.

  • Ниже рассмотрен порядок выполнения работ для левой стороны.


  1. УСТАНОВИТЕ ПРОДОЛЬНЫЙ РЫЧАГ ЗАДНЕЙ ПОДВЕСКИ В СБОРЕ


    1. Поддерживайте рычаг задней подвески № 2 в горизонтальном положении с помощью домкрата и деревянного бруска.

      CAUTION:

      Не поднимайте рычаг задней подвески № 2 в сборе слишком высоко, иначе автомобиль может опрокинуться.

      Note


      • При поддомкрачивании рычага задней подвески № 2 выполняйте эту операцию медленно.

      • При выполнении этой операции автомобиль должен находиться как можно ниже.

    2. A003ZCD

      Установите продольный рычаг задней подвески в сборе и закрепите его 2 болтами (B) и 2 болтами (A).

      Обозначения на рисунке
      A003ZV9 Болт (A)
      A003YYF Болт (B)
      Torque:
      Болт (A)
      200 Н*м  { 2039 кгс*см, 148 фунт-сила-футов }
      Болт (B)
      90 Н*м  { 918 кгс*см, 66 фунт-сила-футов }

  2. ВРЕМЕННО ЗАКРЕПИТЕ РЫЧАГ ЗАДНЕЙ ПОДВЕСКИ № 1 В СБОРЕ


    1. Предварительно закрепите рычаг задней подвески № 1 в сборе на элементе задней подвески в сборе с помощью кулачка регулировки схождения задней подвески в сборе, кулачка регулировки развала № 2 и гайки.

      Note


      • Вставляйте кулачок регулировки схождения задней подвески в сборе с задней стороны автомобиля.

      • Поворачивая гайку, удерживайте кулачок регулировки схождения задней подвески.

  3. УСТАНОВИТЕ ПРОВОД ЗАДНЕГО ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ

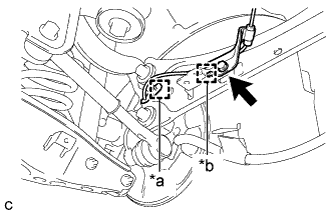

    1. A003WQLE01
      Обозначения на рисунке
      *a Хомут
      *b Направляющая

      Установите жгут проводов заднего датчика частоты вращения на продольный рычаг задней подвески в сборе и закрепите болтом и зажимом.

      Torque:
      8,0 Н*м  { 82 кгс*см, 71 фунт-сила-дюйм }

      Note


      • Не допускайте перекручивания провода заднего датчика частоты вращения во время его установки.

      • Удостоверьтесь, что направляющая жгута проводов заднего датчика частоты вращения вставлена.

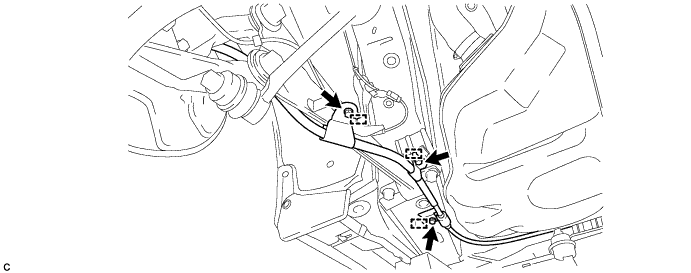

  4. УСТАНОВИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 3 В СБОРЕ


    1. Установите трос привода стояночного тормоза № 3 в сборе и закрепите его 3 болтами.

      A003XQB
      Torque:
      6,0 Н*м  { 61 кгс*см, 53 фунт-сила-дюйма }

      Note


      • Не допускайте перекручивания троса привода стояночного тормоза № 3 в сборе при его установке.

      • Удостоверьтесь, что 3 направляющих троса привода стояночного тормоза № 3 в сборе вставлены.

  5. УСТАНОВИТЕ НАКЛАДКУ БОКОВОГО БРУСА ЗАДНЕГО ПОЛА (для моделей с подкузовной панелью пола)


    1. Для левой стороны:


      1. Установите накладку левого бокового защитного бруса заднего пола и закрепите ее 2 болтами, гайкой и 2 фиксаторами.

    2. Для правой стороны:


      1. Установите накладку правого бокового защитного бруса заднего пола и закрепите ее болтом, гайкой и 2 фиксаторами.

  6. УСТАНОВИТЕ НАКЛАДКУ РЫЧАГА ЗАДНЕЙ ПОДВЕСКИ


    1. Вставьте 2 захвата накладки рычага задней подвески в рычаг задней подвески № 2 в сборе.

    2. Закрепите накладку рычага задней подвески 2 болтами.

      Torque:
      12 Н*м  { 122 кгс*см, 9 фунт-сила-футов }

      Note

      Убедитесь, что вставлены 2 захвата накладки рычага задней подвески.

  7. УСТАНОВИТЕ ЗАДНЕЕ КОЛЕСО

    Torque:
    103 Н*м  { 1050 кгс*см, 76 фунт-сила-футов }

  8. ОКОНЧАТЕЛЬНО ЗАКРЕПИТЕ РЫЧАГ ЗАДНЕЙ ПОДВЕСКИ № 1 В СБОРЕ


    1. A003ZOJE01
      Обозначения на рисунке
      *a Метки

      Совместите метки на кулачке регулировки развала № 2, кулачке регулировки схождения задней подвески и элементе задней подвески.

    2. Окончательно затяните гайку, чтобы закрепить рычаг задней подвески № 1 в сборе.

      Torque:
      100 Н*м  { 1020 кгс*см, 74 фунт-сила-фута }

      Note


      • Поворачивая гайку, удерживайте кулачок регулировки схождения задней подвески.

      • При окончательной затяжке гайки автомобиль должен быть разгружен.

  9. ПРОВЕРЬТЕ И ОТРЕГУЛИРУЙТЕ УГЛЫ УСТАНОВКИ ЗАДНИХ КОЛЕС

    (см. стр. Click here).
