ПРОДОЛЬНЫЙ РЫЧАГ ЗАДНЕЙ ПОДВЕСКИ СНЯТИЕ

Tech Tips


  • Порядок выполнения работ одинаков для правой и левой стороны.

  • Ниже рассмотрен порядок выполнения работ для левой стороны.


  1. СНИМИТЕ ЗАДНЕЕ КОЛЕСО

  2. СНИМИТЕ НАКЛАДКУ РЫЧАГА ЗАДНЕЙ ПОДВЕСКИ


    1. A003W3L

      Выверните 2 болта и освободите 2 захвата, чтобы снять накладку рычага задней подвески с рычага задней подвески № 2 в сборе.

  3. СНИМИТЕ НАКЛАДКУ БОКОВОГО БРУСА ЗАДНЕГО ПОЛА (для моделей с подкузовной панелью пола)


    1. Для левой стороны:


      1. A003WZU

        Выверните 2 болта, отверните гайку и снимите фиксатор.

      2. Освободите фиксатор и снимите накладку левого бокового защитного бруса заднего пола.

    2. Для правой стороны:


      1. A003Y2E

        Выверните болт и гайку.

      2. Освободите 2 фиксатора и снимите накладку правого бокового защитного бруса заднего пола.

  4. ОТСОЕДИНИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 3 В СБОРЕ

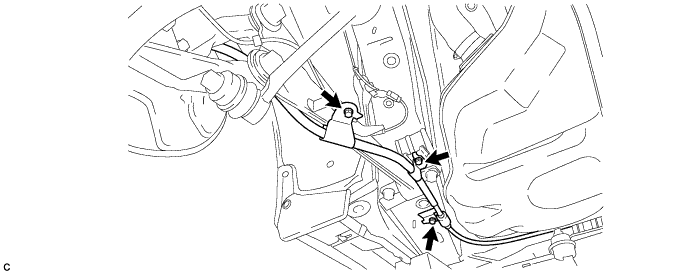

    1. Выверните 3 болта и снимите трос привода стояночного тормоза № 3 в сборе.

      A003XR8

  5. ОТСОЕДИНИТЕ ПРОВОД ЗАДНЕГО ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ

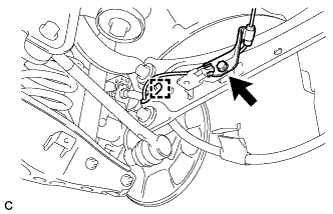

    1. A003YFI

      Выверните болт и освободите зажим, чтобы отсоединить провод заднего датчика частоты вращения от продольного рычага задней подвески в сборе.

  6. ОТСОЕДИНИТЕ РЫЧАГ ЗАДНЕЙ ПОДВЕСКИ № 1 В СБОРЕ


    1. A003ZOJE01
      Обозначения на рисунке
      *a Метки

      Нанесите метки на кулачок регулировки развала № 2, кулачок регулировки схождения задней подвески и элемент задней подвески.

    2. Отверните гайку и снимите кулачок регулировки развала № 2 и кулачок регулировки схождения задней подвески в сборе.

      Note

      Поворачивая гайку, удерживайте кулачок регулировки схождения задней подвески.

    3. Отсоедините рычаг задней подвески № 1 в сборе от элемента задней подвески в сборе.

  7. СНИМИТЕ ПРОДОЛЬНЫЙ РЫЧАГ ЗАДНЕЙ ПОДВЕСКИ В СБОРЕ

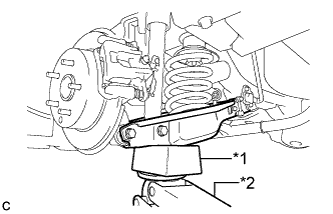

    1. A003WD8E03
      Обозначения на рисунке
      *1 Деревянный брусок
      *2 Домкрат

      Поддерживайте рычаг задней подвески № 2 в горизонтальном положении с помощью домкрата и деревянного бруска.

      CAUTION:

      Не поднимайте рычаг задней подвески № 2 в сборе слишком высоко, иначе автомобиль может опрокинуться.

      Note


      • При поддомкрачивании рычага задней подвески № 2 выполняйте эту операцию медленно.

      • При выполнении этой операции автомобиль должен находиться как можно ниже.

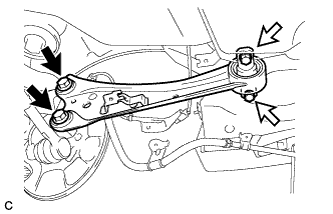

    2. A003ZCD

      Выверните 2 болта (A), 2 болта (B) и снимите продольный рычаг задней подвески в сборе.

      Обозначения на рисунке
      A003ZV9 Болт (A)
      A003YYF Болт (B)
