ЗАДНИЙ АМОРТИЗАТОР УСТАНОВКА

Tech Tips


  • Порядок выполнения работ одинаков для правой и левой стороны.

  • Ниже рассмотрен порядок выполнения работ для левой стороны.


  1. УСТАНОВИТЕ БУФЕР ХОДА СЖАТИЯ ЗАДНЕЙ ПРУЖИНЫ № 1


    1. Установите буфер хода сжатия задней пружины № 1 на задний амортизатор в сборе.

  2. ВРЕМЕННО ЗАКРЕПИТЕ ЗАДНИЙ АМОРТИЗАТОР В СБОРЕ


    1. Вставьте верхний конец заднего амортизатора в сборе в кузов автомобиля.

    2. Предварительно закрепите задний амортизатор в сборе на рычаге задней подвески № 2 в сборе с помощью болта и гайки.

      Note


      • В связи с использованием стопорной гайки поворачивайте болт.

      • Резьбовой конец вставляемого болта должен быть обращен к передней части автомобиля.

  3. УСТАНОВИТЕ ОПОРУ ЗАДНЕЙ ПОДВЕСКИ

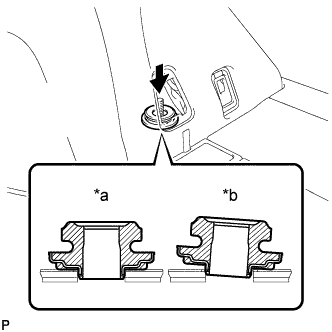

    1. A003VKSE01
      Обозначения на рисунке
      *a Правильно
      *b Неправильно

      Установите опору задней подвески.

      Note

      Убедитесь в том, что опора задней подвески установлена правильно (так, как показано на рисунке).

  4. УСТАНОВИТЕ ДЕРЖАТЕЛЬ ПОДУШКИ ЗАДНЕГО АМОРТИЗАТОРА

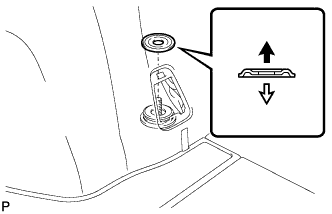

    1. A003YRT

      Установите держатель подушки заднего амортизатора.

      Обозначения на рисунке
      A003ZV9 Верхняя сторона
      A003YYF Нижняя сторона

      Note

      Держатель подушки заднего амортизатора должен устанавливаться с соблюдением правильной ориентации.

    2. Нанесите несколько капель герметика-фиксатора на резьбу новой гайки.

      Герметик
      Фирменный герметик 1324 от компании Toyota, Three Bond 1324 или аналогичный

    3. Используя разрезную головку, окончательно затяните контргайку, удерживая шток заднего амортизатора торцевой шестигранной головкой.

      Torque:
      25 Н*м  { 255 кгс*см, 18 фунт-сила-футов }

      Note


      • Плотно вставьте торцевую шестигранную головку в шток заднего амортизатора, чтобы не допустить повреждения заднего амортизатора в сборе при затяжке гайки.

      • Если совместно с динамометрическим ключом используется разрезная головка, используйте формулу для расчета заданных моментов затяжки (см. стр. Click here).

  5. ДОБЕЙТЕСЬ УСТОЙЧИВОСТИ ПОДВЕСКИ


    1. A003YADE01
      Обозначения на рисунке
      *1 Деревянный брусок
      *2 Домкрат
      A003YGT Место установки деревянного бруска

      Используя домкрат и деревянный брусок, как показано на рисунке, поддомкратьте рычаг задней подвески № 2 в сборе, установив его в горизонтальное положение таким образом, чтобы подвеска находилась на номинальной высоте (положение для окончательной затяжки подвески).

      CAUTION:

      Не поднимайте рычаг задней подвески № 2 в сборе слишком высоко, иначе автомобиль может опрокинуться.

      Note


      • При поддомкрачивании рычага задней подвески № 2 выполняйте эту операцию медленно.

      • При выполнении этой операции автомобиль должен находиться как можно ниже.

      Tech Tips


      • Если рычаг задней подвески № 2 в сборе не удается установить в заданное положение даже при его поддомкрачивании, создайте дополнительное усилие, например, поместив груз в багажное отделение.

      • Эта процедура воспроизводит номинальную высоту подвески автомобиля.

      • Порядок выполнения работ одинаков для правой и левой стороны.

  6. ОКОНЧАТЕЛЬНО ЗАКРЕПИТЕ ЗАДНИЙ АМОРТИЗАТОР В СБОРЕ


    1. A003X84

      Полностью затяните болт.

      Torque:
      90 Н*м  { 918 кгс*см, 66 фунт-сила-футов }

      Note


      • В связи с использованием стопорной гайки поворачивайте болт.

      • Убедитесь, что рычаг задней подвески № 2 в сборе остается в горизонтальном положении при полной затяжке болта.

  7. УСТАНОВИТЕ ЗАДНИЙ ДАТЧИК ВЫСОТЫ ПОДВЕСКИ В СБОРЕ (для моделей с датчиком высоты подвески)


    1. Закрепите 2 направляющие и установите датчик высоты задней подвески, закрепив его 2 болтами.

      Torque:
      8,0 Н*м  { 82 кгс*см, 71 фунт-сила-дюйм }

    2. Подсоедините разъем.

    3. Введите зажим в зацепление.

  8. УСТАНОВИТЕ НАКЛАДКУ РЫЧАГА ЗАДНЕЙ ПОДВЕСКИ


    1. Вставьте 2 захвата накладки рычага задней подвески в рычаг задней подвески № 2 в сборе.

    2. Закрепите накладку рычага задней подвески 2 болтами.

      Torque:
      12 Н*м  { 122 кгс*см, 9 фунт-сила-футов }

      Note

      Убедитесь, что вставлены 2 захвата накладки рычага задней подвески.

  9. УСТАНОВИТЕ ЗАДНЕЕ КОЛЕСО

    Torque:
    103 Н*м  { 1050 кгс*см, 76 фунт-сила-футов }

  10. УСТАНОВИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ В БОКОВОЙ ОБЛИЦОВОЧНОЙ НАКЛАДКЕ БАГАЖНОГО ОТДЕЛЕНИЯ


    1. Введите в зацепление захват и 2 направляющих, чтобы закрепить крышку технологического отверстия в боковой облицовочной накладке багажного отделения.

  11. ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ СИГНАЛА ДАТЧИКА ВЫСОТЫ ПОДВЕСКИ (для моделей с датчиком высоты подвески)

    (см. стр. Click here)

  12. ПРОВЕРЬТЕ И ОТРЕГУЛИРУЙТЕ НАПРАВЛЕНИЕ СВЕТА ФАР (для моделей с датчиком высоты подвески)

    (см. стр. Click here).
