РАСПРЕДВАЛ СНЯТИЕ


  1. СНИМИТЕ ДВИГАТЕЛЬ С ТРАНСМИССИЕЙ В СБОРЕ

    (см. стр. Click here)

  2. УСТАНОВИТЕ СТЕНД ДЛЯ ДВИГАТЕЛЯ


    1. Закрепите двигатель на стенде для двигателя с помощью болтов.

  3. СНИМИТЕ КРЮКИ ДЛЯ ВЫВЕШИВАНИЯ ДВИГАТЕЛЯ


    1. A003X6R

      Выверните 2 болта и снимите 2 крюка для вывешивания двигателя.

  4. СНИМИТЕ КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ В СБОРЕ


    1. A003WJA

      Отсоедините разъем корпуса дроссельной заслонки и 2 перепускных шланга охлаждающей жидкости.

    2. Выверните 2 болта, отверните 2 гайки и снимите корпус дроссельной заслонки в сборе.

    3. A003WFN

      Снимите прокладку с впускного коллектора.

  5. СНИМИТЕ ТРУБКУ ЩУПА ПРОВЕРКИ УРОВНЯ МАСЛА


    1. Снимите щуп проверки уровня моторного масла.

    2. A003ZA1

      Выверните 2 болта, освободите зажим и снимите трубку щупа проверки уровня моторного масла.

    3. Снимите с трубки щупа проверки уровня моторного масла кольцевое уплотнение.

  6. СНИМИТЕ ТРУБУ РОГ В СБОРЕ


    1. A003XYD

      Отсоедините 2 зажима жгута проводов.

    2. A003YI1

      Выверните болт и снимите опору жгута проводов.

    3. A003YX6

      Выверните 4 болта и снимите трубу РОГ в сборе и 2 прокладки.

  7. СНИМИТЕ КЛАПАН РОГ В СБОРЕ


    1. A003WCO

      Отсоедините разъем, зажим жгута проводов и 4 шланга охлаждающей жидкости.

    2. A003WD3E01
      Обозначения на рисунке
      *1 Шпилька и гайка

      Отверните 4 гайки и выверните болт.

    3. С помощью торцевого ключа "TORX" E8 выверните 4 шпильки и снимите клапан РОГ с охладителем в сборе.

    4. Снимите прокладку.

    5. A003ZIH

      Отверните 2 гайки и снимите клапан РОГ в сборе и прокладку.

  8. СНИМИТЕ ТРУБУ РОГ С ОХЛАДИТЕЛЕМ В СБОРЕ


    1. A003WCO

      Отсоедините разъем, зажим жгута проводов и 4 шланга охлаждающей жидкости.

    2. A003WD3E01
      Обозначения на рисунке
      *1 Шпилька и гайка

      Отверните 4 гайки и выверните болт.

    3. С помощью торцевого ключа "TORX" E8 выверните 4 шпильки и снимите клапан РОГ с охладителем в сборе.

    4. Снимите прокладку.

    5. A003XRK

      Отверните 2 гайки и снимите охладитель РОГ в сборе и прокладку.

  9. СНИМИТЕ ВПУСКНОЙ КОЛЛЕКТОР


    1. A003ZLL

      Отсоедините 3 разъема и 2 зажима жгута проводов.

    2. Снимите щуп проверки уровня моторного масла.

    3. A003XWA

      Отсоедините зажим жгута проводов, а затем выверните 2 болта и снимите трубку щупа проверки уровня моторного масла в сборе.

    4. Снимите кольцевое уплотнение с трубки щупа проверки уровня моторного масла.

    5. A003VBE

      Отсоедините питающий шланг паров топлива и шланг вентиляции картера.

    6. A003VFZ

      Выверните 2 болта, отверните 2 гайки и снимите впускной коллектор.

    7. Снимите прокладку между впускным коллектором № 1 и головкой.

  10. СНИМИТЕ ПИТАЮЩИЙ ТРУБОПРОВОД ПАРОВ ТОПЛИВА


    1. A003W3O

      Выверните болт и снимите питающий трубопровод паров топлива.

  11. СНИМИТЕ ТОПЛИВНУЮ РАМПУ В СБОРЕ


    1. A003VP4

      Выверните болт.

    2. A003Z7A

      Выверните 2 болта и снимите топливную рампу.

      Note

      Будьте осторожны, не допускайте падения форсунок при снятии топливной рампы.

  12. СНИМИТЕ РАСПОРНУЮ ВТУЛКУ ТОПЛИВНОЙ РАМПЫ № 1


    1. A003VR5

      Снимите 2 распорные втулки топливной рампы с головки блока цилиндров.

  13. СНИМИТЕ ТОПЛИВНУЮ ФОРСУНКУ В СБОРЕ


    1. A003WXD

      Вытяните 4 топливных форсунки в сборе из топливной рампы в сборе.

    2. Снимите кольцевое уплотнение с каждой топливной форсунки в сборе.

    3. При повторной установке прикрепите к валу каждой форсунки этикетку или бирку.

      Note

      Для предотвращения попадания в топливные форсунки посторонних частиц закройте их полиэтиленовыми пакетами.

    4. A003YPM

      Снимите 4 виброизолятора форсунки.

  14. СНИМИТЕ КАТУШКУ ЗАЖИГАНИЯ В СБОРЕ


    1. A003VYT

      Отсоедините разъемы 4 катушек зажигания.

    2. Выверните 4 болта и снимите 4 катушки зажигания.

      Note

      При снятии катушек зажигания соблюдайте осторожность, чтобы не повредить наконечники свечей зажигания о края отверстия в крышке головки блока цилиндров или верхнюю кромку трубки свечного колодца.

  15. СНИМИТЕ КРЫШКУ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ В СБОРЕ


    1. A003VEM

      Выверните 13 болтов и снимите крышку головки блока цилиндров с уплотнительной шайбой.

      Note

      Соблюдайте осторожность, чтобы не уронить прокладки в двигатель при снятии крышки головки блока цилиндров, поскольку прокладки могут прилипнуть к крышке.

    2. A003XE0

      Снимите 2 прокладки с крышки подшипника распредвала.

  16. СНИМИТЕ ПРОКЛАДКУ КРЫШКИ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ


    1. A003V1Q

      Снимите прокладку крышки головки блока цилиндров.

  17. СНИМИТЕ ПРОКЛАДКУ ТРУБКИ СВЕЧНОГО КОЛОДЦА


    1. A003Y52

      Отожмите 4 захвата отражающей вентиляционной заслонки.

      Note

      Не деформируйте захваты вентиляционной заслонки больше, чем необходимо.

    2. Снимите 4 прокладки с крышки головки блока цилиндров.

      Tech Tips

      Постарайтесь как можно меньше деформировать прокладки трубок свечных колодцев. Снятые прокладки будут использоваться при установке новых прокладок.

      Note

      Будьте осторожны, чтобы не повредить крышку головки блока цилиндров.

  18. УСТАНОВИТЕ ПОРШЕНЬ ЦИЛИНДРА №1 В ВМТ ТАКТА СЖАТИЯ


    1. A003W15E01
      Обозначения на рисунке
      *1 Установочная метка
      *2 Метка синхронизации
      *3 Синхронизирующая метка (прямоугольник)
      *4 Метка (круг)

      Проверните шкив коленчатого вала так, чтобы совместить канавку на нем и установочную метку "0" на крышке цепного привода ГРМ.

      Tech Tips

      На звездочку распределительного вала нанесены 3 метки. Установите синхронизирующую метку (прямоугольник) сверху.

    2. Убедитесь, что синхронизирующие метки на ведущей звездочке и зубчатом колесе распредвала направлены вверх, как показано на рисунке.

      В противном случае проверните коленчатый вал на 1 полный оборот (360°) и совместите метки, как указано выше.

  19. СНИМИТЕ ШКИВ КОЛЕНЧАТОГО ВАЛА


    1. A003VJEE02
      Обозначения на рисунке
      *a Удерживайте
      *b Поверните

      С помощью SST зафиксируйте шкив на месте и ослабьте болт шкива.

      SST
      09213-58014   ( 91551-80840 )
      09330-00021
    2. A003VCUE02
      Обозначения на рисунке
      *a Удерживайте
      *b Поверните

      С помощью SST выверните болт шкива и снимите шкив коленчатого вала.

      SST
      09950-50013   ( 09951-05010, 09952-05010, 09953-05020, 09954-05021 )

  20. СНИМИТЕ НАТЯЖИТЕЛЬ ЦЕПИ № 1 В СБОРЕ


    1. A003YAP

      Отверните 2 гайки и снимите кронштейн, натяжитель цепи и прокладку.

      Note

      Не проворачивайте коленчатый вал при снятом натяжителе цепи № 1.

  21. СНИМИТЕ КРЫШКУ ЦЕПНОГО ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА В СБОРЕ


    1. A003WBY

      Выверните 3 болта и снимите правый кронштейн опоры двигателя.

    2. A003W66

      Выверните 4 болта и снимите кронштейн масляного фильтра.

    3. A003V4O

      Снимите 2 кольцевых уплотнения.

    4. A003Y3KE01
      Обозначения на рисунке
      *1 Уплотнительная шайба

      Выверните 18 болтов и снимите уплотнительную шайбу.

    5. A003VM6E01
      Обозначения на рисунке
      *1 Защитная клейкая лента

      Снимите крышку цепного привода газораспределительного механизма, вставив отвертку между крышкой цепного привода и головкой блока цилиндров или блоком цилиндров.

      Note


      • Соблюдайте осторожность, чтобы не повредить сопрягающиеся поверхности крышки цепного привода газораспределительного механизма, блока цилиндров и головки блока цилиндров.

      • Равномерно подденьте крышку цепного привода газораспределительного механизма, чтобы не повредить штифты.

      Tech Tips

      Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

    6. A003XNX

      Снимите 3 кольцевых уплотнения.

  22. СНИМИТЕ САЛЬНИК КРЫШКИ ЦЕПНОГО ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА


    1. Поместите цепной привод газораспределительного механизма на деревянные бруски.

    2. A003YXEE01
      Обозначения на рисунке
      *1 Защитная клейкая лента
      *2 Деревянный брусок

      Извлеките сальник с помощью отвертки и молотка.

      Tech Tips

      Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

      Note

      Старайтесь не повредить поверхность посадочного углубления сальника.

  23. СНИМИТЕ БАШМАК НАТЯЖИТЕЛЯ ЦЕПИ


    1. A003Z3Q

      Снимите башмак натяжителя цепи с блока цилиндров.

  24. СНИМИТЕ УСПОКОИТЕЛЬ ЦЕПИ № 1


    1. A003WFM

      Выверните 2 болта и снимите успокоитель цепи.

  25. СНИМИТЕ УСПОКОИТЕЛЬ ЦЕПИ № 2


    1. A003Y2U

      Выверните 2 болта и снимите успокоитель цепи № 2.

  26. СНИМИТЕ ЦЕПЬ В СБОРЕ


    1. A003WCW

      Удерживая шестигранный участок распредвала ключом, проверните зубчатое колесо распредвала против часовой стрелки, чтобы ослабить цепь, натянутую между шестернями распредвала.

    2. Когда натяжение цепи ослабнет, снимите цепь с шестерней распредвала и наденьте ее на зубчатое колесо распредвала.

      Tech Tips

      Проверьте, чтобы цепь была полностью снята со звездочки.

    3. Поверните распредвал по часовой стрелке, чтобы вернуть его в исходное положение, и снимите цепь.

  27. ПРОВЕРЬТЕ ЗУБЧАТОЕ КОЛЕСО РАСПРЕДВАЛА В СБОРЕ


    1. Проверьте замок зубчатого колеса распредвала.

    2. A003VAFE02
      Обозначения на рисунке
      *1 Клейкая лента
      *a Зона герметизации клейкой лентой
      *b Проколите ленту

      Очистив и обезжирив масляное отверстие VVT со стороны впуска крышки подшипника распредвала № 1, полностью герметизируйте масляное отверстие с помощью клейкой ленты или подобного приспособления, как показано на рисунке, чтобы не допустить утечек воздуха.

      Note

      Обязательно полностью закройте масляное отверстие, так как утечки воздуха из-за недостаточного уплотнения не позволят освободить стопорный штифт.

    3. Проколите отверстие в ленте, закрывающей отверстие, как показано на рисунке. (Процедура A)

    4. A003YZA

      Подайте в проколотое на шаге A отверстие воздух под давлением около 150 кПа (1,5 кгс/см2, 22 фунта на кв. дюйм), чтобы освободить стопорный штифт.

      Note


      • При наличии утечек воздуха заново наложите клейкую ленту.

      • Перед тем, как подать воздух под давлением, закройте масляное отверстие куском ткани, чтобы не допустить разбрызгивания масла.

    5. С усилием проверните зубчатое колесо распредвала в направлении опережения (против часовой стрелки).

      Tech Tips

      В зависимости от давления воздуха зубчатое колесо распредвала может самостоятельно поворачиваться в сторону опережения.

    6. A003ZVZ

      Два-три раза проверните зубчатое колесо распредвала в пределах угла его поворота (26,5–28,5°), не доводя его до положения максимального угла запаздывания. Убедитесь, что зубчатое колесо распредвала вращается свободно.

    7. Снимите клейкую ленту с крышки подшипника распредвала № 1.

  28. СНИМИТЕ ЗУБЧАТОЕ КОЛЕСО РАСПРЕДВАЛА В СБОРЕ


    1. A003VJ4
      Обозначения на рисунке
      *1 Фланцевый болт
      *a Не снимайте

      Удерживая распредвал за шестигранный участок ключом, выверните болт фланца и снимите зубчатое колесо распредвала.

      Note


      • Перед тем, как снимать зубчатое колесо распредвала, не забудьте извлечь стопорный штифт.

      • A003W2TE04

        Не выворачивайте 4 оставшихся болта.

      • Снимая зубчатое колесо распредвала с распредвала, удерживайте его в горизонтальном положении.

  29. СНИМИТЕ ЗВЕЗДОЧКУ РАСПРЕДВАЛА


    1. A003YKW

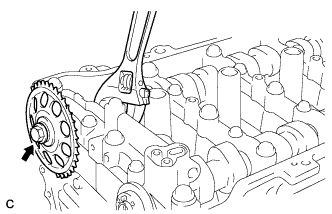

      Удерживая распредвал за шестигранный участок ключом, выверните болт фланца и снимите ведущую звездочку распредвала.

  30. СНИМИТЕ КРЫШКУ ПОДШИПНИКА РАСПРЕДВАЛА


    1. A003YDLE01

      Равномерно ослабьте затяжку и выверните 10 болтов крышек подшипников в последовательности, показанной на рисунке.

    2. A003XNZE01

      Равномерно ослабьте затяжку и выверните 15 болтов крышек подшипников в последовательности, показанной на рисунке.

      Note

      Равномерно ослабьте болты крышек подшипников, удерживая кожух распредвала строго горизонтально.

    3. Снимите 5 крышек подшипников.

      Tech Tips

      Разложите снятые детали в надлежащем порядке.

  31. СНИМИТЕ РАСПРЕДВАЛ


    1. A003ZLS

      Снимите распредвал.

  32. СНИМИТЕ РАСПРЕДВАЛ № 2


    1. A003VQU

      Снимите распредвал № 2.

  33. СНИМИТЕ ПОДШИПНИК РАСПРЕДВАЛА № 1


    1. A003W9X

      Снимите 2 подшипника распредвала № 1.

  34. СНИМИТЕ ПОДШИПНИК РАСПРЕДВАЛА № 2

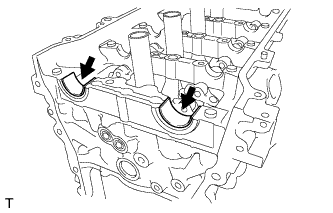

    1. A003WJZ

      Снимите 2 подшипника распредвала № 2.

  35. СНИМИТЕ КОЖУХ РАСПРЕДВАЛА В СБОРЕ


    1. A003YKX

      Выверните 2 болта.

    2. A003XFLE02
      Обозначения на рисунке
      *1 Защитная клейкая лента

      Снимите кожух распредвала, вставив отвертку между головкой блока цилиндров и кожухом распредвала.

      Note

      Соблюдайте осторожность, чтобы не повредить сопрягающиеся поверхности головки блока цилиндров и кожуха распредвала.

      Tech Tips

      Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
