ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ (с электроприводом) ПОВТОРНАЯ СБОРКА


  1. УСТАНОВИТЕ ПРУЖИНУ СПИНКИ РАЗДЕЛЬНОГО ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ


    1. A003X64

      Установите пружину спинки раздельного переднего сиденья в сборе и закрепите ее 4 болтами.

      Torque:
      42 Н*м  { 428 кгс*см, 31 фунт-сила-фут }

  2. УСТАНОВИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ПЕРЕДНЕГО СИДЕНЬЯ № 2 (со стороны водителя)


    1. A003VN0

      Установите жгут электропроводки переднего сиденья № 2 и закрепите его 2 зажимами.

    2. Подсоедините 2 разъема.

  3. УСТАНОВИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ПЕРЕДНЕГО СИДЕНЬЯ № 2 (со стороны переднего пассажира)

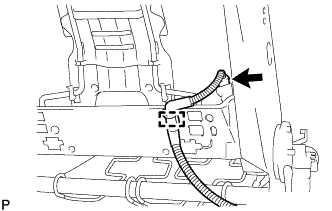

    1. A003YIJ

      Установите жгут электропроводки переднего сиденья № 2 и закрепите его зажимом.

    2. Подсоедините разъем.

  4. УСТАНОВИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ПЕРЕДНЕГО СИДЕНЬЯ (со стороны водителя)


    1. A003YWZ

      Установите жгут электропроводки переднего сиденья и закрепите его 5 зажимами.

    2. Подсоедините 5 разъемов.

  5. УСТАНОВИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ПЕРЕДНЕГО СИДЕНЬЯ (со стороны переднего пассажира)


    1. A003YAH

      Установите жгут электропроводки переднего сиденья и закрепите его 4 зажимами.

    2. Подсоедините 3 разъема.

  6. УСТАНОВИТЕ БЛОК УПРАВЛЕНИЯ ПОДОГРЕВАТЕЛЕМ СИДЕНЬЯ В СБОРЕ (со стороны водителя)


    1. A003Y7N

      Установите блок управления подогревателем сиденья в сборе и введите в зацепление 2 захвата.

    2. Подсоедините разъем.

  7. УСТАНОВИТЕ ДАТЧИК ПОЛОЖЕНИЯ СИДЕНЬЯ (для сиденья водителя)


    1. A003XB8

      Установите датчик положения сиденья на защиту датчика продольного смещения положения сиденья и закрепите его штифтом, как показано на рисунке.

    2. A003Z0LE12
      Обозначения на рисунке
      *1 Датчик положения сиденья
      *2 Плоский щуп
      *3 Направляющая сиденья

      Используя плоский щуп толщиной 1,3 мм (0,0512 дюйма) временно установите датчик положения сиденья и закрепите его винтом "TORX" и гайкой.

      Note


      • Если датчик положения сиденья выпал или имеет трещины, заусенцы или иные дефекты на корпусе или разъеме, замените его новым датчиком.

      • При установке датчика положения сиденья следите за тем, чтобы электропроводка системы SRS не создавала препятствий для других деталей и не пережималась ими.

      Tech Tips

      Зазор между датчиком положения сиденья и направляющими сиденья должен находиться в диапазоне от 0,6 мм (0,0236 дюйма) до 2,0 мм (0,0787 дюйма).

    3. Установите датчик положения сиденья и закрепите его винтом "TORX" и гайкой с помощью торцевого ключа "TORX" T30.

      Torque:
      8,0 Н*м  { 82 кгс*см, 71 фунт-сила-дюйм }

    4. Зазор между датчиком положения сиденья и направляющими сиденья должен находиться в диапазоне от 0,6 мм (0,0236 дюйма) до 2,0 мм (0,0787 дюйма).

    5. Подсоедините разъем.

    6. Установите жгут проводов на 2 крепления.

    7. Проверьте отсутствие люфта между установочными деталями датчика положения сиденья.

  8. УСТАНОВИТЕ НИЖНЮЮ ЛЕВУЮ ВНУТРЕННЮЮ КРЫШКУ РЕГУЛЯТОРА НАКЛОНА


    1. A003WG3

      Введите в зацепление 2 направляющие.

    2. Установите нижнюю внутреннюю накладку левого регулятора наклона и закрепите ее винтом.

  9. УСТАНОВИТЕ НИЖНЮЮ ПРАВУЮ ВНУТРЕННЮЮ КРЫШКУ РЕГУЛЯТОРА НАКЛОНА


    1. A003YB8

      Введите в зацепление 2 направляющие.

    2. Установите нижнюю внутреннюю накладку правого регулятора наклона и закрепите ее винтом.

  10. УСТАНОВИТЕ НИЖНИЙ ЗАЩИТНЫЙ ЩИТОК ПОДУШКИ ЛЕВОГО ПЕРЕДНЕГО СИДЕНЬЯ (для стороны водителя)


    1. A003Z6F

      Введите в зацепление фиксатор.

    2. Введите в зацепление крепление, как показано на рисунке.

    3. Закрепите левый нижний защитный щиток подушки переднего сиденья винтом.

  11. УСТАНОВИТЕ НИЖНИЙ ЗАЩИТНЫЙ ЩИТОК ПОДУШКИ ПРАВОГО ПЕРЕДНЕГО СИДЕНЬЯ (для стороны водителя)


    1. A003ZRI

      Введите в зацепление фиксатор.

    2. Введите в зацепление крепление, как показано на рисунке.

    3. Закрепите правый нижний защитный щиток подушки переднего сиденья винтом.

  12. УСТАНОВИТЕ ВЕРХНЮЮ ЛЕВУЮ ВНУТРЕННЮЮ КРЫШКУ РЕГУЛЯТОРА НАКЛОНА


    1. A003ZDE

      Установите верхнюю внутреннюю накладку левого регулятора наклона и введите в зацепление направляющую.

  13. УСТАНОВИТЕ ВЕРХНЮЮ ПРАВУЮ ВНУТРЕННЮЮ КРЫШКУ РЕГУЛЯТОРА НАКЛОНА


    1. A003VMM

      Установите верхнюю внутреннюю накладку правого регулятора наклона и введите в зацепление направляющую.

  14. УСТАНОВИТЕ ПОДУШКУ БЕЗОПАСНОСТИ ПЕРЕДНИХ СИДЕНИЙ В СБОРЕ

    (см. стр. Click here)

  15. УСТАНОВИТЕ ОБИВКУ СПИНКИ ПЕРЕДНЕГО СИДЕНЬЯ


    1. Очистите установочную поверхность пружины спинки раздельного переднего сиденья в сборе.

    2. A003WDEE01
      Обозначения на рисунке
      *1 Двухсторонняя клейкая лента

      Снимите 4 отрезка прокладочной бумаги и закрепите обивку спинки переднего сиденья 4 отрезками двухсторонней клейкой ленты.

  16. ЗАКРЕПИТЕ ОБИВКУ ПОДУШКИ ПЕРЕДНЕГО СИДЕНЬЯ


    1. Очистите установочную поверхность пружины подушки раздельного переднего сиденья в сборе.

    2. A003ZOLE01
      Обозначения на рисунке
      *1 Двухсторонняя клейкая лента

      Снимите 3 отрезка прокладочной бумаги и закрепите обивку подушки переднего сиденья 3 отрезками двухсторонней клейкой ленты.

  17. УСТАНОВИТЕ ОБИВКУ СПИНКИ РАЗДЕЛЬНОГО ПЕРЕДНЕГО СИДЕНЬЯ


    1. A003Y25

      Установите обивку спинки раздельного переднего сиденья на подушку спинки раздельного переднего сиденья и закрепите ее 14 новыми витковыми пружинами, используя щипцы для витковых пружин.

      Note


      • Старайтесь не повредить обивку спинки раздельного переднего сиденья.

      • Обеспечьте надежную установку витковых пружин, как показано на рисунке, не допуская образования складок на обивке спинки раздельного переднего сиденья.

  18. УСТАНОВИТЕ ОБИВКУ СПИНКИ РАЗДЕЛЬНОГО ПЕРЕДНЕГО СИДЕНЬЯ С ПОДУШКОЙ


    1. Предварительно установите обивку спинки раздельного переднего сиденья с подушкой на пружине спинки раздельного переднего сиденья.

    2. A003Z38E01

      Закрепите держатель обивки спинки раздельного переднего сиденья на пружине спинки переднего сиденья в сборе в порядке, показанном на рисунке.

    3. Закрепите держатель обивки спинки раздельного переднего сиденья гайкой.

      Torque:
      5,5 Н*м  { 56 кгс*см, 49 фунт-сила-дюймов }

      CAUTION:


      • На автомобилях с боковыми подушками безопасности необходимо особенно надежно устанавливать обивку спинки переднего раздельного сиденья. Иначе эти подушки могут не сработать надлежащим образом.

      • После установки держателя убедитесь в том, что ремень не перекручен.

      • Закрепляйте держатель надежно.

    4. A003YOT

      Введите в зацепление 4 захвата и установите 2 держателя подголовника заднего сиденья.

    5. A003WJ0

      Введите в зацепление крепление.

    6. A003XWE

      Застегните 2 застежки.

    7. A003V1K

      С помощью щипцов для витковых пружин установите 5 новых витковых пружин.

      Note


      • Старайтесь не повредить обивку спинки раздельного переднего сиденья.

      • Обеспечьте надежную установку витковых пружин, как показано на рисунке, не допуская образования складок на обивке спинки раздельного переднего сиденья.

    8. A003WWS

      Введите в зацепление 2 фиксатора.

  19. УСТАНОВИТЕ ОБИВКУ ПОДУШКИ РАЗДЕЛЬНОГО ПЕРЕДНЕГО СИДЕНЬЯ


    1. A003YWI

      С помощью съемника витковых пружин установите 21 новую витковую пружину.

      Note


      • Старайтесь не повредить обивку подушки раздельного переднего сиденья.

      • Обеспечьте надежную установку витковых пружин, как показано на рисунке, не допуская образования складок на обивке подушки раздельного переднего сиденья.

    2. A003WN5

      Установите обивку подушки раздельного переднего сиденья на подушку раздельного переднего сиденья и закрепите ее 2 новыми витковыми пружинами, используя щипцы для витковых пружин.

      Note


      • Старайтесь не повредить обивку подушки раздельного переднего сиденья.

      • Обеспечьте надежную установку витковых пружин, как показано на рисунке, не допуская образования складок на обивке подушки раздельного переднего сиденья.

  20. УСТАНОВИТЕ ОБИВКУ ПОДУШКИ РАЗДЕЛЬНОГО ПЕРЕДНЕГО СИДЕНЬЯ ВМЕСТЕ С ПОДУШКОЙ


    1. A003WAV

      Введите в зацепление все крепления.

    2. A003XD5

      Введите в зацепление 4 крепления.

    3. Для моделей с системой подогрева сидений:


      1. A003WRF

        Подсоедините жгут проводов подогревателя сиденья, закрепив его 3 зажимами.

      2. Подсоедините разъем.

      3. A003ZL4

        Подсоедините жгут проводов подогревателя сиденья, закрепив его зажимом.

      4. Подсоедините разъем.

    4. A003X68

      Введите в зацепление крепление, чтобы закрепить жгут проводов подушки безопасности передних сидений в сборе.

  21. УСТАНОВИТЕ ВНУТРЕННИЙ ЗАЩИТНЫЙ ЩИТОК ПОДУШКИ ПЕРЕДНЕГО СИДЕНЬЯ


    1. A003YFN

      Установите внутренний защитный щиток подушки переднего сиденья и введите в зацепление 4 захвата.

  22. УСТАНОВИТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ОПОРЫ ПОЯСНИЦЫ (со стороны водителя)


    1. A003WG9

      Установите переключатель опоры поясницы и закрепите его 4 захватами.

  23. УСТАНОВИТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ПЕРЕДНЕГО СИДЕНЬЯ


    1. A003Z2U

      Установите переключатель электропривода переднего сиденья и закрепите его 3 винтами.

  24. УСТАНОВИТЕ ЗАЩИТНЫЙ ЩИТОК ПОДУШКИ ПЕРЕДНЕГО СИДЕНЬЯ (для сиденья водителя)


    1. Для моделей без запоминающих устройств сидений:


      1. A003XBRE01
        Обозначения на рисунке
        *A Для моделей с запоминающими устройствами сидений:
        *1 Крышка жгута проводов

        Подсоедините разъем.

    2. Для моделей с запоминающими устройствами сидений:


      1. Подсоедините 2 разъема.

    3. Введите в зацепление 2 зажима.

    4. Подсоедините жгут проводов к крышке жгута проводов.

    5. Закройте крышку жгута проводов и закрепите 2 захватами.

    6. A003ZTDE01

      Введите в зацепление фиксатор и направляющую (2).

    7. Установите защитный щиток подушки переднего сиденья и введите в зацепление направляющую (1) и 8 захватов.

    8. A003VUA

      Подсоедините резиновую ленту обивки спинки раздельного переднего сиденья.

  25. УСТАНОВИТЕ ЗАЩИТНЫЙ ЩИТОК ПОДУШКИ ПЕРЕДНЕГО СИДЕНЬЯ (для сиденья переднего пассажира)

  26. УСТАНОВИТЕ ВНУТРЕННИЙ ЗАЩИТНЫЙ ЩИТОК № 1 ПОДУШКИ ПЕРЕДНЕГО СИДЕНЬЯ


    1. A003XZF

      Установите фиксатор.

    2. A003X4T

      Введите в зацепление 2 направляющих и захват, как показано на рисунке.

    3. A003VHL

      Введите в зацепление направляющую, как показано на рисунке.

    4. Установите внутренний защитный щиток подушки переднего сиденья № 1 и закрепите его винтом.

  27. УСТАНОВИТЕ РУЧКУ ПЕРЕКЛЮЧАТЕЛЯ ЭЛЕКТРОПРИВОДА НАКЛОНА СИДЕНЬЯ


    1. A003V8D

      Введите в зацепление 4 захвата и установите ручку переключателя электропривода наклона сиденья.

  28. УСТАНОВИТЕ РУЧКУ ПЕРЕКЛЮЧАТЕЛЯ ЭЛЕКТРОПРИВОДА ПЕРЕМЕЩЕНИЯ СИДЕНЬЯ ПО НАПРАВЛЯЮЩИМ И ПО ВЕРТИКАЛИ


    1. A003WFS

      Введите в зацепление 4 захвата и установите ручку переключателя электропривода продольного перемещения сиденья и перемещения по вертикали.

  29. УСТАНОВИТЕ ЗАГЛУШКУ РЕГУЛЯТОРА ПОЛОЖЕНИЯ СИДЕНЬЯ


    1. A003W5K

      Установите заглушку регулятора положения сиденья.

      Tech Tips

      Порядок выполнения работ одинаков для правой и левой стороны.

  30. УСТАНОВИТЕ ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ (со стороны водителя)


    1. A003ZGLE01
      Обозначения на рисунке
      *1 Выступающая часть

      Установите замок ремня безопасности переднего сиденья в сборе и закрепите его гайкой.

      Torque:
      42 Н*м  { 428 кгс*см, 31 фунт-сила-фут }

      Note

      Не допускайте того, чтобы крепление замка ремня безопасности переднего сиденья накладывалось на выступающую часть регулятора переднего сиденья.

    2. Введите в зацепление зажим.

    3. Введите в зацепление все зажимы под передним сиденьем.

    4. Подсоедините все разъемы.

  31. УСТАНОВИТЕ ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ (со стороны переднего пассажира)


    1. A003ZIYE01
      Обозначения на рисунке
      *1 Выступающая часть

      Установите замок ремня безопасности переднего сиденья в сборе и закрепите его гайкой.

      Torque:
      42 Н*м  { 428 кгс*см, 31 фунт-сила-фут }

      Note

      Не допускайте того, чтобы крепление замка ремня безопасности переднего сиденья накладывалось на выступающую часть регулятора переднего сиденья.

    2. Введите в зацепление зажим.

    3. Введите в зацепление все зажимы под передним сиденьем.

    4. Подсоедините все разъемы.
