ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ (с электроприводом) РАЗБОРКА


  1. СНИМИТЕ ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ (со стороны водителя)


    1. Отсоедините все разъемы.

    2. Освободите все зажимы под передним сиденьем.

    3. A003ZDF

      Расцепите зажим.

    4. Отверните гайку и снимите замок ремня безопасности переднего сиденья в сборе.

  2. СНИМИТЕ ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ (со стороны переднего пассажира)


    1. Отсоедините все разъемы.

    2. Освободите все зажимы под передним сиденьем.

    3. A003ZV0

      Расцепите зажим.

    4. Отверните гайку и снимите замок ремня безопасности переднего сиденья в сборе.

  3. СНИМИТЕ ЗАГЛУШКУ РЕГУЛЯТОРА ПОЛОЖЕНИЯ СИДЕНЬЯ


    1. A003W5K

      Снимите заглушку регулятора положения сиденья.

      Tech Tips

      Порядок выполнения работ одинаков для правой и левой стороны.

  4. СНИМИТЕ РУЧКУ ПЕРЕКЛЮЧАТЕЛЯ ЭЛЕКТРОПРИВОДА ПЕРЕМЕЩЕНИЯ СИДЕНЬЯ ПО НАПРАВЛЯЮЩИМ И ПО ВЕРТИКАЛИ


    1. A003V6T

      С помощью съемника молдингов освободите 4 захвата и снимите ручку переключателя электропривода перемещения сиденья по направляющим и по вертикали.

  5. СНИМИТЕ РУЧКУ ПЕРЕКЛЮЧАТЕЛЯ ЭЛЕКТРОПРИВОДА НАКЛОНА СИДЕНЬЯ


    1. A003V44

      С помощью съемника молдингов освободите 4 захвата и снимите ручку переключателя электропривода наклона сиденья.

  6. СНИМИТЕ ВНУТРЕННИЙ ЗАЩИТНЫЙ ЩИТОК № 1 ПОДУШКИ ПЕРЕДНЕГО СИДЕНЬЯ


    1. A003ZU6

      Выверните винт.

    2. Освободите направляющую, как показано на рисунке.

    3. A003X79

      Освободите захват и 2 направляющих, и снимите внутренний защитный щиток подушки переднего сиденья № 1, как показано на рисунке.

    4. A003XZF

      С помощью съемника фиксаторов освободите фиксатор.

  7. СНИМИТЕ ЗАЩИТНЫЙ ЩИТОК ПОДУШКИ ПЕРЕДНЕГО СИДЕНЬЯ (для сиденья водителя)


    1. A003VUA

      Открепите резиновую ленту обивки спинки раздельного переднего сиденья.

    2. A003ZTDE01

      Освободите 8 захватов и направляющую (1).

    3. Освободите фиксатор и направляющую (2), и отсоедините защитный щиток подушки переднего сиденья.

    4. A003XBRE01
      Обозначения на рисунке
      *A Для моделей с запоминающими устройствами сидений:
      *1 Крышка жгута проводов

      Освободите 2 захвата и откройте крышку жгута проводов.

    5. Отсоедините жгут проводов от крышки жгута проводов.

    6. Расцепите 2 зажима.

    7. Для моделей без запоминающих устройств сидений:


      1. Отсоедините разъем и снимите защитный щиток подушки переднего сиденья.

    8. Для моделей с запоминающими устройствами сидений:


      1. Отсоедините 2 разъема и снимите защитный щиток подушки переднего сиденья.

  8. СНИМИТЕ ЗАЩИТНЫЙ ЩИТОК ПОДУШКИ ПЕРЕДНЕГО СИДЕНЬЯ (для сиденья переднего пассажира)


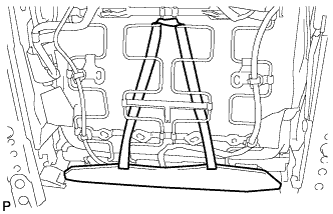

    1. A003X9G

      Открепите резиновую ленту обивки спинки раздельного переднего сиденья.

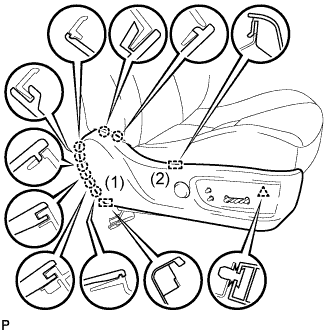

    2. A003XFCE01

      Освободите 8 захватов и направляющую (1).

    3. Освободите фиксатор и направляющую (2), и отсоедините защитный щиток подушки переднего сиденья.

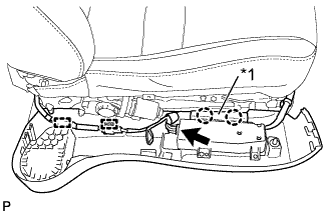

    4. A003WVXE01
      Обозначения на рисунке
      *1 Крышка жгута проводов

      Освободите 2 захвата и откройте крышку жгута проводов.

    5. Отсоедините жгут проводов от крышки жгута проводов.

    6. Расцепите 2 зажима.

    7. Отсоедините разъем и снимите защитный щиток подушки переднего сиденья.

  9. СНИМИТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ПЕРЕДНЕГО СИДЕНЬЯ


    1. A003Z2U

      Выверните 3 винта и снимите переключатель электропривода переднего сиденья.

  10. СНИМИТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ОПОРЫ ПОЯСНИЦЫ (со стороны водителя)


    1. A003WG9

      Освободите 4 захвата и снимите переключатель опоры поясницы.

  11. СНИМИТЕ ВНУТРЕННИЙ ЗАЩИТНЫЙ ЩИТОК ПОДУШКИ ПЕРЕДНЕГО СИДЕНЬЯ


    1. A003YFN

      Освободите 4 захвата и снимите внутренний защитный щиток подушки переднего сиденья.

  12. СНИМИТЕ ОБИВКУ ПОДУШКИ РАЗДЕЛЬНОГО ПЕРЕДНЕГО СИДЕНЬЯ ВМЕСТЕ С ПОДУШКОЙ


    1. A003X68

      Освободите крепление и отсоедините жгут проводов подушки безопасности передних сидений в сборе.

    2. Для моделей с системой подогрева сидений:


      1. A003ZL4

        Отсоедините разъем.

      2. Освободите зажим и отсоедините жгут проводов подогревателя сиденья.

      3. A003WRF

        Отсоедините разъем.

      4. Освободите 3 зажима и отсоедините жгут проводов подогревателя сиденья.

    3. A003XD5

      Освободите 4 крепления.

    4. A003WAV

      Освободите все крепления и снимите обивку подушки раздельного переднего сиденья с подушкой.

  13. СНИМИТЕ ОБИВКУ ПОДУШКИ РАЗДЕЛЬНОГО ПЕРЕДНЕГО СИДЕНЬЯ


    1. A003Z2L

      Снимите 2 витковых пружины.

    2. A003WQE

      Освободите 21 витковую пружину и снимите обивку подушки раздельного переднего сиденья с подушки раздельного переднего сиденья.

  14. СНИМИТЕ ОБИВКУ СПИНКИ РАЗДЕЛЬНОГО ПЕРЕДНЕГО СИДЕНЬЯ С ПОДУШКОЙ


    1. A003WWS

      Отсоедините 2 фиксатора.

    2. A003Z7P

      Снимите 5 витковых пружин.

    3. A003X8F

      Откройте 2 застежки.

    4. A003WJ0

      Освободите крепление.

    5. A003YOT

      Освободите 4 захвата и снимите 2 держателя подголовника переднего сиденья.

    6. A003Z38

      Отверните гайку и отсоедините держатель обивки спинки переднего сиденья.

    7. Снимите обивку спинки переднего сиденья вместе с подушкой с пружины спинки раздельного переднего сиденья в сборе.

  15. СНИМИТЕ ОБИВКУ СПИНКИ РАЗДЕЛЬНОГО ПЕРЕДНЕГО СИДЕНЬЯ


    1. A003WQZ

      Освободите 14 витковых пружин и снимите обивку спинки раздельного переднего сиденья с подушки спинки раздельного переднего сиденья.

  16. СНИМИТЕ ОБИВКУ ПОДУШКИ ПЕРЕДНЕГО СИДЕНЬЯ


    1. A003ZOLE01
      Обозначения на рисунке
      *1 Двухсторонняя клейкая лента

      Открепите 3 отрезка двухсторонней клейкой ленты и снимите обивку подушки переднего сиденья.

  17. СНИМИТЕ ОБИВКУ СПИНКИ ПЕРЕДНЕГО СИДЕНЬЯ


    1. A003WDEE01
      Обозначения на рисунке
      *1 Двухсторонняя клейкая лента

      Открепите 4 отрезка двухсторонней клейкой ленты и снимите обивку спинки переднего сиденья.

  18. СНИМИТЕ ПОДУШКУ БЕЗОПАСНОСТИ ПЕРЕДНИХ СИДЕНИЙ В СБОРЕ

    (см. стр. Click here)

  19. СНИМИТЕ ВЕРХНЮЮ ЛЕВУЮ ВНУТРЕННЮЮ КРЫШКУ РЕГУЛЯТОРА НАКЛОНА


    1. A003ZDE

      Освободите направляющую и снимите верхнюю левую внутреннюю крышку регулятора наклона.

  20. СНИМИТЕ ВЕРХНЮЮ ПРАВУЮ ВНУТРЕННЮЮ КРЫШКУ РЕГУЛЯТОРА НАКЛОНА


    1. A003VMM

      Освободите направляющую и снимите верхнюю правую внутреннюю крышку регулятора наклона.

  21. СНИМИТЕ НИЖНИЙ ЗАЩИТНЫЙ ЩИТОК ПОДУШКИ ЛЕВОГО ПЕРЕДНЕГО СИДЕНЬЯ (для стороны водителя)


    1. A003Y0C

      Выверните винт.

    2. Освободите крепление, как показано на рисунке.

    3. Освободите фиксатор и снимите левый нижний защитный щиток подушки переднего сиденья.

  22. СНИМИТЕ НИЖНИЙ ЗАЩИТНЫЙ ЩИТОК ПОДУШКИ ПРАВОГО ПЕРЕДНЕГО СИДЕНЬЯ (для стороны водителя)


    1. A003WU6

      Выверните винт.

    2. Освободите крепление, как показано на рисунке.

    3. Освободите фиксатор и снимите правый нижний защитный щиток подушки переднего сиденья.

  23. СНИМИТЕ НИЖНЮЮ ЛЕВУЮ ВНУТРЕННЮЮ КРЫШКУ РЕГУЛЯТОРА НАКЛОНА


    1. A003WG3

      Выверните винт.

    2. Освободите 2 направляющих и снимите нижнюю внутреннюю накладку левого регулятора наклона.

  24. СНИМИТЕ НИЖНЮЮ ПРАВУЮ ВНУТРЕННЮЮ КРЫШКУ РЕГУЛЯТОРА НАКЛОНА


    1. A003YB8

      Выверните винт.

    2. Освободите 2 направляющих и снимите нижнюю внутреннюю накладку правого регулятора наклона.

  25. СНИМИТЕ ДАТЧИК ПОЛОЖЕНИЯ СИДЕНЬЯ (со стороны водителя)


    1. A003VNJ

      Отсоедините жгут проводов от 2 креплений.

    2. Отсоедините разъем.

    3. A003WDS

      С помощью торцевого ключа "TORX" T30 выверните винт "TORX", отверните гайку и снимите датчик положения сиденья с защитой датчика продольного смещения сиденья.

    4. A003Y0N

      Снимите датчик положения сиденья с защиты датчика продольного смещения положения сиденья, как показано на рисунке.

  26. СНИМИТЕ БЛОК УПРАВЛЕНИЯ ПОДОГРЕВАТЕЛЕМ СИДЕНЬЯ (для моделей с системой подогрева сидений)


    1. A003Y7N

      Отсоедините разъем.

    2. Освободите 2 зажима и снимите блок управления подогревателем в сборе.

  27. СНИМИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ПЕРЕДНЕГО СИДЕНЬЯ (со стороны водителя)


    1. A003YWZ

      Отсоедините 5 разъема.

    2. Расцепите 5 зажимов и снимите жгут проводов переднего сиденья.

  28. СНИМИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ПЕРЕДНЕГО СИДЕНЬЯ (со стороны переднего пассажира)


    1. A003YAH

      Отсоедините 3 разъема.

    2. Расцепите 4 зажима и снимите жгут проводов переднего сиденья.

  29. СНИМИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ПЕРЕДНЕГО СИДЕНЬЯ № 2 (со стороны водителя)


    1. A003VN0

      Отсоедините 2 разъема.

    2. Освободите 2 зажима и снимите жгут электропроводки переднего сиденья № 2.

  30. СНИМИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ПЕРЕДНЕГО СИДЕНЬЯ № 2 (со стороны переднего пассажира)


    1. A003YIJ

      Отсоедините разъем.

    2. Освободите зажим и снимите жгут проводов переднего сиденья № 2.

  31. СНИМИТЕ ПРУЖИНУ СПИНКИ ПЕРЕДНЕГО РАЗДЕЛЬНОГО СИДЕНЬЯ В СБОРЕ


    1. A003X64

      Выверните 4 болта и снимите пружину спинки раздельного переднего сиденья в сборе.
