ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ (с ручным приводом) РАЗБОРКА


  1. СНИМИТЕ ЗАГЛУШКУ РЕГУЛЯТОРА ПОЛОЖЕНИЯ СИДЕНЬЯ


    1. A003VTI

      Снимите заглушку регулятора положения правого сиденья.

      Tech Tips

      Порядок выполнения работ одинаков для правой и левой стороны.

  2. СНИМИТЕ РУЧКУ РАЗБЛОКИРОВКИ РЕГУЛЯТОРА НАКЛОНА


    1. A003YB9E01
      Обозначения на рисунке
      *1 Защитная клейкая лента

      Отверткой с обернутым лентой концом освободите захват и снимите ручку отпускания регулятора угла наклона.

  3. СНИМИТЕ РУЧКУ РЕГУЛИРОВКИ ПОЛОЖЕНИЯ ПО ВЕРТИКАЛИ (для сиденья с 6 степенями свободы)


    1. A003ZAO

      Выверните винт и снимите ручку регулировки положения по вертикали.

  4. СНИМИТЕ ЗАЩИТНЫЙ ЩИТОК ПОДУШКИ ПЕРЕДНЕГО СИДЕНЬЯ


    1. A003X3J

      Выверните винт.

    2. Освободите 11 захватов и фиксатор, и снимите защитный щиток подушки переднего сиденья.

  5. СНИМИТЕ ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ (со стороны водителя)


    1. Отсоедините все разъемы.

    2. Освободите все зажимы под передним сиденьем.

    3. A003XPN

      Отверните гайку и снимите замок ремня безопасности переднего сиденья в сборе.

  6. СНИМИТЕ ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ (со стороны переднего пассажира)


    1. Отсоедините все разъемы.

    2. Освободите все зажимы под передним сиденьем.

    3. A003ZSY

      Отверните гайку и снимите замок ремня безопасности переднего сиденья в сборе.

  7. СНИМИТЕ ВНУТРЕННИЙ ЗАЩИТНЫЙ ЩИТОК ПОДУШКИ ПЕРЕДНЕГО СИДЕНЬЯ


    1. A003WI6

      Освободите 4 захвата и снимите внутренний защитный щиток подушки переднего сиденья.

  8. СНИМИТЕ ОБИВКУ ПОДУШКИ РАЗДЕЛЬНОГО ПЕРЕДНЕГО СИДЕНЬЯ ВМЕСТЕ С ПОДУШКОЙ


    1. A003WIE

      Отсоедините резиновую ленту.

    2. A003X68

      Освободите крепление и отсоедините жгут проводов боковой подушки безопасности.

    3. Для моделей с системой подогрева сидений:


      1. A003ZL4

        Отсоедините разъем.

      2. Освободите зажим и отсоедините жгут проводов подогревателя сиденья.

      3. A003VHS

        Отсоедините разъем.

      4. Освободите 2 зажима и отсоедините жгут проводов подогревателя сиденья.

    4. Со стороны переднего пассажира:


      1. A003VXX

        Освободите зажим и отсоедините разъем, как показано на рисунке.

    5. A003XWD

      Освободите 4 крепления.

    6. A003YYW

      Освободите все крепления и снимите обивку подушки раздельного переднего сиденья с подушкой.

  9. СНИМИТЕ ОБИВКУ ПОДУШКИ РАЗДЕЛЬНОГО ПЕРЕДНЕГО СИДЕНЬЯ


    1. A003Z2L

      Снимите 2 витковые пружины.

    2. A003WQE

      Снимите 21 витковую пружину и обивку подушки раздельного переднего сиденья.

  10. СНИМИТЕ ОБИВКУ СПИНКИ РАЗДЕЛЬНОГО ПЕРЕДНЕГО СИДЕНЬЯ С ПОДУШКОЙ


    1. A003WA1

      Отсоедините 2 фиксатора.

    2. A003YSE

      Снимите 5 витковых пружин.

    3. A003VTJ

      Откройте 2 застежки.

    4. A003WJ0

      Освободите крепление.

    5. A003YC9

      Освободите 4 захвата и снимите 2 держателя подголовника переднего сиденья.

    6. A003VUX

      Отверните гайку и отсоедините держатель обивки спинки переднего сиденья.

    7. Снимите обивку спинки раздельного переднего сиденья с подушкой с рамы сиденья.

  11. СНИМИТЕ ОБИВКУ СПИНКИ РАЗДЕЛЬНОГО ПЕРЕДНЕГО СИДЕНЬЯ


    1. A003WQZ

      Снимите 14 витковых пружин и обивку спинки раздельного переднего сиденья.

  12. СНИМИТЕ ОБИВКУ ПОДУШКИ ПЕРЕДНЕГО СИДЕНЬЯ


    1. A003ZT9E01
      Обозначения на рисунке
      *1 Двухсторонняя клейкая лента

      Открепите 3 отрезка двухсторонней клейкой ленты и снимите обивку подушки переднего сиденья.

  13. СНИМИТЕ ОБИВКУ СПИНКИ ПЕРЕДНЕГО СИДЕНЬЯ


    1. A003WILE01
      Обозначения на рисунке
      *1 Двухсторонняя клейкая лента

      Открепите 4 отрезка двухсторонней клейкой ленты и снимите обивку спинки переднего сиденья.

  14. СНИМИТЕ ПОДУШКУ БЕЗОПАСНОСТИ ПЕРЕДНИХ СИДЕНИЙ В СБОРЕ

    (см. стр. Click here)

  15. СНИМИТЕ ЛЕВЫЙ НИЖНИЙ ЗАЩИТНЫЙ ЩИТОК ПОДУШКИ ПЕРЕДНЕГО СИДЕНЬЯ (для сиденья с 6 степенями свободы)

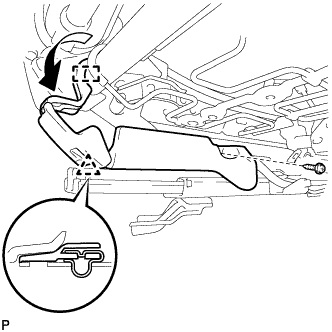

    1. A003ZLQ

      Выверните винт.

    2. Освободите крепление, как показано на рисунке.

    3. Освободите фиксатор и снимите левый нижний защитный щиток подушки переднего сиденья.

  16. СНИМИТЕ ПРАВЫЙ НИЖНИЙ ЗАЩИТНЫЙ ЩИТОК ПОДУШКИ ПЕРЕДНЕГО СИДЕНЬЯ (для сиденья с 6 степенями свободы)

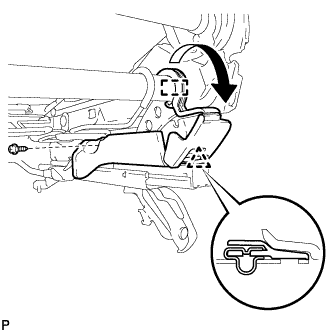

    1. A003V2G

      Выверните винт.

    2. Освободите крепление, как показано на рисунке.

    3. Освободите фиксатор и снимите правый нижний защитный щиток подушки переднего сиденья.

  17. СНИМИТЕ ЛЕВУЮ ВНУТРЕННЮЮ КРЫШКУ РЕГУЛЯТОРА НАКЛОНА


    1. A003Y91

      Освободите направляющую и снимите левую внутреннюю крышку регулятора наклона.

  18. СНИМИТЕ ПРАВУЮ ВНУТРЕННЮЮ КРЫШКУ РЕГУЛЯТОРА НАКЛОНА


    1. A003WNU

      Освободите направляющую и снимите правую внутреннюю крышку регулятора наклона.

  19. СНИМИТЕ КРАЕВОЕ УКРЕПЛЕНИЕ ПОДУШКИ ЛЕВОГО ПЕРЕДНЕГО СИДЕНЬЯ (для сиденья с 6 степенями свободы)


    1. A003ZR5

      Выверните винт.

    2. Освободите 2 направляющих и снимите краевое укрепление подушки левого переднего сиденья.

  20. СНИМИТЕ КРАЕВОЕ УКРЕПЛЕНИЕ ПОДУШКИ ЛЕВОГО ПЕРЕДНЕГО СИДЕНЬЯ (для сиденья с 4 степенями свободы)


    1. A003Z6B

      Выверните винт.

    2. Освободите 2 направляющих и снимите краевое укрепление подушки левого переднего сиденья.

  21. СНИМИТЕ КРАЕВОЕ УКРЕПЛЕНИЕ ПОДУШКИ ПРАВОГО ПЕРЕДНЕГО СИДЕНЬЯ (для сиденья с 6 степенями свободы)


    1. A003ZIM

      Выверните винт.

    2. Освободите 2 направляющих и снимите краевое укрепление подушки правого переднего сиденья.

  22. СНИМИТЕ КРАЕВОЕ УКРЕПЛЕНИЕ ПОДУШКИ ПРАВОГО ПЕРЕДНЕГО СИДЕНЬЯ (для сиденья с 4 степенями свободы)


    1. A003WM8

      Выверните винт.

    2. Освободите 2 направляющих и снимите краевое укрепление подушки правого переднего сиденья.

  23. СНИМИТЕ ДАТЧИК ПОЛОЖЕНИЯ СИДЕНЬЯ (со стороны водителя)


    1. A003VPK

      Отсоедините жгут проводов от 2 креплений.

    2. A003VQZ

      Отсоедините разъем.

    3. С помощью торцевого ключа "TORX" (T30) выверните винт "TORX" и снимите датчик положения сиденья с защитой датчика продольного смещения сиденья.

    4. A003Y0N

      Снимите датчик положения сиденья с защиты датчика продольного смещения положения сиденья, как показано на рисунке.

  24. СНИМИТЕ БЛОК УПРАВЛЕНИЯ ПОДОГРЕВАТЕЛЕМ СИДЕНЬЯ (для моделей с системой подогрева сидений)


    1. A003V3K

      Отсоедините разъем.

    2. Освободите 2 зажима и снимите блок управления подогревателем в сборе.

  25. СНИМИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ПЕРЕДНЕГО СИДЕНЬЯ (для моделей с системой подогрева сидений)


    1. A003ZB9

      Расцепите 2 зажима и снимите жгут проводов переднего сиденья.

  26. СНИМИТЕ ПРУЖИНУ СПИНКИ ПЕРЕДНЕГО РАЗДЕЛЬНОГО СИДЕНЬЯ В СБОРЕ


    1. A003XNS

      Выверните 4 болта и снимите пружину спинки раздельного переднего сиденья в сборе.

  27. СНИМИТЕ РУЧКУ РЕГУЛИРОВКИ НАПРАВЛЯЮЩИХ СИДЕНЬЯ


    1. A003WSAE01
      Обозначения на рисунке
      *1 Крепление
      *2 Конец ручки

      Отцепите 2 крепления и 2 конца ручки, и снимите ручку регулировки направляющих сиденья.
