ПРОТИВОТУМАННАЯ ФАРА В СБОРЕ ПОВТОРНАЯ СБОРКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. УСТАНОВИТЕ ШНУР ПРОТИВОТУМАННОЙ ФАРЫ



   1.

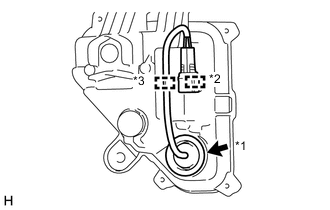

      *1	Уплотнительная шайба
      *2	Зажим
      *3	Направляющая

      Подсоедините изолирующую втулку, чтобы установить шнур противотуманной фары.

      Note

      Убедитесь, что уплотнительная шайба установлена надежно.

   2. Подсоедините зажим и направляющую.

   3.

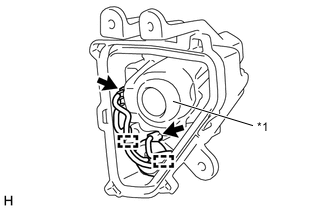

      *1	Светодиодный блок

      Подсоедините 2 разъема и 2 направляющие.

      Note




      • При установке шнура противотуманной фары надевайте резиновые перчатки, чтобы защитить руки, не оставить следы пальцев и не допустить попадания на рассеиватель посторонних веществ. Не пользуйтесь хлопчатобумажными перчатками.

      • Не прикасайтесь голыми руками к алюминиевым поверхностям светодиодного блока.

      • Если на алюминиевых поверхностях светодиодного блока фары остались следы пальцев, вытрите их мягкой тканью.

      • Не допускайте попадания грязи и посторонних веществ на алюминиевые поверхности светодиодного блока.

2. УСТАНОВИТЕ ПРОКЛАДКУ РАССЕИВАТЕЛЯ ПРОТИВОТУМАННОЙ ФАРЫ




   1.

      Полностью снимите старую прокладку рассеивателя противотуманной фары.

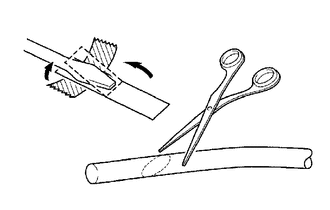

   2. Частично снимите отслаивающуюся бумагу и отрежьте ее кусок.

   3. Оберните отслаивающуюся бумагу вокруг конца отвертки и закрепите на месте лентой.

      Note

      Используйте отслаивающуюся бумагу, которая поставляется с прокладкой рассеивателя противотуманной фары.

   4. Ножницами отрежьте конец прокладки рассеивателя противотуманной фары по диагонали (45°).

   5.

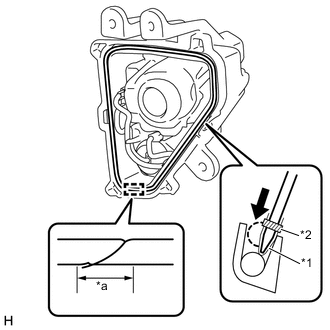

      *1	Отслаивающаяся бумага
      *2	Лента
      *a	10 мм (0,394 дюйма)

      Установите прокладку рассеивателя противотуманной фары в канавку таким образом, чтобы ее концы были совмещены с нижней частью блока левой противотуманной фары, как показано на рисунке.

   6. Чтобы установить прокладку рассеивателя противотуманной фары, с помощью отвертки полностью запрессуйте ее в блок левой противотуманной фары.

   7. После полной запрессовки прокладки рассеивателя противотуманной фары обрежьте ее концы по диагонали (45°), чтобы они перекрывались не менее чем на 10 мм (0,394 дюйма).

3. УСТАНОВИТЕ РАССЕИВАТЕЛЬ ЛЕВОЙ ПРОТИВОТУМАННОЙ ФАРЫ




   1. Установите рассеиватель левой противотуманной фары и закрепите его 2 захватами.

      Note




      • При установке рассеивателя левой противотуманной фары надевайте резиновые перчатки, чтобы защитить руки, не оставить следы пальцев и не допустить попадания на рассеиватель посторонних веществ. Не пользуйтесь хлопчатобумажными перчатками.

      • Не прикасайтесь голыми руками к задней стороне рассеивателя левой противотуманной фары или к алюминиевым поверхностям светодиодного блока.

      • Если на алюминиевых поверхностях светодиодного блока фары остались следы пальцев, вытрите их мягкой тканью.

      • Если на задней поверхности рассеивателя остались следы пальцев, замените рассеиватель левой противотуманной фары.

      • Не допускайте попадания грязи и посторонних веществ на заднюю сторону рассеивателя левой противотуманной фары или на алюминиевые поверхности светодиодного блока.

   2. Заверните 4 винта.
