СИЛОВАЯ РОЗЕТКА СНЯТИЕ

Click here

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Click here

   СНИМИТЕ ЛЕВУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ

   Click here

2. Click here

   СНИМИТЕ ПРАВУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ

   Click here

3. Click here

   СНИМИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ

   Click here

4. Click here

   СНИМИТЕ ВЕРХНЮЮ ПАНЕЛЬ КОНСОЛИ В СБОРЕ

   Click here

5. Click here

   СНИМИТЕ СИЛОВУЮ РОЗЕТКУ № 1 В СБОРЕ

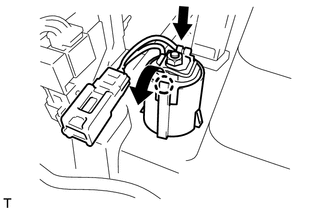

   1. Отсоедините разъем.

   2.

      Прижав захват силовой розетки № 1 в сборе в направлении стрелки, нажмите на силовую розетку № 1 внутрь камеры и снимите ее.

6. Click here

   СНИМИТЕ КРЫШКУ СИЛОВОЙ РОЗЕТКИ № 1



   1.

      Освободите 2 захвата и снимите крышку силовой розетки № 1.
