ТРУБОПРОВОД ХЛАДАГЕНТА УЗЛЫ И ДЕТАЛИ
Информация добавлена 08-08-2017
ИЛЛЮСТРАЦИЯ
| *A | Для моделей с 1UR-FE, с одиночным кондиционером | - | - |
| *1 | ТРУБОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ НА ВЫХОДЕ КОМПРЕССОРА № 1 | *2 | КОНДЕНСАТОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ |
| *3 | ТРУБКА СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ | *4 | КОМПРЕССОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ |
 |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | - | - |

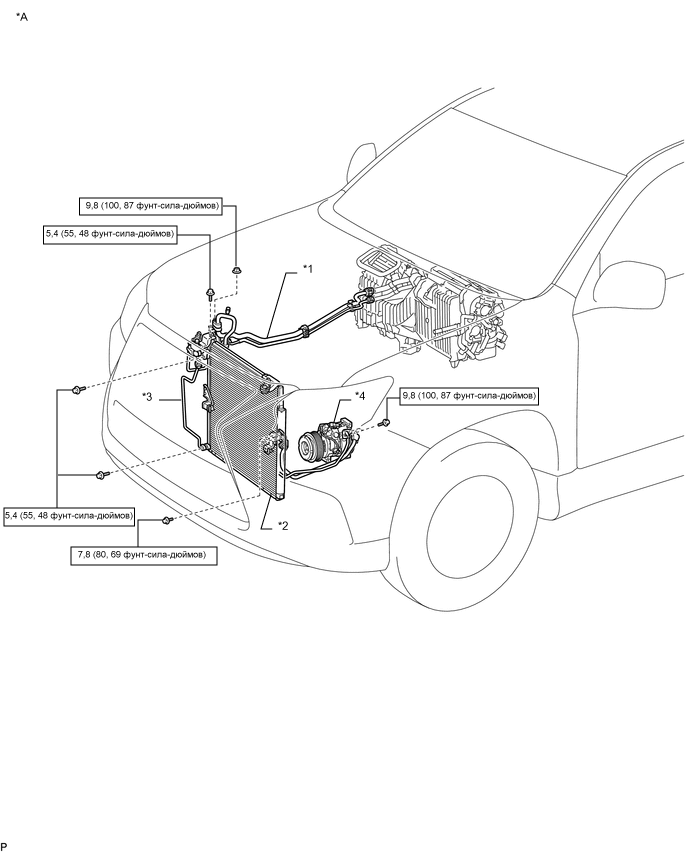

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с 1UR-FE, с двойным кондиционером | - | - |
| *1 | ТРУБКА И ОБВЯЗКА СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ | *2 | КОМПРЕССОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ |
| *3 | ТРУБКА СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ | *4 | КОНДЕНСАТОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ |
| |
Номинальный момент затяжки: Н*м (кгс*см, фунт-сила-фут) | - | - |

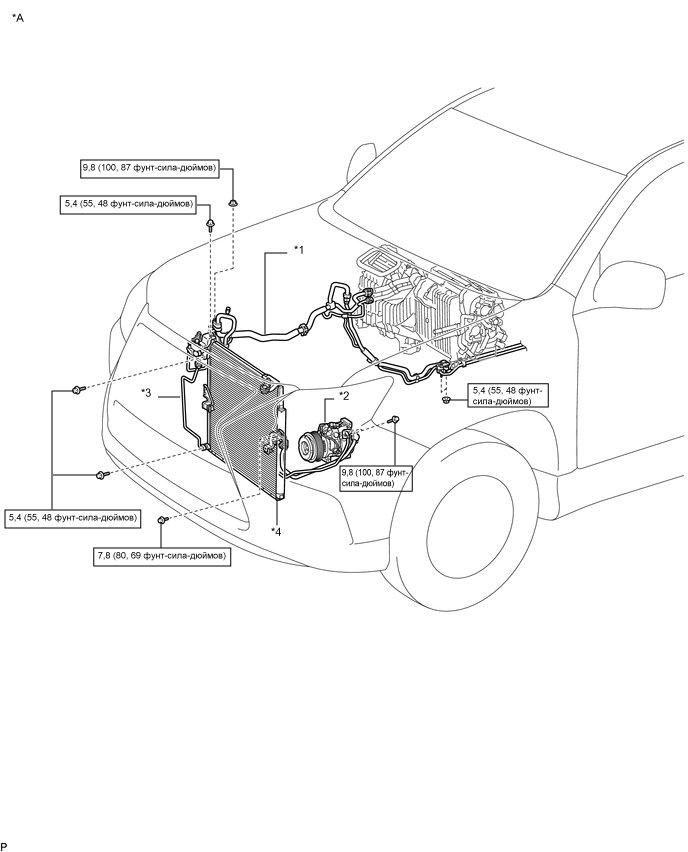

ИЛЛЮСТРАЦИЯ
| *A | для моделей с 1GR-FE, с двойным кондиционером | - | - |
| *1 | ТРУБКА И ОБВЯЗКА СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ | *2 | КОМПРЕССОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ |
| *3 | ТРУБКА СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ | *4 | КОНДЕНСАТОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ |
| |
Номинальный момент затяжки: Н*м (кгс*см, фунт-сила-фут) | - | - |
ИЛЛЮСТРАЦИЯ
| *A | для моделей с двойным кондиционером | *B | для моделей с холодильной камерой |
| *1 | ТРУБКА И ОБВЯЗКА СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ | - | - |
| |
Номинальный момент затяжки: Н*м (кгс*см, фунт-сила-фут) | - | - |
