СИСТЕМА КОНДИЦИОНИРОВАНИЯ, Diagnostic DTC:B1422/22

Информация добавлена 08-08-2017

Код DTC Наименование DTC
B1422/22 Цепь датчика блокировки компрессора

ОПИСАНИЕ СИСТЕМЫ

ECM передает сигнал частоты вращения коленчатого вала двигателя в блок управления системой кондиционирования в сборе по шине CAN.

Блок управления системой кондиционирования в сборе считывает разность частот вращения вала компрессора и коленчатого вала двигателя. Если разность оказывается слишком большой, блок управления системой кондиционирования в сборе определяет, что компрессор системы кондиционирования заблокирован, и выключает электромагнитную муфту.

№ DTC Неисправность Условие обнаружения DTC Неисправный участок Память Примечание
B1422/22 Цепь датчика блокировки компрессора Обрыв или короткое замыкание в цепи датчика блокировки компрессора.

  • Компрессор системы кондиционирования в сборе (датчик блокировки системы кондиционирования)

  • Ремень привода компрессора

  • Жгут или разъем

  • Блок управления системой кондиционирования в сборе

  • Система передачи данных CAN

 - -

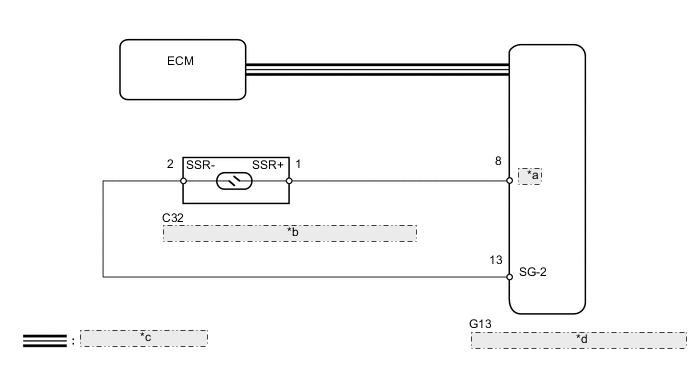

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

B001U7UE21
*a LOCK
*b Компрессор системы кондиционирования в сборе (датчик блокировки системы кондиционирования)
*c Линия передачи данных CAN
*d Блок управления системой кондиционирования

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note

Перед началом проверки убедитесь в отсутствии неисправностей в системе передачи данных CAN.

Tech Tips

Поскольку код DTC B1422/22 также выводится, когда приводной ремень компрессора поврежден или ослаблен, перед выполнением диагностики проверьте ремень.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ КОМПРЕССОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ (ДАТЧИК БЛОКИРОВКИ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ)


    1. B001PGQ

      Снимите компрессор системы кондиционирования в сборе (датчик блокировки системы кондиционирования)

      Нажмите здесь Click here

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      1 - 2 20°C (68°F) 160 - 320 Ом
      Результат
      Результат
      OK
      NG

    NG

    ЗАМЕНИТЕ КОМПРЕССОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ (ДАТЧИК БЛОКИРОВКИ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ) Нажмите здесь Click here

    OK

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ – ДАТЧИК БЛОКИРОВКИ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ)


    1. Отсоедините разъем G13 блока управления.

    2. Отсоедините разъем C32 датчика.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Значение Заданные условия
      G13-8 (LOCK) - C32-1 (SSR+) Всегда Менее 1 Ом
      G13-13 (SG-2) - C32-2 (SSR-) Всегда Менее 1 Ом
      G13-8 (LOCK) - масса Всегда 10 кОм или более
      G13-13 (SG-2) - масса Всегда 10 кОм или более
      Результат
      Результат Следующий шаг
      ОК (при поиске неисправностей по таблице признаков неисправностей) А
      ОК (при поиске неисправностей по DTC) B
      NG C

    А

    ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ Нажмите здесь Click here

    B

    ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ Нажмите здесь Click here

    C

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
