СИСТЕМА КОНДИЦИОНИРОВАНИЯ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ
Информация добавлена 08-08-2017

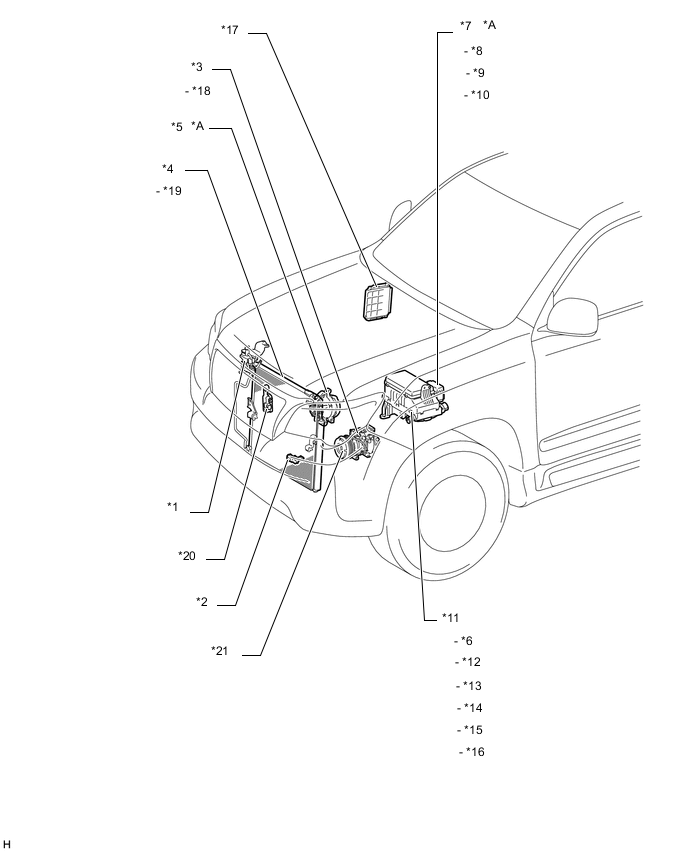

ИЛЛЮСТРАЦИЯ
| *A | для моделей с подогревателем PTC | - | - |
| *1 | ДАТЧИК ДАВЛЕНИЯ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ | *2 | ТЕРМИСТОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ (ДАТЧИК ТЕМПЕРАТУРЫ ОКРУЖАЮЩЕГО ВОЗДУХА) |
| *3 | КОМПРЕССОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ | *4 | КОНДЕНСАТОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ |
| *5 | ГЕНЕРАТОР В СБОРЕ (ГЕНЕРАТОР ПЕРЕМЕННОГО ТОКА) | *6 | РЕЛЕ A/C COMP (РЕЛЕ ЭЛЕКТРОМАГНИТНОЙ МУФТЫ) |
| *7 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК, БЛОК РЕЛЕ № 2 МОТОРНОГО ОТСЕКА | *8 | РЕЛЕ PTC № 1 |
| *9 | РЕЛЕ PTC № 2 | *10 | РЕЛЕ PTC № 3 |
| *11 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК, БЛОК РЕЛЕ № 1 МОТОРНОГО ОТСЕКА | *12 | ПРЕДОХРАНИТЕЛЬ ECU-B |
| *13 | ПРЕДОХРАНИТЕЛЬ A/C COMP | *14 | ПРЕДОХРАНИТЕЛЬ A/C RR |
| *15 | ПРЕДОХРАНИТЕЛЬ HTR | *16 | ПРЕДОХРАНИТЕЛЬ RAD № 1 |
| *17 | ECM | *18 | ДАТЧИК БЛОКИРОВКИ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ |
| *19 | ОСУШИТЕЛЬ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ | *20 | ДАТЧИК ДЫМА |
| *21 | ЭЛЕКТРОМАГНИТНАЯ МУФТА В СБОРЕ | - | - |

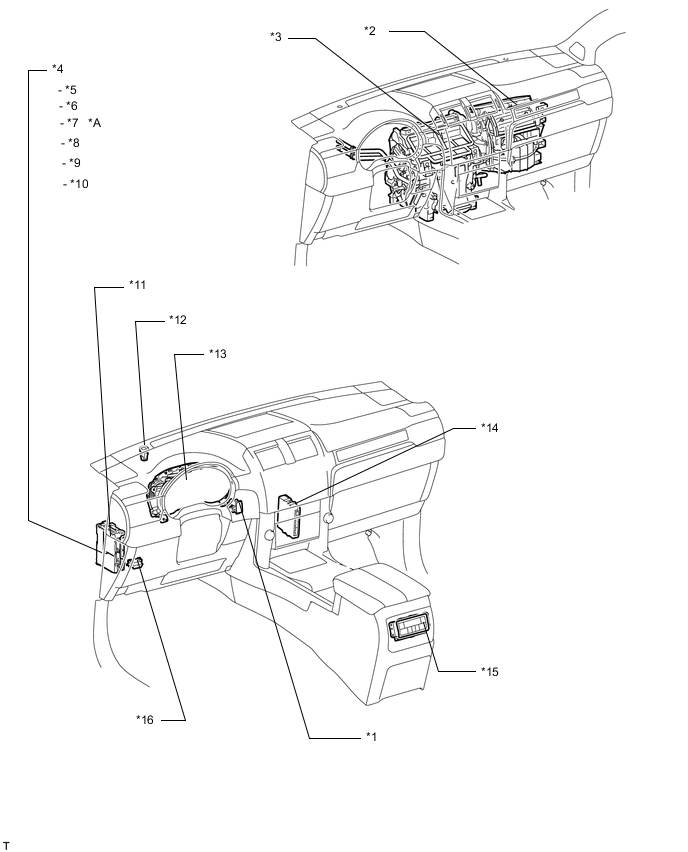

ИЛЛЮСТРАЦИЯ
| *A | для моделей с холодильной камерой | - | - |
| *1 | ТЕРМИСТОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ (ДАТЧИК ТЕМПЕРАТУРЫ В САЛОНЕ) | *2 | ВЕНТИЛЯТОР В СБОРЕ |
| *3 | РАДИАТОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ ВОЗДУХА В СБОРЕ | *4 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК СО СТОРОНЫ ВОДИТЕЛЯ В СБОРЕ |
| *5 | ПРЕДОХРАНИТЕЛЬ ECU-IG № 2 | *6 | ПРЕДОХРАНИТЕЛЬ A/C |
| *7 | ПРЕДОХРАНИТЕЛЬ COOLING | *8 | ПРЕДОХРАНИТЕЛЬ PANEL |
| *9 | ПРЕДОХРАНИТЕЛЬ IG1 | *10 | ПРЕДОХРАНИТЕЛЬ ACC |
| *11 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) | *12 | ДАТЧИК АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ (ДАТЧИК СОЛНЕЧНОЙ РАДИАЦИИ) |
| *13 | ЩИТОК ПРИБОРОВ В СБОРЕ | *14 | БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ |
| *15 | ПАНЕЛЬ УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ № 2 В СБОРЕ | *16 | DLC3 |

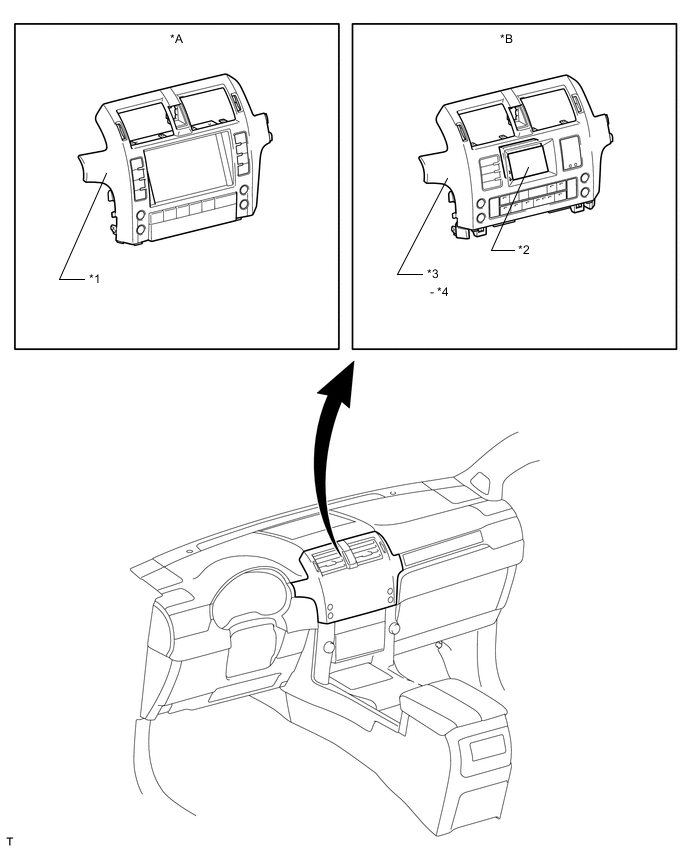

ИЛЛЮСТРАЦИЯ
| *A | для моделей с системой навигации | *B | Для моделей без системы навигации |
| *1 | ДИСПЛЕЙ МОДУЛЯ СИСТЕМЫ НАВИГАЦИИ И ИНДИКАЦИИ | *2 | ВСПОМОГАТЕЛЬНЫЙ ИНДИКАТОР В СБОРЕ |
| *3 | БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ | *4 | ПАНЕЛЬ УПРАВЛЕНИЯ ОТОПИТЕЛЕМ |

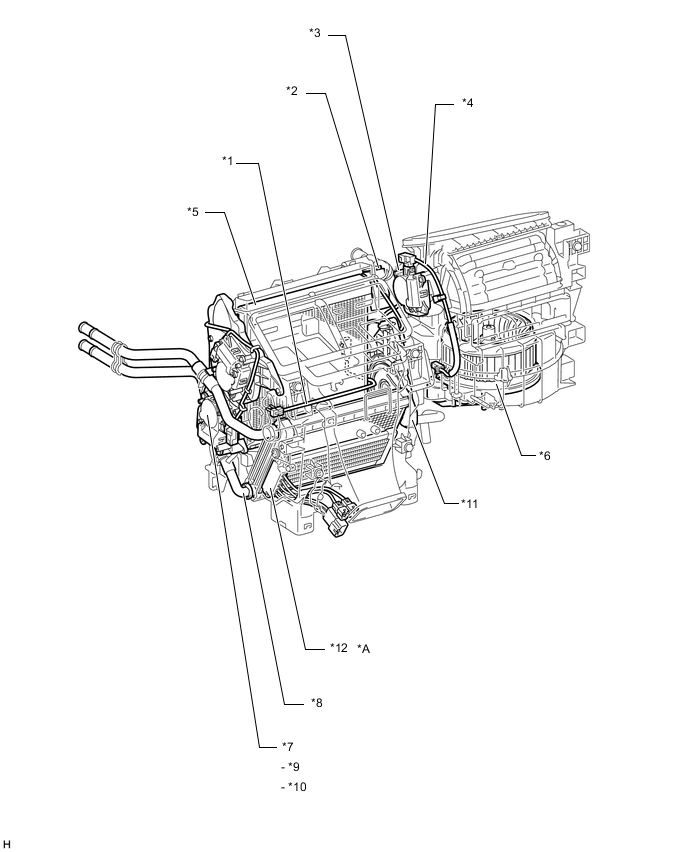

ИЛЛЮСТРАЦИЯ
| *A | для моделей с подогревателем PTC | - | - |
| *1 | ТЕРМИСТОР КОНДИЦИОНЕРА № 1 | *2 | КЛАПАН КОМПЕНСАЦИИ РАСШИРЕНИЯ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ |
| *3 | СЕРВОПРИВОД ЗАСЛОНКИ РЕЦИРКУЛЯЦИИ ВОЗДУХА В САЛОНЕ В СБОРЕ | *4 | ЖГУТ ПРОВОДОВ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ |
| *5 | ИСПАРИТЕЛЬ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ № 1 | *6 | ВЕНТИЛЯТОР С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ |
| *7 | СЕРВОПРИВОД ЗАСЛОНКИ РАДИАТОРА СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ № 1 В СБОРЕ | *8 | БЛОК РАДИАТОРА ОТОПИТЕЛЯ В СБОРЕ |
| *9 | СЕРВОПРИВОД СМЕСИТЕЛЬНОЙ ЗАСЛОНКИ СО СТОРОНЫ ВОДИТЕЛЯ | *10 | СЕРВОПРИВОД ЗАСЛОНКИ РАСПРЕДЕЛЕНИЯ ПОТОКОВ ВОЗДУХА |
| *11 | СЕРВОПРИВОД ЗАСЛОНКИ РАДИАТОРА СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ № 2 В СБОРЕ (СЕРВОПРИВОД СМЕСИТЕЛЬНОЙ ЗАСЛОНКИ СО СТОРОНЫ ПЕРЕДНЕГО ПАССАЖИРА) | *12 | УСТРОЙСТВО БЫСТРОГО ПОДОГРЕВА В СБОРЕ |
ИЛЛЮСТРАЦИЯ
| *1 | ЭЛЕКТРОДВИГАТЕЛЬ ЗАДНЕГО ВЕНТИЛЯТОРА С ВЕНТИЛЯТОРОМ В СБОРЕ | *2 | ДАТЧИК ТЕМПЕРАТУРЫ ЗАДНЕГО ИСПАРИТЕЛЯ |
| *3 | ТЕРМИСТОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ (ЗАДНИЙ ДАТЧИК ТЕМПЕРАТУРЫ В САЛОНЕ) | *4 | ЗАДНИЙ КОНДИЦИОНЕР В СБОРЕ |
| *5 | БЛОК РАДИАТОРА ОТОПИТЕЛЯ В СБОРЕ | *6 | СЕРВОПРИВОД ЗАДНЕЙ ЗАСЛОНКИ ОХЛАДИТЕЛЯ № 2 (СЕРВОПРИВОД ЗАДНЕЙ ЗАСЛОНКИ РАСПРЕДЕЛЕНИЯ ПОТОКОВ ВОЗДУХА) |
| *7 | КЛАПАН КОМПЕНСАЦИИ РАСШИРЕНИЯ ЗАДНЕГО КОНДИЦИОНЕРА | *8 | ЗАДНИЙ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН |
| *9 | СЕРВОПРИВОД ЗАДНЕЙ ЗАСЛОНКИ ОХЛАДИТЕЛЯ № 1 (СЕРВОПРИВОД ЗАДНЕЙ СМЕСИТЕЛЬНОЙ ЗАСЛОНКИ) | *10 | ЗАДНИЙ ИСПАРИТЕЛЬ В СБОРЕ |
| *11 | ЖГУТ ПРОВОДОВ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ № 2 В СБОРЕ | *12 | БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ ВЕНТИЛЯТОРА |

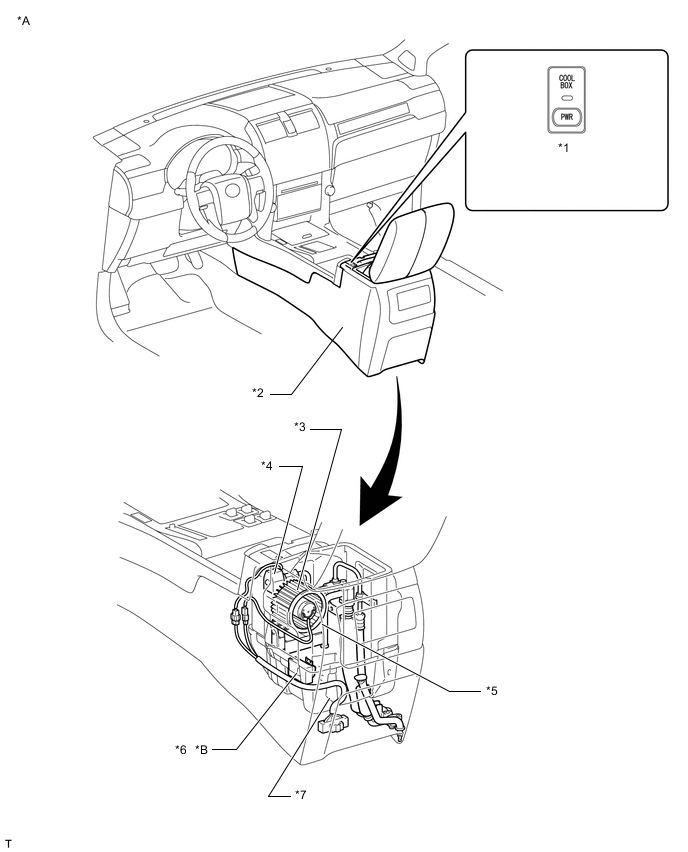

ИЛЛЮСТРАЦИЯ
| *A | для моделей с холодильной камерой | *B | для холодильной камеры |
| *1 | ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ХОЛОДИЛЬНОЙ КАМЕРОЙ В СБОРЕ | *2 | БЛОК ОХЛАЖДЕНИЯ В СБОРЕ |
| *3 | ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА | *4 | ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ОХЛАДИТЕЛЯ В СБОРЕ |
| *5 | ИСПАРИТЕЛЬ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ № 2 | *6 | БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ |
| *7 | ЖГУТ ПРОВОДОВ ХОЛОДИЛЬНОЙ КАМЕРЫ № 1 В СБОРЕ | - | - |
