СИСТЕМА ПРЕДУПРЕЖДЕНИЯ О НЕПРИСТЕГНУТОМ РЕМНЕ БЕЗОПАСНОСТИ Контрольная лампа предупреждения о непристегнутом ремне безопасности переднего пассажира не работает

Информация добавлена 08-08-2017

ОПИСАНИЕ

Когда пассажир садится в сиденье переднего пассажира, и зажигание включено (IG), щиток приборов определяет состояние замка ремня безопасности правого переднего сиденья в сборе. Если ремень безопасности переднего пассажира не пристегнут, на щитке приборов в сборе мигает контрольная лампа ремня безопасности переднего пассажира. Если ремень безопасности пристегнут, контрольная лампа не включается.

Tech Tips

Контрольная лампа ремня безопасности переднего сиденья на щитке приборов отвечает за сиденья как водителя, так и переднего пассажира.

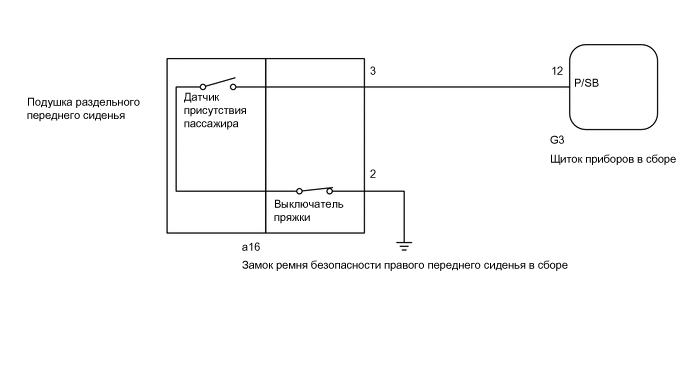

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

B001QYGE04

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (P-SEATBELT BUCKLE SW)


    1. Подсоедините портативный диагностический прибор к DLC3.

    2. Включите зажигание (IG).

    3. Включите портативный диагностический прибор.

    4. Войдите в следующие меню: Body Electrical / Combination Meter / Data List.

    5. В соответствии с указаниями на дисплее портативного диагностического прибора считайте данные в режиме Data List.


      Body Electrical > Combination Meter > Data List
      Информация на дисплее прибора Измеряемая величина Диапазон Нормальное состояние Замечание по диагностике
      P-Seatbelt Buckle SW Сигнал выключателя пряжки ремня безопасности переднего пассажира ON (ВКЛ) / OFF (ВЫКЛ)

      ON (ВКЛ): Ззастегнутый ремень безопасности переднего пассажира

      OFF (ВЫКЛ): Незастегнутый ремень безопасности переднего пассажира

      		 Выполняйте эту проверку, находясь в сиденье переднего пассажира.

      Body Electrical > Combination Meter > Data List
      Информация на дисплее прибора
      P-Seatbelt Buckle SW
      Результат
      Результат Перейти к
      На дисплее портативного диагностического прибора в зависимости от состояния ремня безопасности переднего пассажира отображается ON или OFF А
      На дисплее портативного диагностического прибора в зависимости от состояния ремня безопасности сиденья переднего пассажира обычно не отображается ON или OFF B

    А

    ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ Нажмите здесь Click here

    B

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЩИТОК ПРИБОРОВ В СБОРЕ - ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПРАВОГО ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ И МАССА)


    1. Отсоедините разъем a16 замка ремня безопасности сиденья правого переднего пассажира в сборе.

    2. Отсоедините разъем G3 щитка приборов.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      a16-3 - G3-12 (P/SB) Всегда Менее 1 Ом
      a16-2 - масса
      a16-3 - масса 10 кОм или более
      Результат
      Перейти к
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  3. ПРОВЕРЬТЕ ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПРАВОГО ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ


    1. Снимите замок ремня безопасности правого переднего сиденья в сборе.

      Нажмите здесь Click here

    2. Проверьте замок ремня безопасности правого переднего сиденья в сборе.

      Нажмите здесь Click here

      Результат
      Перейти к
      OK
      NG

    NG

    ЗАМЕНИТЕ ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПРАВОГО ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ Нажмите здесь Click here

    OK

  4. ПРОВЕРЬТЕ ПОДУШКУ РАЗДЕЛЬНОГО ПЕРЕДНЕГО СИДЕНЬЯ


    1. Снимите подушку раздельного переднего сиденья.

      Нажмите здесь Click here

    2. Проверьте подушку раздельного переднего сиденья.

      Нажмите здесь Click here

      Результат
      Перейти к
      OK
      NG

    OK

    ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ Нажмите здесь Click here

    NG

    ЗАМЕНИТЕ ПОДУШКУ РАЗДЕЛЬНОГО ПЕРЕДНЕГО СИДЕНЬЯ Нажмите здесь Click here
